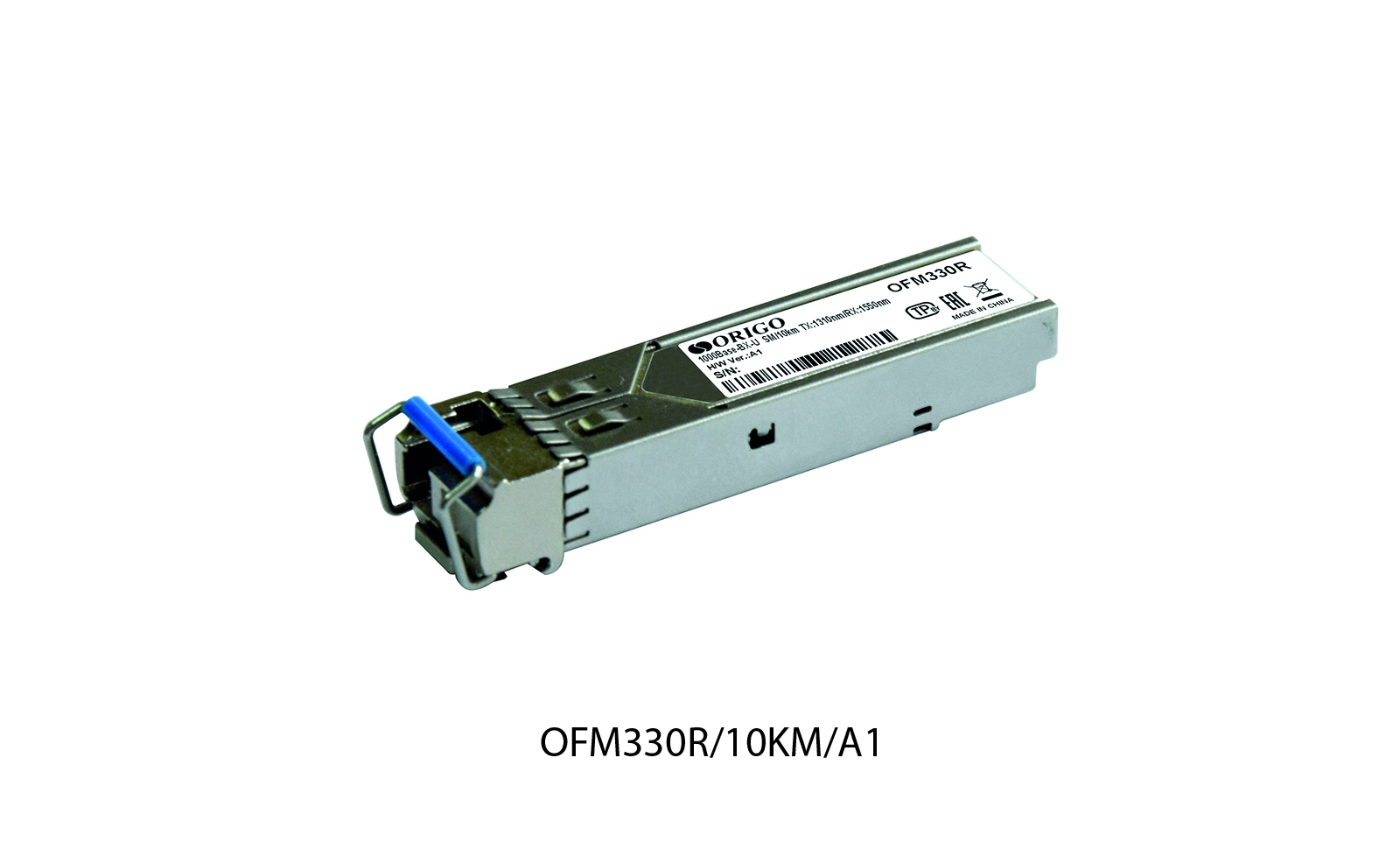

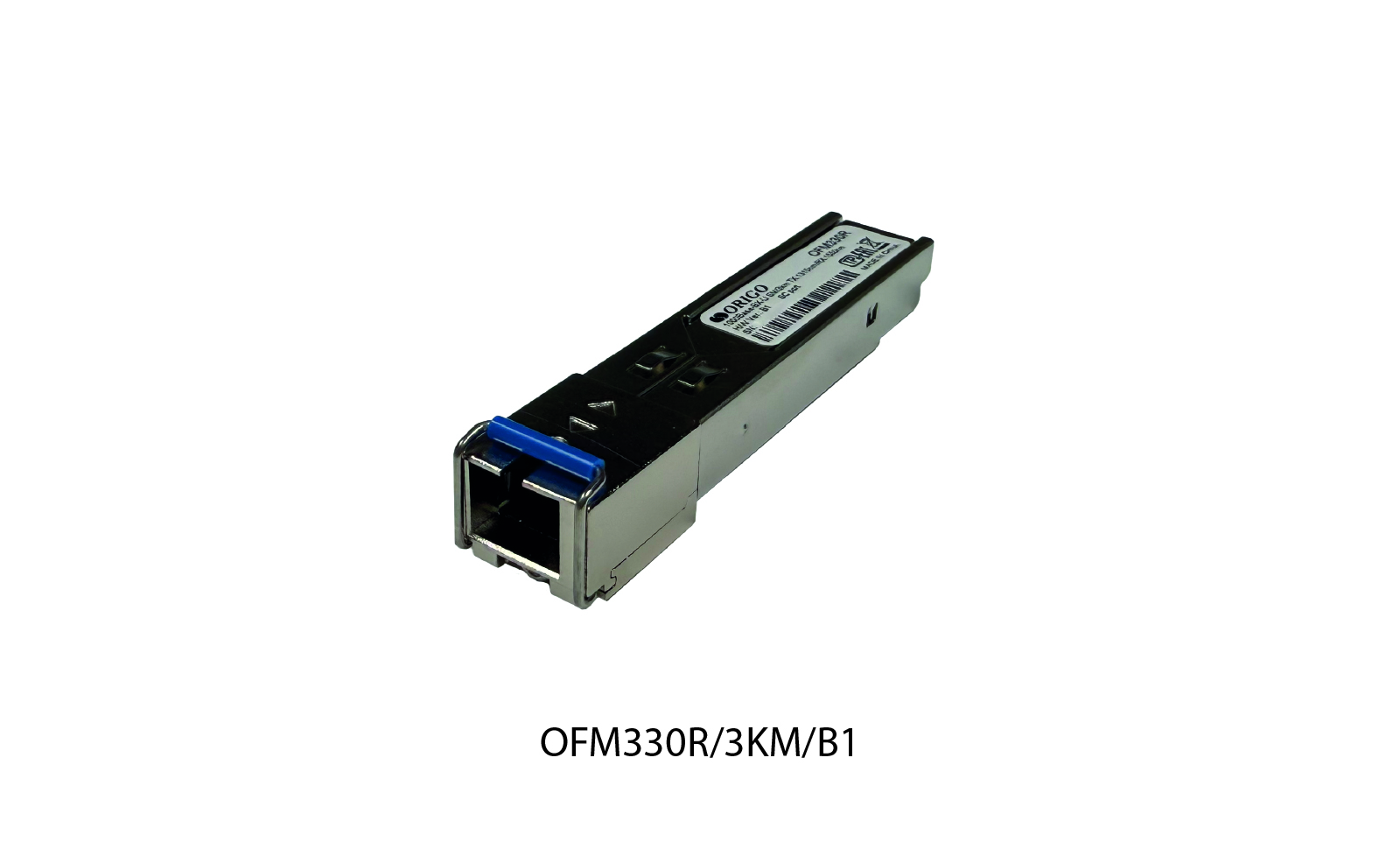

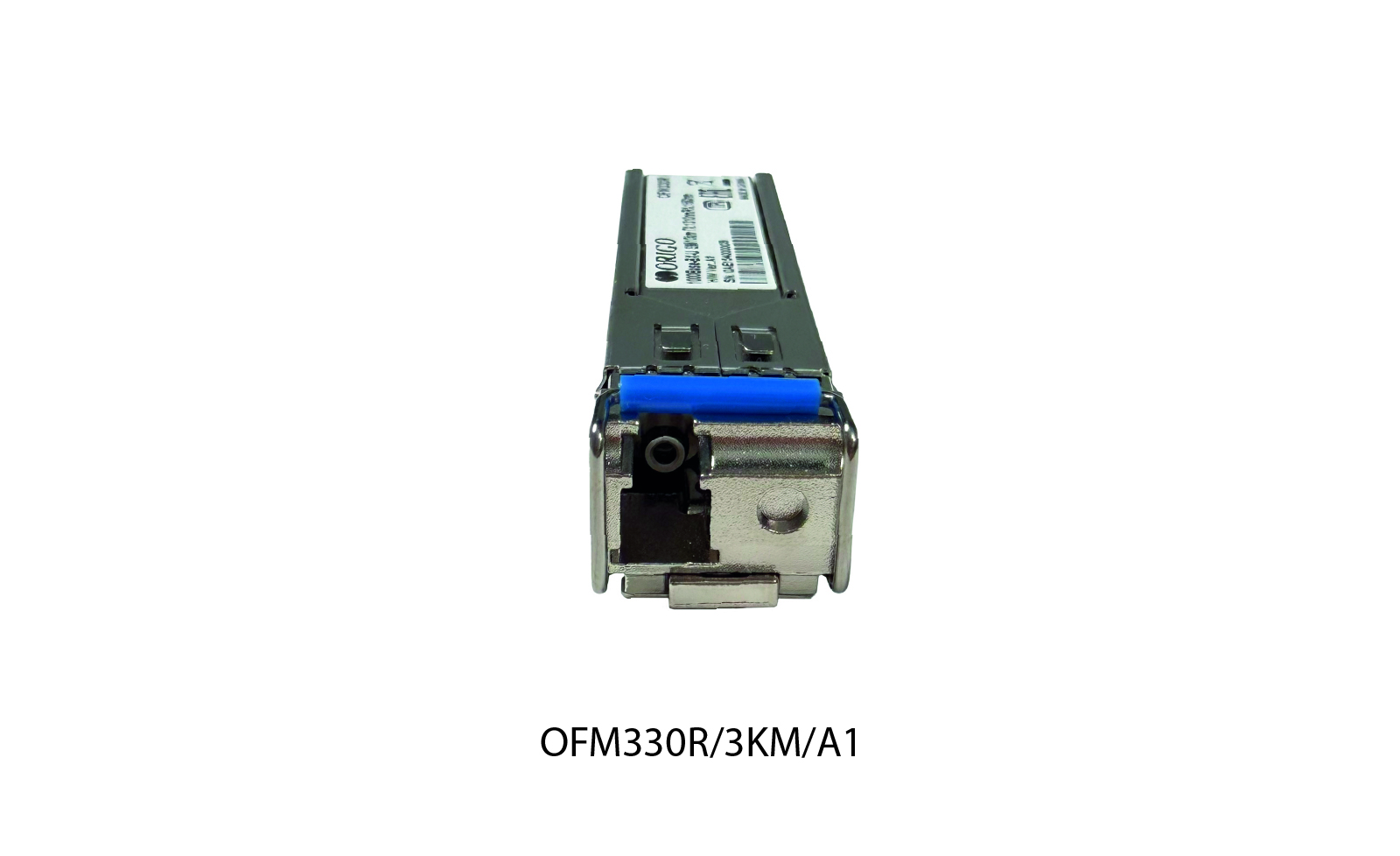

OFM330R
WDM SFP-трансивер 1000Base-BX-U,
Tx:1310 нм, Rx:1550 нм, одномод, до 3/10 км
- Работает в паре с OFM330T соответствующей дальности
- Форм-фактор SFP
- 1 порт 1000Base-BX-U
- Тип волокна: 9/125 мкм одномод
- Дальность передачи данных – до 3 км или до 10 км
- Рабочая длина волны – Tx: 1310 нм, Rx: 1550 нм
- Горячее подключение
Описание
OFM330R – двунаправленный WDM SFP-трансивер с 1 портом 1000Base-BX-U для одномодового оптического кабеля (до 3/10 км).
OFM330R предназначен для работы с одномодовым оптоволокном 9/125 мкм. Трансивер обеспечивает передачу данных со скоростью до 1,25 Гбит/с на расстоянии до 3 км (OFM330R/3KM) и до 10 км (OFM330R/10KM).
OFM330R работает в паре с трансивером OFM330T соответствующей дальности. WDM SFP-трансиверы обеспечивают прием и передачу данных по одному волокну, используя для этого две разные длины волн. Рабочая длина волны OFM330R – Tx:1310 нм, Rx:1550 нм.
Трансивер OFM330R соответствует спецификациям SFP MSA и поддерживает горячую замену.
Характеристики
|
Аппаратное обеспечение
|
|
|
Форм-фактор
|
• SFP
|
|
Порты
|
• 1 порт 1000Base-BX-U
|
|
Разъем
|
• Симплексный SC (OFM330R/3KM)
• Симплексный LC (OFM330R/10KM)
|
|
Одно-/двунаправленный
|
• Двунаправленный
|
|
Скорость передачи данных
|
• 1,25 Гбит/с
|
|
Дальность передачи данных
|
• 3 км (OFM330R/3KM)
• 10 км (OFM330R/10KM)
|
|
Тип кабеля
|
• Одномодовый оптический 9/125 мкм
|
|
Длина волны
|
• Tx: 1310 нм, Rx: 1550 нм
|
|
Выходная оптическая мощность (Tx)
|
• OFM330R/3KM
- Макс.: -7 дБм
- Мин.: -13 дБм
• OFM330R/10KM
- Макс.: -3 дБм
- Мин.: -9 дБм
|
|
Входная оптическая мощность (Rx)
|
• OFM330R/3KM
- Макс.: 0 дБм
- Мин.: -20 дБм
• OFM330R/10KM
- Макс.: -3 дБм
- Мин.: -22 дБм
|
|
Чувствительность
|
• -20 дБм (OFM330R/3KM)
• -22 дБм (OFM330R/10KM)
|
|
Стандарты
|
• IEEE 802.3z 1000Base-BX-U
|
|
Поддерживаемые функции
|
• Горячее подключение
• Соответствие MSA
• Соответствие RoHS
|
|
Физические параметры
|
|
|
Размеры устройства (Д x Ш x В)
|
• 45 x 13,4 x 8,5 мм
|
|
Условия эксплуатации
|
|
|
Питание
|
• 3,3 В
|
|
Макс. входной ток
|
• 220 мА (OFM330R/3KM)
• 250 мА (OFM330R/10KM)
|
|
Температура
|
• Рабочая: от 0 до 70 °C
• Хранения: от -40 до 85 °C
|
|
Влажность
|
• При эксплуатации: от 0% до 85%
• При хранении: от 0% до 85%
|
|
Комплектация
|
|
|
Комплект поставки
|
• Трансивер OFM330R
|
|
Совместимое оборудование
|
|
|
WDM SFP-трансиверы
|
• OFM330T/3KM (для OFM330R/3KM)
• OFM330T/10KM (для OFM330R/10KM)
|
