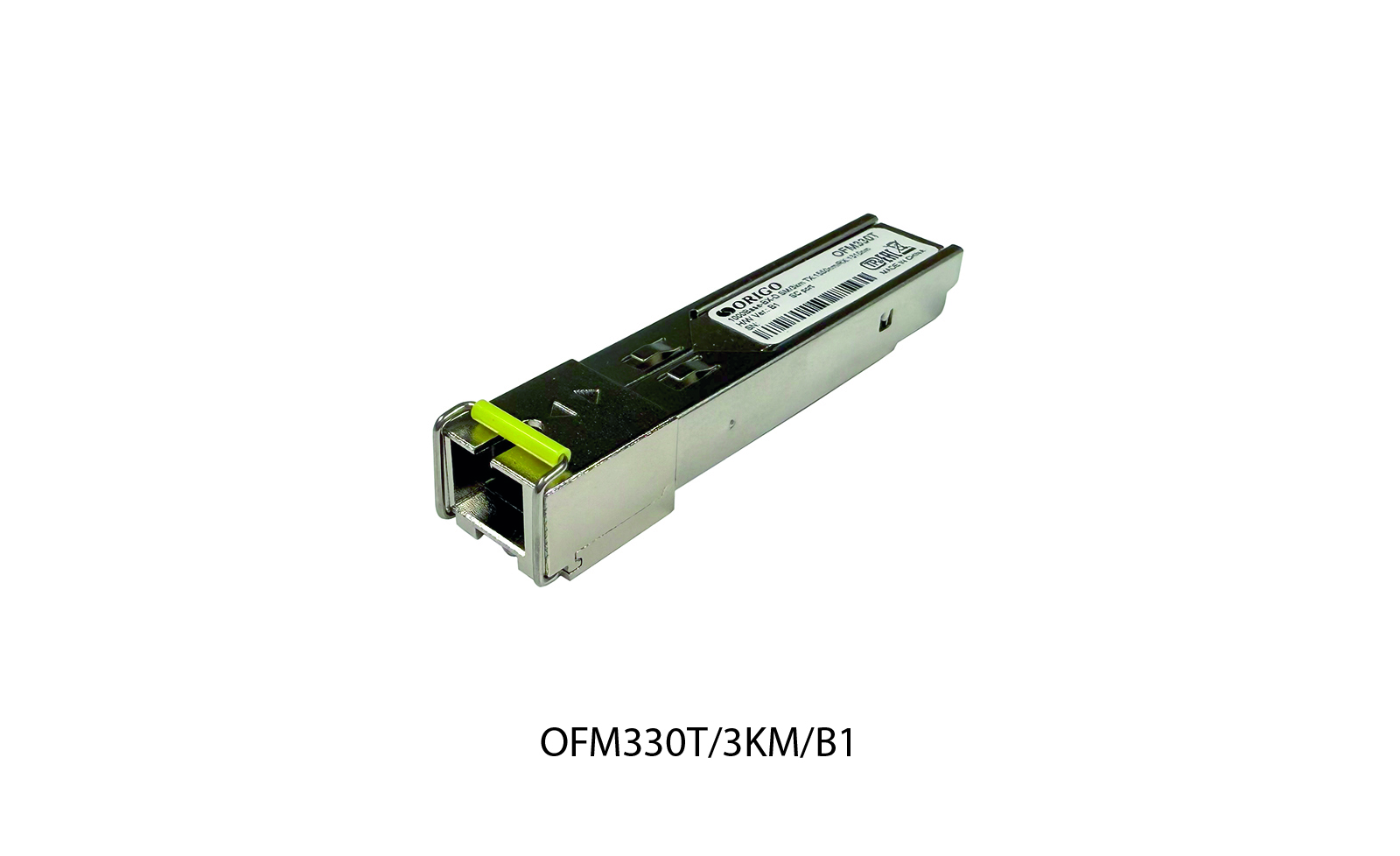

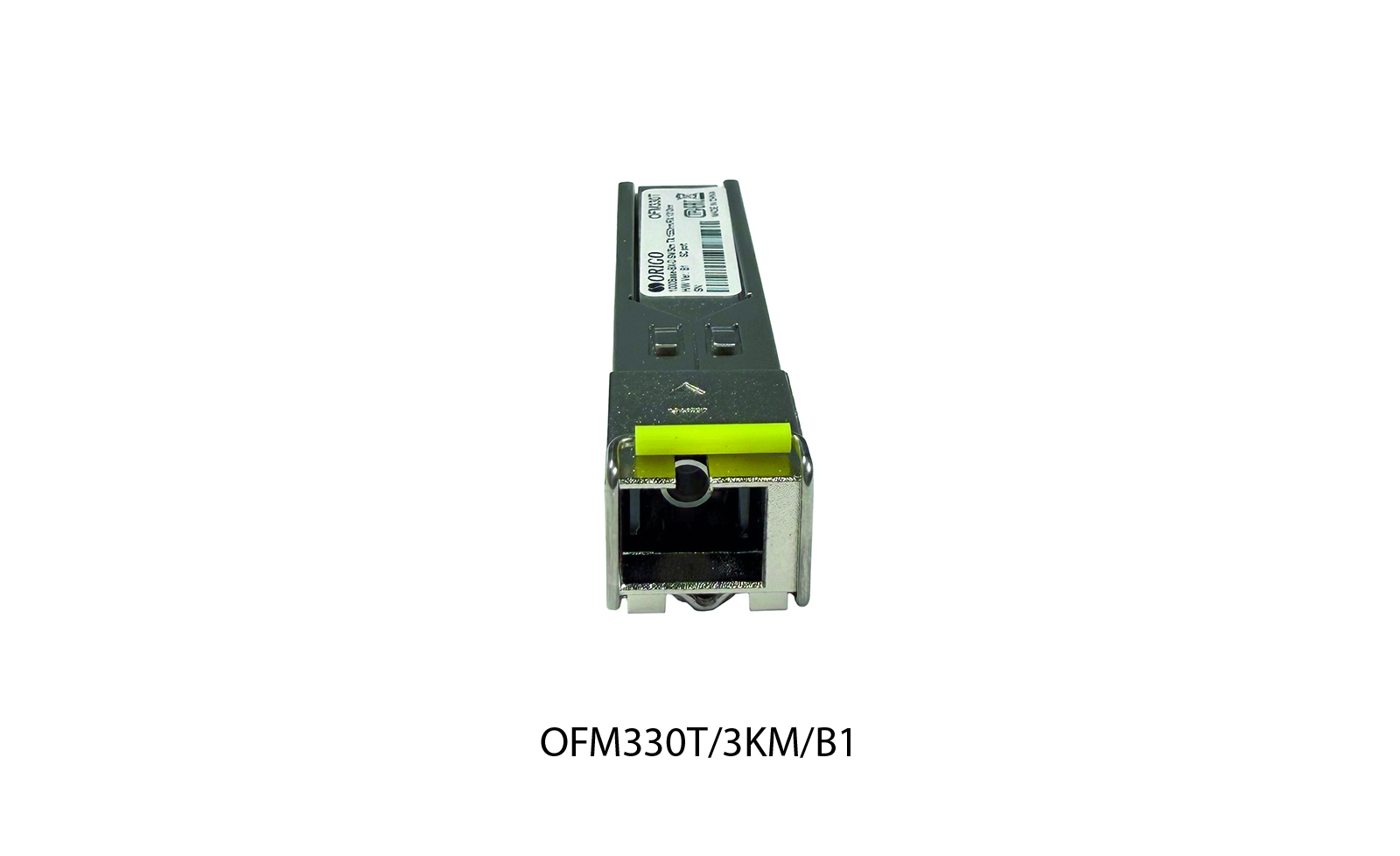

OFM330T

WDM SFP-трансивер 1000Base-BX-D,
Tx:1550 нм, Rx:1310 нм, одномод, до 3/10 км

  • Работает в паре с OFM330R соответствующей дальности
  • Форм-фактор SFP
  • 1 порт 1000Base-BX-D
  • Тип волокна: 9/125 мкм одномод
  • Дальность передачи данных – до 3 км или до 10 км
  • Рабочая длина волны – Tx: 1550 нм, Rx: 1310 нм
  • Горячее подключение

Описание

OFM330T – двунаправленный WDM SFP-трансивер с 1 портом 1000Base-BX-D для одномодового оптического кабеля (до 3/10 км).

OFM330T предназначен для работы с одномодовым оптоволокном 9/125 мкм. Трансивер обеспечивает передачу данных со скоростью до 1,25 Гбит/с на расстоянии до 3 км (OFM330T/3KM) и до 10 км (OFM330T/10KM).

OFM330T работает в паре с трансивером OFM330R соответствующей дальности. WDM SFP-трансиверы обеспечивают прием и передачу данных по одному волокну, используя для этого две разные длины волн. Рабочая длина волны OFM330T – Tx:1550 нм, Rx:1310 нм.

Трансивер OFM330T соответствует спецификациям SFP MSA и поддерживает горячую замену.

Характеристики

Аппаратное обеспечение
Форм-фактор
• SFP
Порты
• 1 порт 1000Base-BX-D
Разъем
• Симплексный SC (OFM330T/3KM)
• Симплексный LC (OFM330T/10KM)
Одно-/двунаправленный
• Двунаправленный
Скорость передачи данных
• 1,25 Гбит/с
Дальность передачи данных
• 3 км (OFM330T/3KM)
• 10 км (OFM330T/10KM)
Тип кабеля
• Одномодовый оптический 9/125 мкм
Длина волны
• Tx: 1550 нм, Rx: 1310 нм
Выходная оптическая мощность (Tx)
• OFM330T/3KM
  - Макс.: -7 дБм
  - Мин.: -13 дБм
• OFM330T/10KM
  - Макс.: -3 дБм
  - Мин.: -9 дБм
Входная оптическая мощность (Rx)
• OFM330T/3KM
  - Макс.: 0 дБм
  - Мин.: -20 дБм
• OFM330T/10KM
  - Макс.: -3 дБм
  - Мин.: -22 дБм
Чувствительность
• -20 дБм (OFM330T/3KM)
• -22 дБм (OFM330T/10KM)
Стандарты
• IEEE 802.3z 1000Base-BX-D
Поддерживаемые функции
• Горячее подключение
• Соответствие MSA
• Соответствие RoHS
Физические параметры
Размеры устройства (Д x Ш x В)
• 45 x 13,4 x 8,5 мм
Условия эксплуатации
Питание
• 3,3 В
Макс. входной ток
• 220 мА (OFM330T/3KM)
• 250 мА (OFM330T/10KM)
Температура
• Рабочая: от 0 до 70 °C
• Хранения: от -40 до 85 °C
Влажность
• При эксплуатации: от 0% до 85%
• При хранении: от 0% до 85%
Комплектация
Комплект поставки
• Трансивер OFM330T
Совместимое оборудование
WDM SFP-трансиверы
• OFM330R/3KM (для OFM330Т/3KM)
• OFM330R/10KM (для OFM330Т/10KM)

Информация для заказа

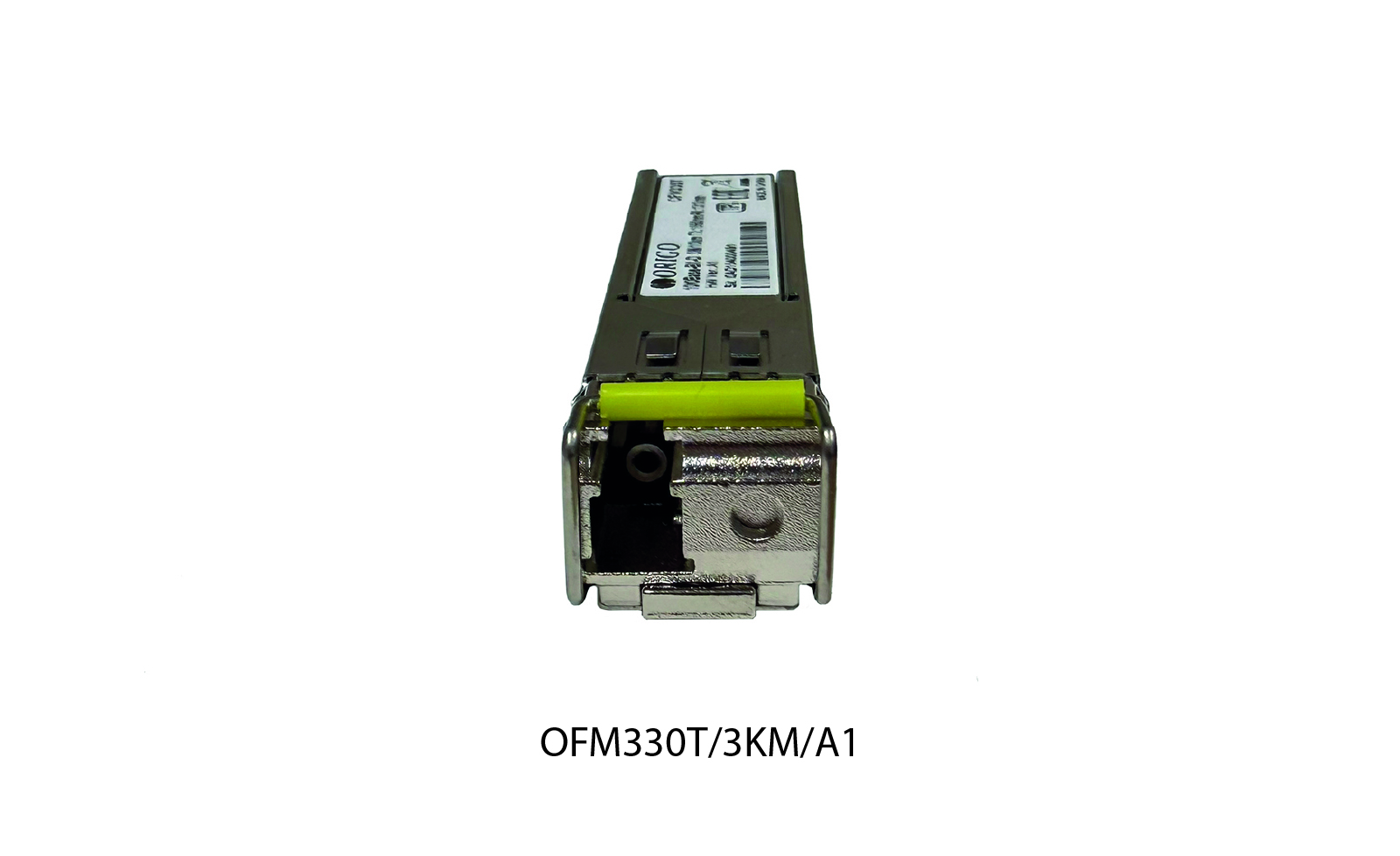

OFM330T/3KM/A1A
WDM SFP-трансивер, 1000Base-BX-D (Simplex SC), Tx:1550нм, Rx:1310нм, одномод, до 3км

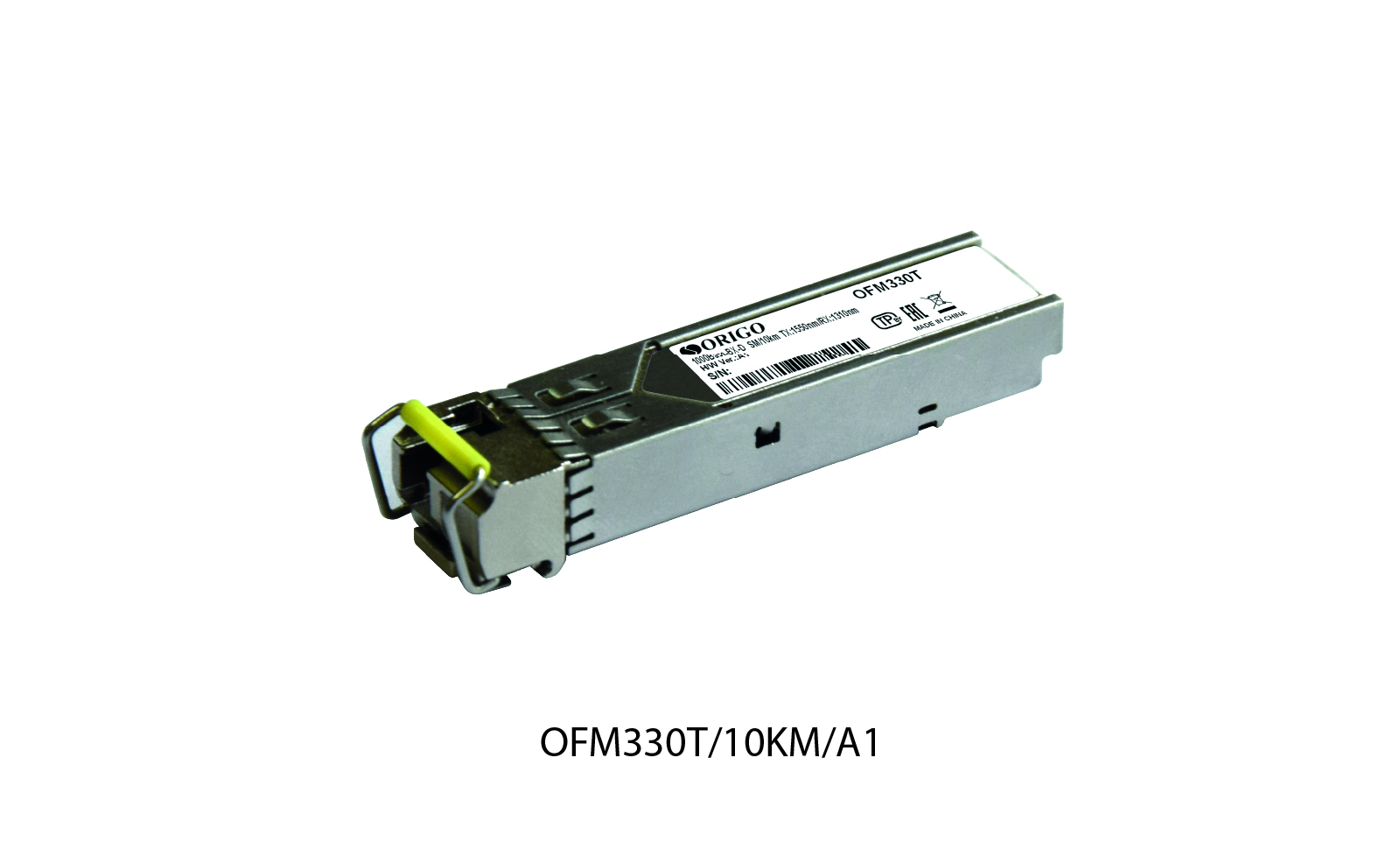

OFM330T/10KM/A1A
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), Tx:1550нм, Rx:1310нм, одномод, до 10км
