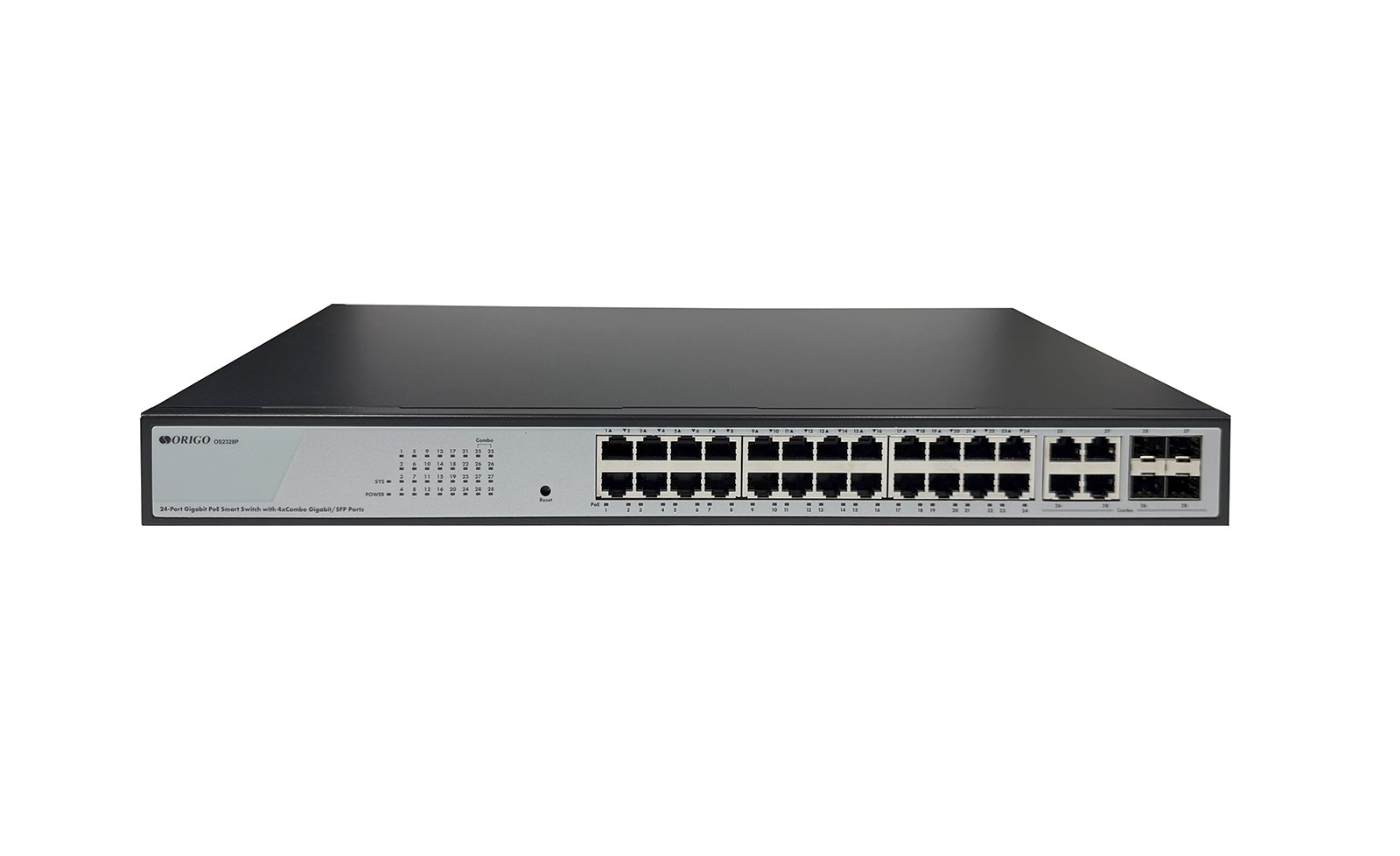

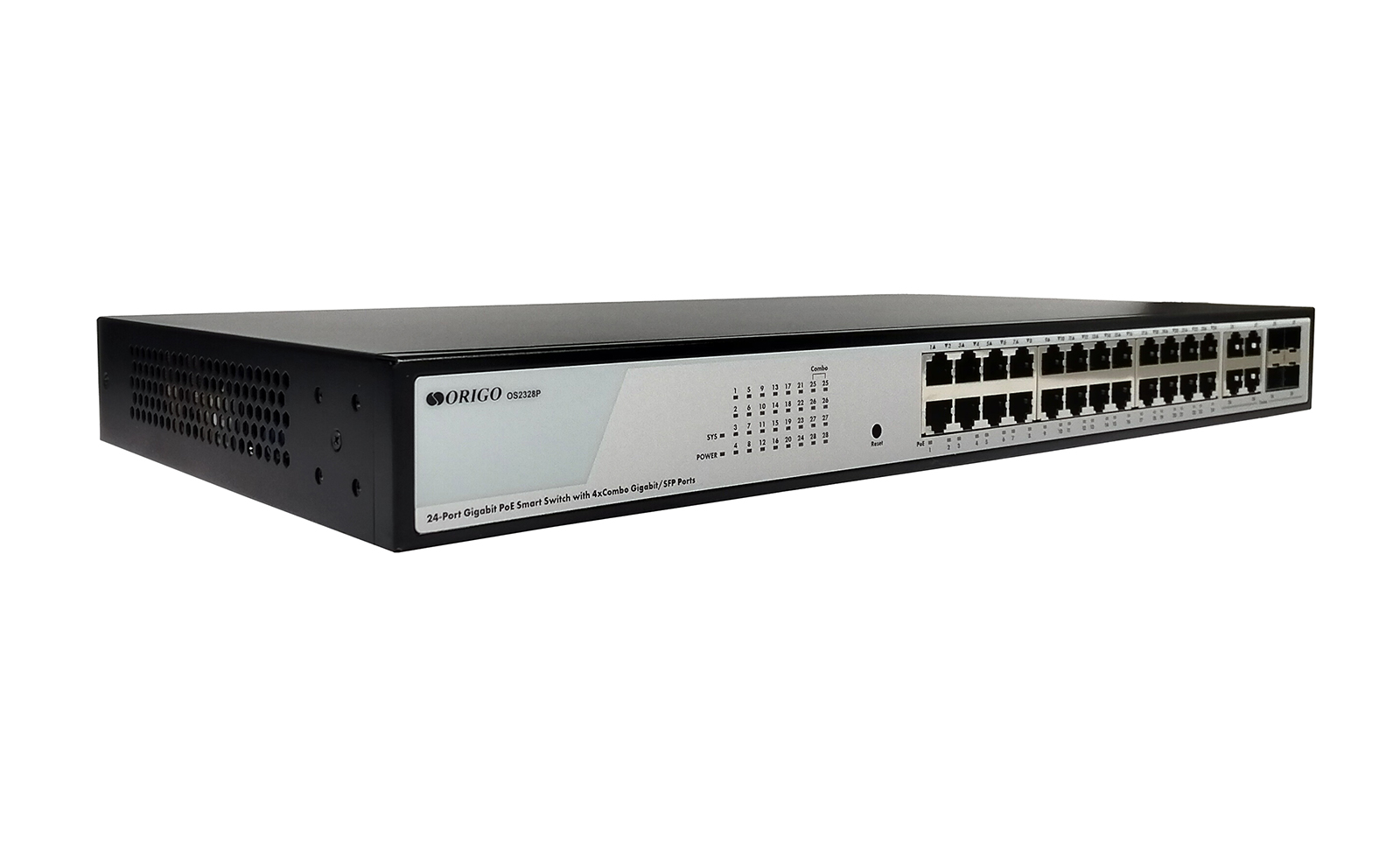

OS2328P/360W
Настраиваемый L2 PoE-коммутатор
24x1000Base-T PoE+, 4xCombo 1000Base-T/SFP,
PoE-бюджет 360 Вт
- 24 гигабитных порта 802.3af/at PoE
- 4 гигабитных комбо-порта 1000Base-T/SFP
- Общий бюджет мощности PoE – 360 Вт
- Поддержка 802.1Q VLAN, Voice VLAN, Auto Surveillance VLAN
- Аутентификация 802.1X на основе порта/узла
- Обнаружение петель Loopback Detection
- Диагностика кабеля
- Администрирование через Web-интерфейс
Описание
OS2328P/360W – настраиваемый гигабитный L2-коммутатор с 24 портами PoE+ и 4 комбо-портами GE/SFP.
Коммутатор ORIGO OS2328P/360W рекомендован для применения на предприятиях малого и среднего бизнеса, розничной торговле, бюджетных организациях и учебных заведениях, которым требуется надежное и простое в эксплуатации решение для организации удаленного питания камер видеонаблюдения, беспроводных точек доступа, IP-телефонов и прочего PoE-оборудования.
Порты 1 – 24 поддерживают стандарты IEEE 802.3аf/at PoE с возможностью подачи питания до 30 Вт на порт при максимальном PoE-бюджете 360 Вт. Гигабитные комбо-порты GE/SFP обеспечивают гибкое подключение к сети предприятия по оптике или витой паре.
OS2328P/360W поддерживает разделение трафика с помощью 802.1Q VLAN, функции Voice VLAN и Auto Surveillance VLAN, аутентификацию 802.1X на основе порта/узла и обнаружение петель Loopback Detection. Функция диагностики кабеля позволит определить состояние витой пары и тип неисправности кабеля.
Характеристики
|
Аппаратное обеспечение
|
|
|
Процессор и память
|
• Процессор: EN8853C
• Flash-память: 16 МБ
|
|
Порты
|
• 24 порта 10/100/1000Base-T (RJ-45) с поддержкой PoE
• 4 комбо-порта 1000Base-T/SFP
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3z 1000Base-X
• IEEE 802.3af PoE
• IEEE 802.3at PoE
• IEEE 802.1Q (VLAN)
• IEEE 802.1p (QoS)
• IEEE 802.3x (Управление потоком)
• Автоматическое согласование скорости и режима дуплекса
• Автоматическое определение MDI/MDIX на всех медных портах
|
|
Индикаторы
|
• PWR
- Горит – питание включено
- Не горит – питание выключено
• LNK/ACT (для портов 1 – 28)
- Горит постоянно – устройство подключено к порту
- Мигает – передача данных
- Не горит – соединение не установлено
• SYS
- Мигает – коммутатор работает корректно
- Не горит – коммутатор загружается или произошел сбой
• PoE (для портов 1 – 24)
- Горит постоянно – PoE-устройство подключено к порту
- Не горит – PoE-устройство не подключено
|
|
Кнопки
|
• Reset
|
|

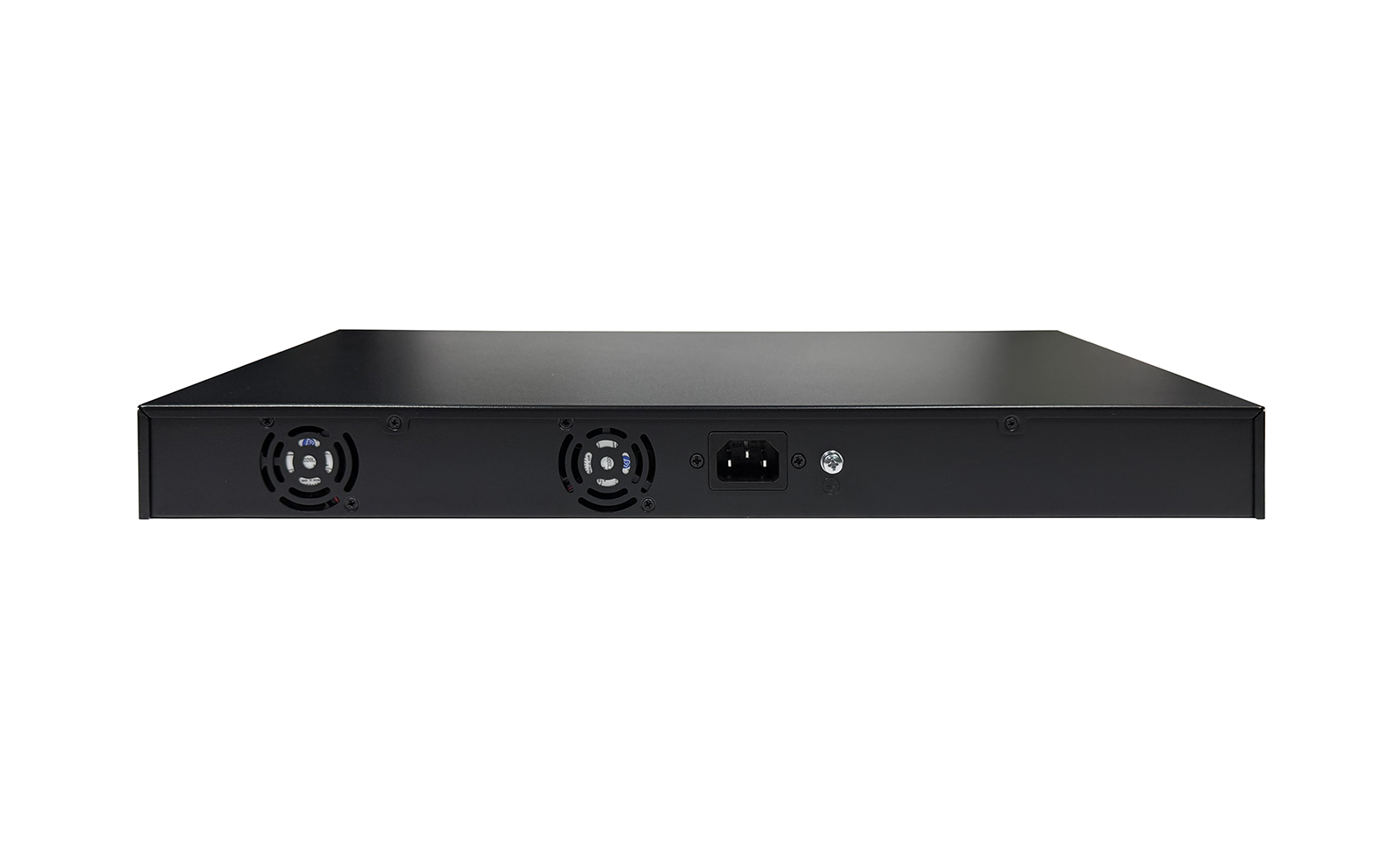

Система вентиляции
|
• 2 вентилятора
|
|
Разъем питания
|
• Разъем для подключения питания (переменный ток)
|
|
Корпус
|
• Металл
|
|
Установка
|
• На стол
• В 19” стойку
|
|
Производительность
|
|
|
Коммутационная матрица
|
• 56 Гбит/с
|
|
Скорость перенаправления
64-байтных пакетов |
• 35.7 Mpps
|
|
Метод коммутации
|
• Store-and-forward
|
|
Таблица MAC-адресов
|
• 8К записей
|
|
Буфер пакетов
|
• 512 КБ
|
|
Jumbo-фрейм
|
• 15 КБ
|
|
PoE
|
|
|
Стандарт PoE
|
• IEEE 802.3af
• IEEE 802.3at
|
|
Порты с поддержкой PoE
|
• Порты 1 – 24
|
|
Макс. бюджет на порт
|
• 30 Вт
|
|
Бюджет мощности PoE
|
• 360 Вт
|
|
Управление и мониторинг
|
• PD Alive: мониторинг и автоматическая перезагрузка питаемых по PoE устройств в случае их зависания в течение 5 минут
|
|
Программное обеспечение
|
|
|
Функции уровня 2
|
• Зеркалирование портов
- One-to-One
- Many-to-One
- Поддержка зеркалирования для входящего/исходящего трафика
• Static Link Aggregation
• Loopback Detection
• Spanning Tree Protocol
- 802.1D STP
- 802.1w RSTP
• LLDP
• LLDP-MED
• Диагностика кабеля
|
|
Многоадресная рассылка уровня 2
|
• IGMP Snooping
- IGMP v1/v2
- IGMP Snooping Querier
- Поддержка 64 групп
|
|
VLAN
|
• VLAN на основе портов
• 802.1Q tagged VLAN
• Voice VLAN
• Auto Surveillance VLAN
• Группы VLAN
- Макс. 32 статические группы VLAN
- Макс. VID: 1-4094
|
|
QoS
|
• 802.1p
• 8 очередей на порт
• CoS на основе:
- Порта коммутатора
- DSCP
- MAC-адреса
- Типа протокола
- Ether type
- Номера TCP/UDP-порта
- Класса трафика IPv6
- Метки потока IPv6
- Содержимого пакета, определяемого пользователем
• Обработка очередей
- Strict Priority (SP)
- Weighted Round Robin (WRR)
- Weighted Fair Queuing (WFQ)
• Управление полосой пропускания
- На основе порта (входящее/исходящее, с мин. шагом 32 Кбит/с)
|
|
Безопасность
|
• Port Security
• Защита от сетевого шторма
• Предотвращение атак DoS
• DHCP Snooping
• SSL
- Поддержка TLS
|
|
AAA
|
• Аутентификация 802.1X:
- Управление доступом на основе порта/узла
|
|
Управление
|
• Web-интерфейс
• SNMP v1/v2c
• SNMP Traps
• DHCP Relay
• Поддержка нескольких версий ПО
|
|
Физические параметры
|
|
|
Размеры устройства (Д x Ш x В)
|
• 440 x 220 x 44,5 мм
|
|
Условия эксплуатации
|
|
|
Питание
|
• 100-240 В переменного тока, 50/60 Гц
|
|
Макс. потребляемая мощность
|
• 400 Вт
|
|
Защита от статического электричества (ESD)
|
• до 6 кВ при контактном разряде
• до 8 кВ при воздушном разряде
|
|
Температура
|
• Рабочая: от 0 до 50 °C
• Хранения: от -40 до 70 °C
|
|
Влажность
|
• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата
|
|
Комплектация
|
|
|

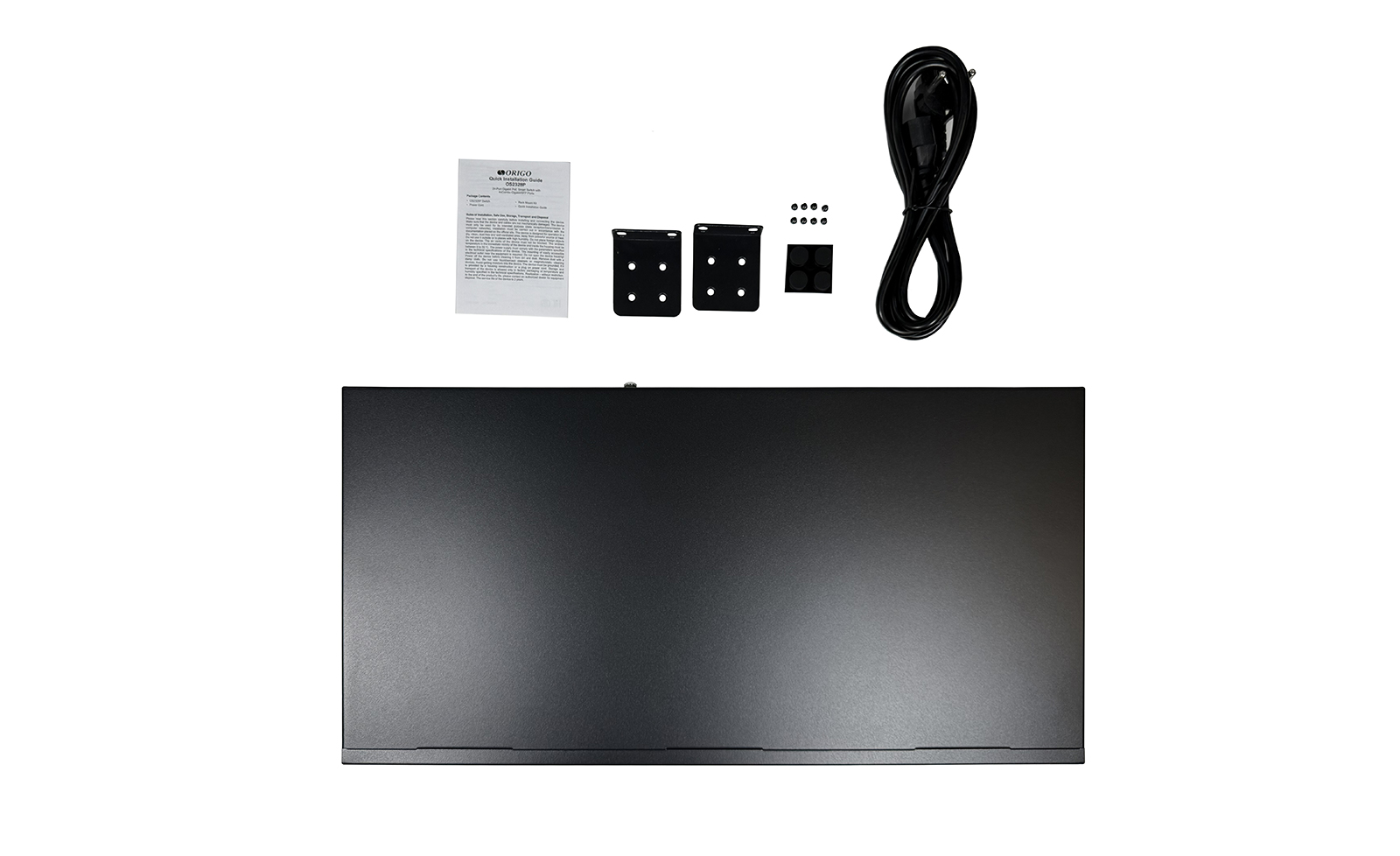

Комплект поставки
|
• Коммутатор OS2328P/360W
• Кабель питания
• Комплект для установки в 19-дюймовую стойку
• Краткое руководство по установке
|
|
Дополнительное оборудование
|
|
|
Трансиверы SFP
|
• OFM310GT
• OFM311GT
• OFM314GT
|
|
Трансиверы WDM SFP
|
• OFM330R/3KM
• OFM330T/3KM
• OFM330R/10KM
• OFM330T/10KM
• OFM331R/20KM
• OFM331T/20KM
|
Информация для заказа
OFM314GT/A1A
(Работа на коротких расстояниях возможна только с использованием аттенюатора. Не входит в комплект поставки)
OFM330T/3KM/A1A
OFM330R/3KM/A1A
OFM330T/10KM/A1A
OFM330R/10KM/A1A
OFM331T/20KM/A1A
