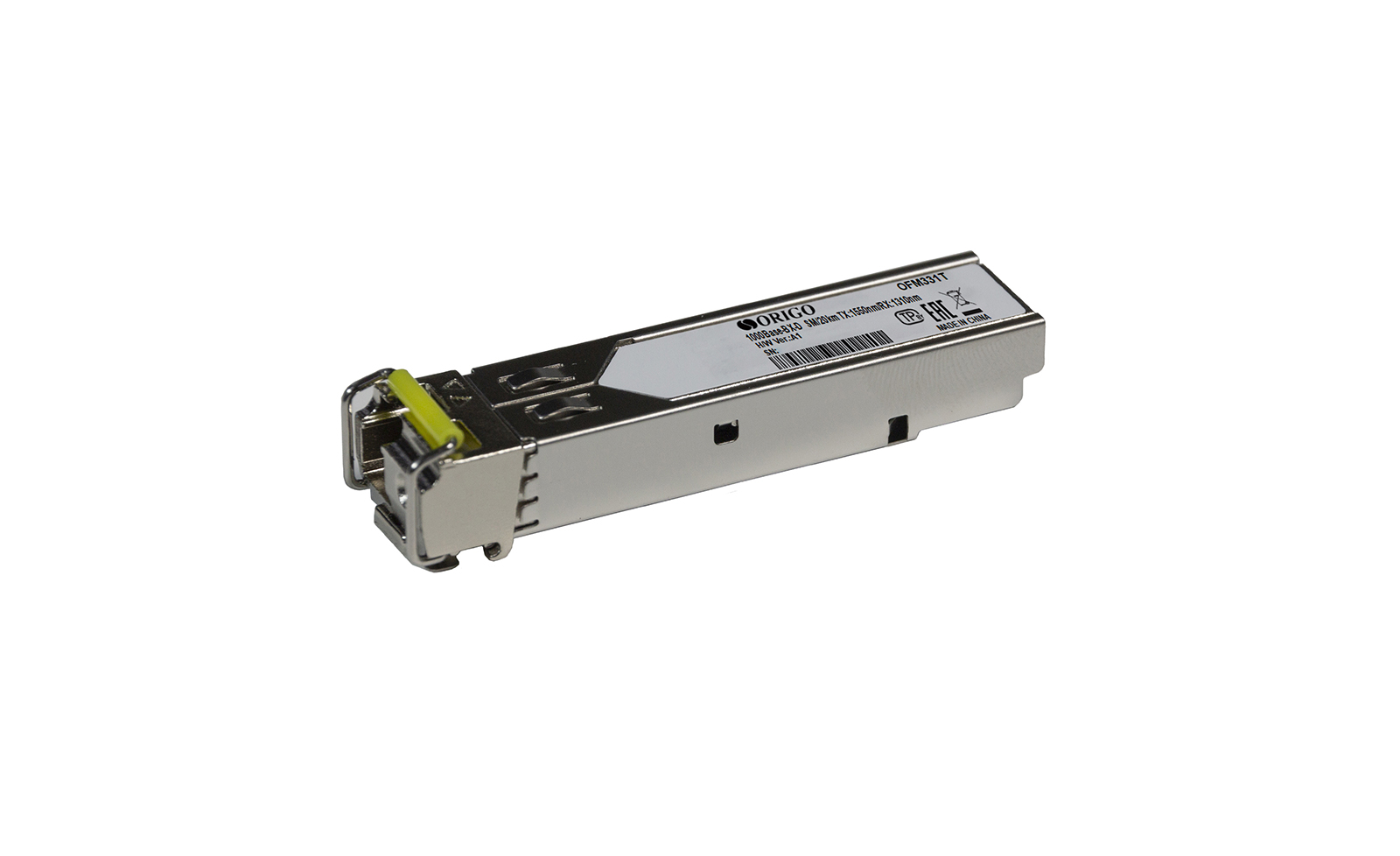

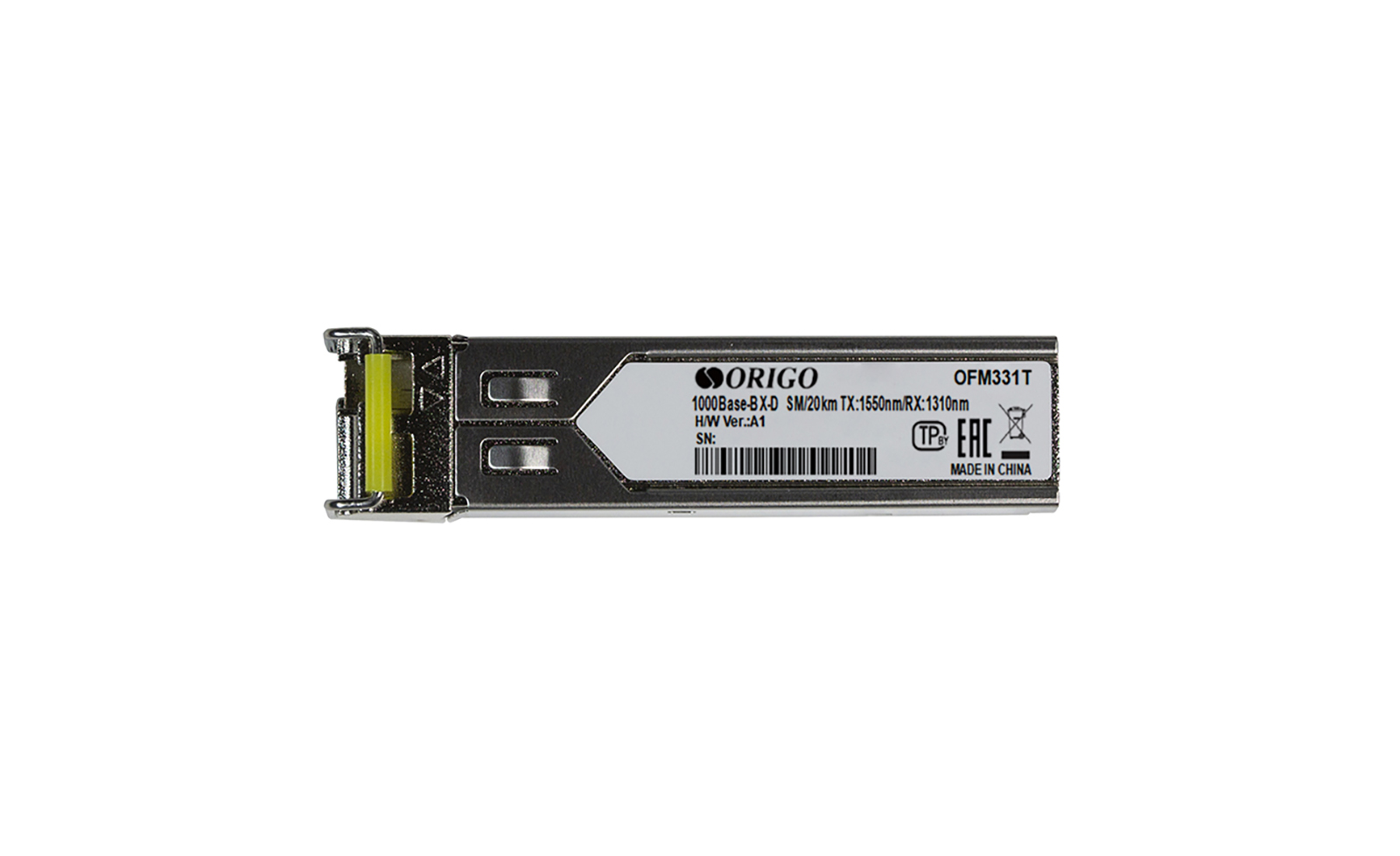

OFM331T
WDM SFP-трансивер 1000Base-BX-D,
Tx:1550 нм, Rx:1310 нм, одномод, до 20/40 км
- Работает в паре с OFM331R соответствующей дальности
- Форм-фактор SFP
- 1 порт 1000Base-BX-D

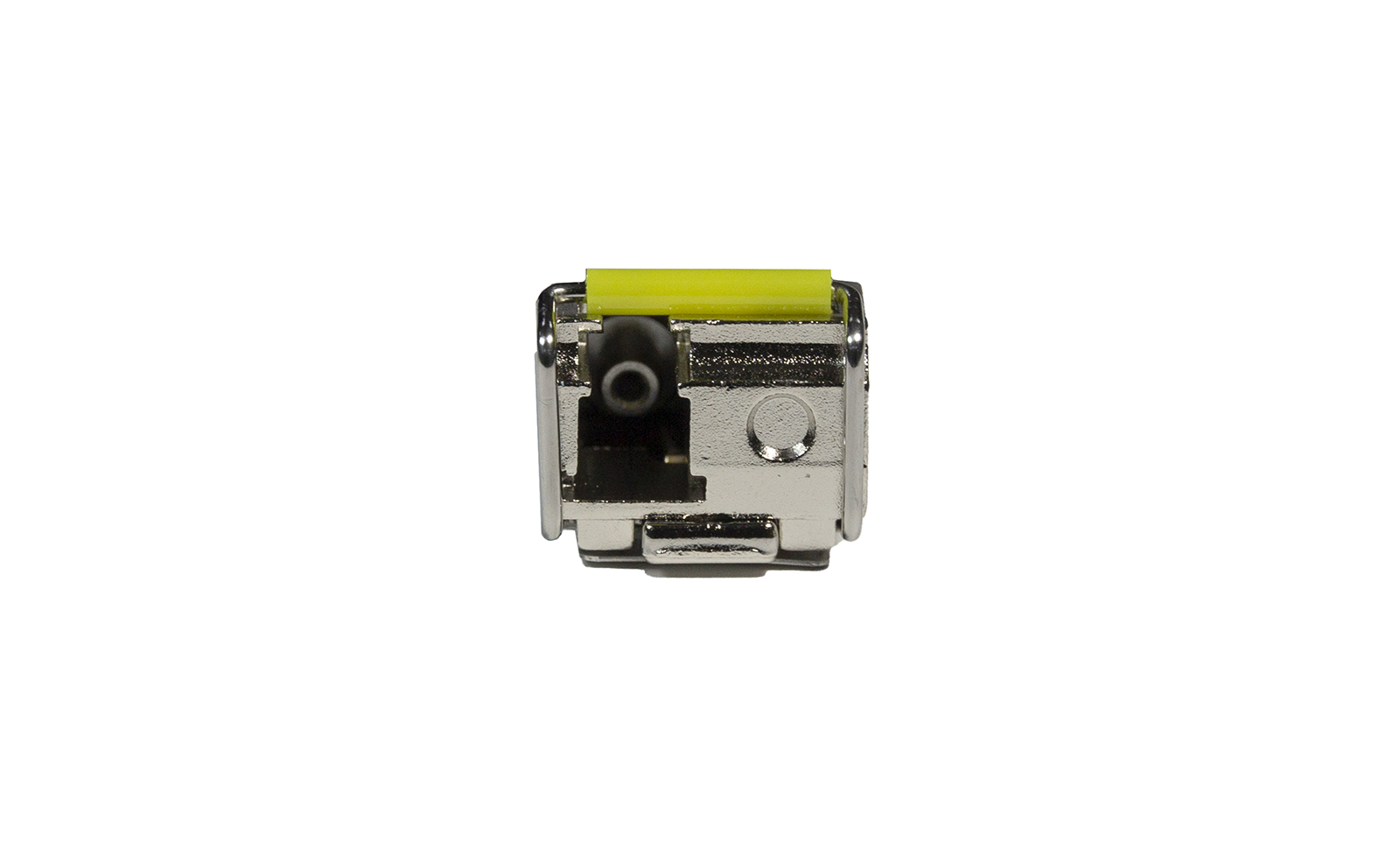

- Симплексный разъем LC
- Тип волокна: 9/125 мкм одномод
- Дальность передачи данных – до 20 км или до 40 км
- Рабочая длина волны – Tx: 1550 нм, Rx: 1310 нм
- Горячее подключение
Описание
OFM331T – двунаправленный WDM SFP-трансивер с 1 портом 1000Base-BX-D для одномодового оптического кабеля (до 20/40 км).
OFM331T оснащен стандартным симплексным разъемом LC и предназначен для работы с одномодовым оптоволокном 9/125 мкм. Трансивер обеспечивает передачу данных со скоростью до 1,25 Гбит/с на расстоянии до 20 км (OFM331T/20KM) и до 40 км (OFM331T/40KM).
OFM331T работает в паре с трансивером OFM331R соответствующей дальности. WDM SFP-трансиверы обеспечивают прием и передачу данных по одному волокну, используя для этого две разные длины волн. Рабочая длина волны OFM331T – Tx:1550 нм, Rx:1310 нм.
Трансивер OFM331T соответствует спецификациям SFP MSA и поддерживает горячую замену.
Характеристики
|
Аппаратное обеспечение
|
|
|
Форм-фактор
|
• SFP
|
|
Порты
|
• 1 порт 1000Base-BX-D
|
|
Разъем
|
• Симплексный LC
|
|
Одно-/двунаправленный
|
• Двунаправленный
|
|
Скорость передачи данных
|
• 1,25 Гбит/с
|
|
Дальность передачи данных
|
• 20 км (OFM331T/20KM)
• 40 км (OFM331T/40KM)
|
|
Тип кабеля
|
• Одномодовый оптический 9/125 мкм
|
|
Длина волны
|
• Tx: 1550 нм, Rx: 1310 нм
|
|
Выходная оптическая мощность (Tx)
|
• OFM331T/20KM
- Макс.: -3 дБм
- Мин.: -8 дБм
• OFM331T/40KM
- Макс.: 0 дБм
- Мин.: -5 дБм
|
|
Входная оптическая мощность (Rx)
|
• OFM331T/20KM
- Макс.: -3 дБм
- Мин.: -22 дБм
• OFM331T/40KM
- Макс.: -3 дБм
- Мин.: -23 дБм
|
|
Чувствительность
|
• -22 дБм (OFM331T/20KM)
• -23 дБм (OFM331T/40KM)
|
|
Стандарты
|
• IEEE 802.3z 1000Base-BX-D
|
|
Поддерживаемые функции
|
• Горячее подключение
• Соответствие MSA
• Соответствие RoHS
|
|
Физические параметры
|
|
|
Размеры устройства (Д x Ш x В)
|
• 45 x 13,4 x 8,5 мм
|
|
Условия эксплуатации
|
|
|
Питание
|
• 3,3 В
|
|
Макс. входной ток
|
• 300 мА
|
|
Температура
|
• Рабочая: от 0 до 70 °C
• Хранения: от -40 до 85 °C
|
|
Влажность
|
• При эксплуатации: от 5% до 95%
• При хранении: от 5% до 95%
|
|
Комплектация
|
|
|
Комплект поставки
|
• Трансивер OFM331T
|
|
Совместимое оборудование
|
|
|
WDM SFP-трансиверы
|
• OFM331R/20KM (для OFM331T/20KM)
• OFM331R/40KM (для OFM331T/40KM)
|
Информация для заказа
OFM331T/20KM/A1A
