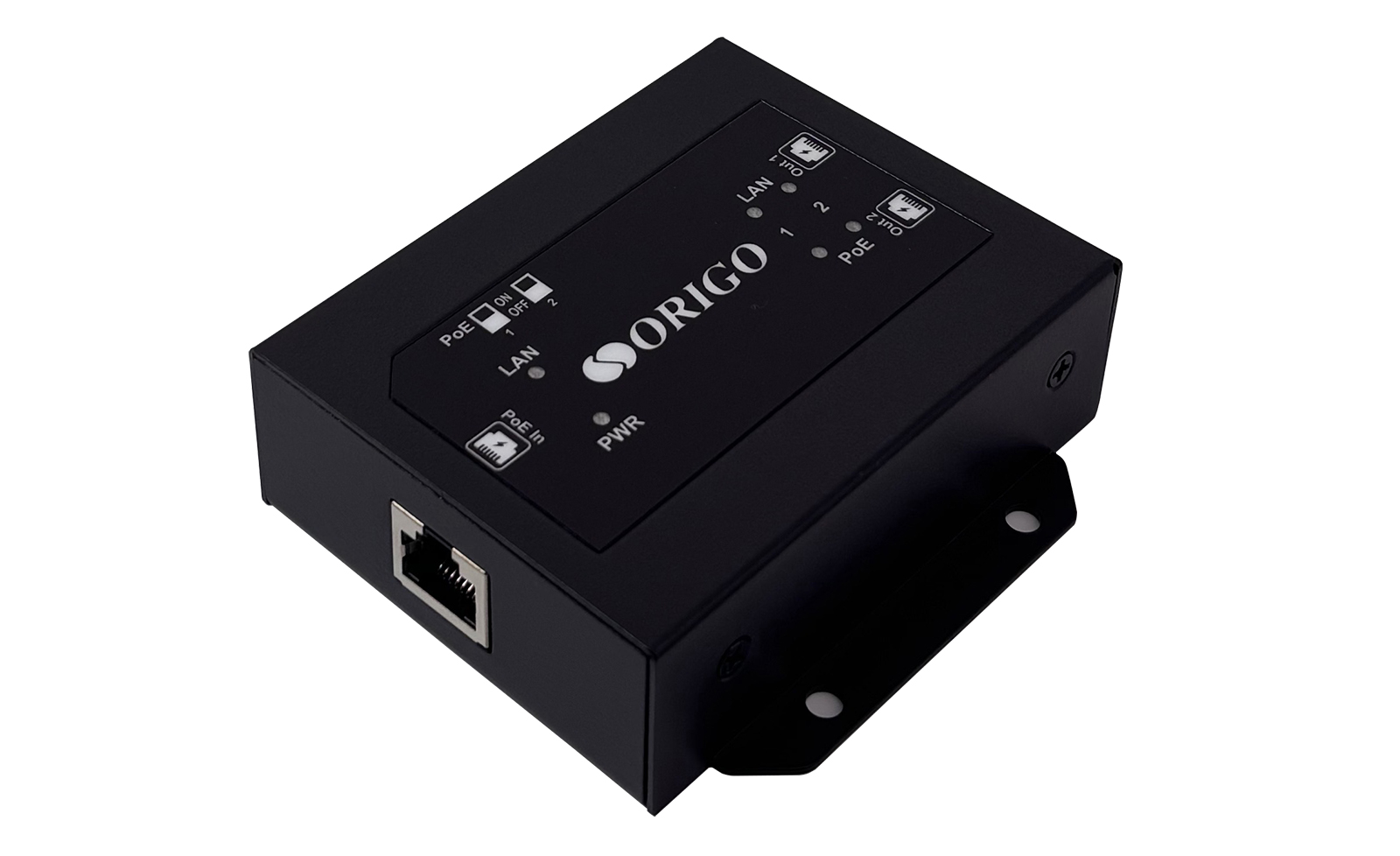

OPE302GE
PoE-удлинитель 802.3af/at/bt,
1x1000Base-T PoE In, 2x1000Base-T PoE Out
- Увеличивает дальность передачи PoE от коммутатора до 200 м
- Гигабитные порты PoE: 1 вход, 2 выхода
- Совместим со стандартами 802.3af PoE, 802.3at PoE+, 802.3bt PoE++
- Входная мощность: 90/60/30/15 Вт
- Выходная мощность: макс. 63 Вт на два порта1
- Автоматическое распознавание PoE-устройств
- Два DIP-переключателя PoE OFF/ON — для подключения устройств без PoE
- Рабочая температура: от −40 до 65 °C
- Защита портов от статического электричества до 6 кВ
- Настенный монтаж
Описание
OPE302GE — 2-портовый гигабитный PoE-удлинитель с поддержкой стандартов 802.3af PoE, 802.3at PoE+ и 802.3bt PoE++.
PoE-удлинитель ORIGO OPE302GE увеличивает дальность передачи данных и питания от PoE-коммутатора или PoE-инжектора до подключенных устройств до 200 м. Два выходных порта позволяют одновременно подключить два PoE-устройства на удаленном объекте без организации промежуточных точек электропитания и установки дополнительных коммутаторов.
Поддержка всех современных стандартов PoE 802.3af/at/bt и мощность до 63 Вт¹ на выходе удлинителя обеспечивают совместимость практически с любым PoE-оборудованием — от офисных IP-телефонов до энергоемких PTZ-камер с обогревом. PoE-устройства распознаются автоматически. Два независимых DIP-переключателя PoE OFF/ON позволяют использовать удлинитель для подключения устройств без поддержки PoE, просто отключив подачу питания на необходимом порту.
Широкий диапазон рабочих температур от −40 до 65 °C позволяет устанавливать OPE302GE в неотапливаемых помещениях. Защита от статического электричества до 6 кВ обеспечивает устойчивость всех портов к наведенному напряжению. Металлический корпус защищает удлинитель от повреждений, а настенное крепление позволяет разместить его в любом удобном месте.
1Фактическая выходная мощность зависит от питающего PoE-коммутатора или PoE-инжектора, длины Ethernet-кабеля, его характеристик и условий эксплуатации.
Характеристики
|
Основные характеристики
|
|
|
Порты
|
• 1 вход: 10/100/1000Base-T PoE
• 2 выхода: 10/100/1000Base-T PoE
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3af (PoE)
• IEEE 802.3at (PoE+)
• IEEE 802.3bt (PoE++)
• Поддержка режима полу-/полного дуплекса
• Автоматическое согласование скорости и режима дуплекса
• Автоматическое определение MDI/MDIX на всех портах
• Автоматическое определение PoE-устройств
|
|
DIP-переключатель
|
• 2 переключателя PoE ON/OFF 1-2
|
|
Индикаторы
|
• PWR
- Горит зеленым – питание включено
- Не горит – питание выключено
• LAN
- Горит постоянно зеленым – соединение установлено
- Мигает зеленым – передача данных
- Не горит – соединение не установлено
• LAN 1-2
- Горит постоянно зеленым – соединение установлено
- Мигает зеленым – передача данных
- Не горит – соединение не установлено
• PoE 1-2
- Горит зеленым – PoE-устройство получает питание
- Не горит – PoE-устройство не получает питание или не подключено
|
|
Контакты для передачи питания
|
• PoE IN: 1-8
• PoE OUT: 1/2 (-), 3/6 (+) и 4/5 (+), 7/8 (-)
|
|
Расстояние передачи данных и питания от PoE-коммутатора до потребителя
|
• До 200 м — с 1 удлинителем
|
|
Макс. выходная мощность
(на 2 порта)
|
• До 63 Вт — 150 м
• До 58,2 Вт — 200 м
|
|
Корпус
|
• Металл
|
|
Установка
|
• Настольная
• Настенная
|
|
Физические параметры
|
|
|
Размеры устройства (Д x Ш x В)
|
• 90 х 87 х 28,6 мм
|
|
Вес устройства
|
• 0,21 кг
|
|
Размер упаковки
|
• 11 x 9,7 x 3,7 см
|
|
Вес брутто
|
• 0,22 кг
|
|
Условия эксплуатации
|
|
|
Питание
|
• От источника Power over Ethernet (до 90 Вт)
|
|
Макс. потребляемая мощность
|
• 1,8 Вт
|
|
Потребляемая мощность в режиме ожидания
|
• ≤ 1 Вт
|
|
Защита от статического электричества
|
• До 6 кВ
|
|
Температура
|
• Рабочая: от -40 до 65 °C
• Хранения: от -40 до 85 °C
|
|
Влажность
|
• При эксплуатации: до 90% без конденсата
• При хранении: до 95% без конденсата
|
|
Комплектация
|
|
|
Комплект поставки
|
• PoE-удлинитель OPE302GE
• Комплект для монтажа на стену
• Краткое руководство по установке
|
