OPE301GE
PoE-удлинитель 802.3af/at/bt,
1x1000Base-T PoE In, 1x1000Base-T PoE Out
- Увеличивает дальность передачи PoE до 200 м (1 удлинитель) / до 400 м (3 удлинителя)1
- Гигабитные порты PoE: 1 вход, 1 выход
- Совместим со стандартами 802.3af PoE, 802.3at PoE+, 802.3bt PoE++
- Входная мощность: 90/60/30/15 Вт
- Выходная мощность: макс. 63 Вт2
- Автоматическое распознавание PoE-устройств
- DIP-переключатель PoE OFF/ON — для подключения устройств без PoE
- Рабочая температура: от −40 до 65 °C
- Защита портов от статического электричества до 6 кВ
- Настенный монтаж
Описание

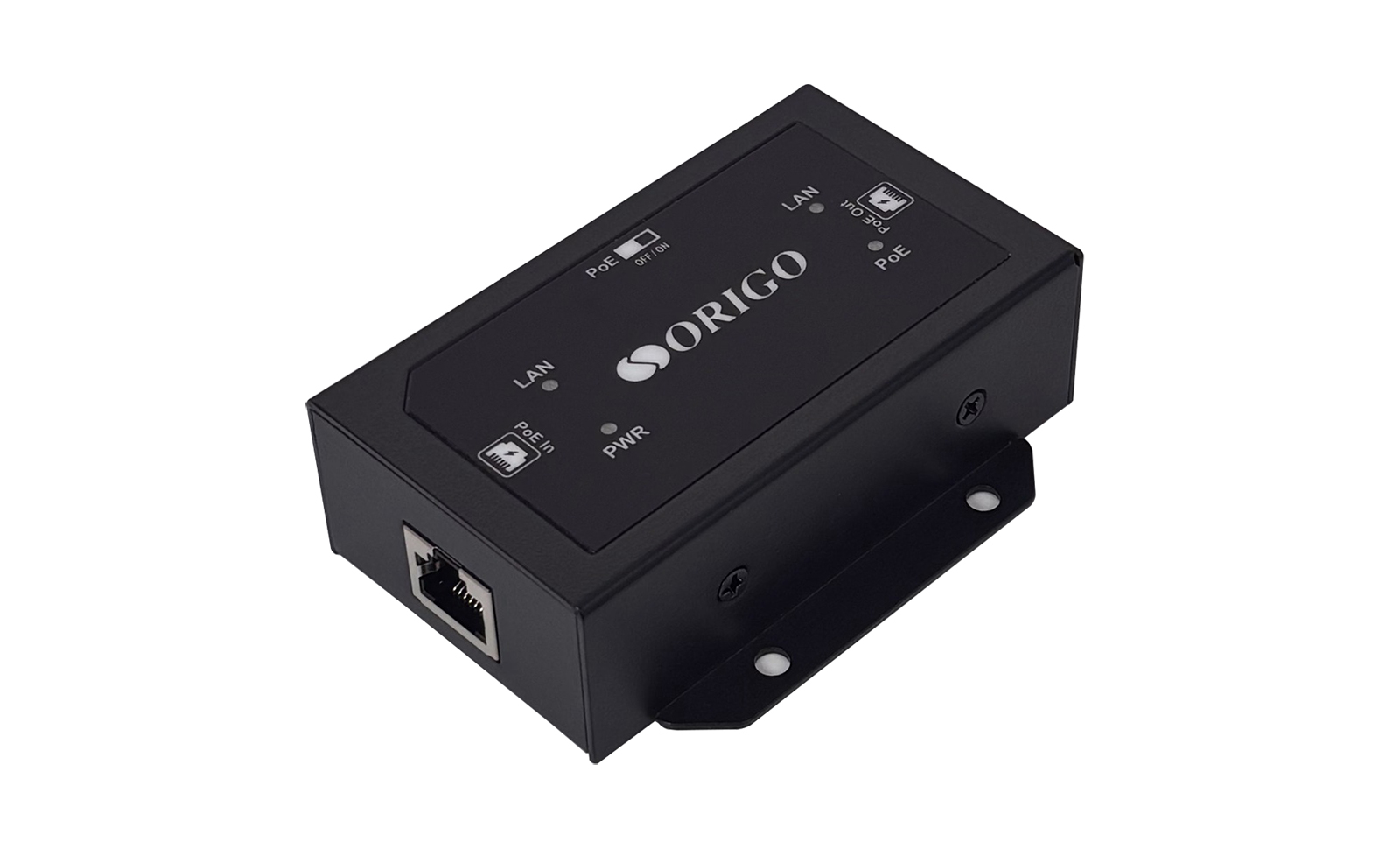

OPE301GE — 1-портовый гигабитный PoE-удлинитель с поддержкой стандартов 802.3af PoE, 802.3at PoE+ и 802.3bt PoE++.
PoE-удлинитель ORIGO OPE301GE увеличивает дальность передачи данных и питания от PoE-коммутатора до подключенного устройства: до 200 м с одним удлинителем, до 300 м — с двумя и до 400 м — с тремя¹. Это позволяет подключать IP-камеры, точки доступа Wi-Fi, IP-телефоны и другое PoE-оборудование на удаленных объектах без организации промежуточных точек электропитания и установки дополнительных коммутаторов.
Поддержка всех современных стандартов PoE 802.3af/at/bt и мощность до 63 Вт2 на выходе удлинителя обеспечивают совместимость практически с любым PoE-оборудованием — от офисных IP-телефонов до энергоемких PTZ-камер с обогревом. Благодаря DIP-переключателю PoE OFF/ON удлинитель также можно использовать для подключения устройств без поддержки PoE, просто отключив подачу питания на выходном порту.
Широкий диапазон рабочих температур от −40 до 65 °C позволяет устанавливать OPE301GE в неотапливаемых помещениях. Защита от статического электричества до 6 кВ обеспечивает устойчивость всех портов к наведенному напряжению. Металлический корпус защищает удлинитель от повреждений, а настенное крепление позволяет разместить его в любом удобном месте.
1Возможность передачи PoE на расстояние до 400 м зависит от подключаемого PoE-оборудования и его потребляемой мощности.
2Фактическая выходная мощность зависит от питающего PoE-коммутатора или PoE-инжектора, длины Ethernet-кабеля, его характеристик и условий эксплуатации.
Характеристики
|
Основные характеристики
|
|
|
Порты
|

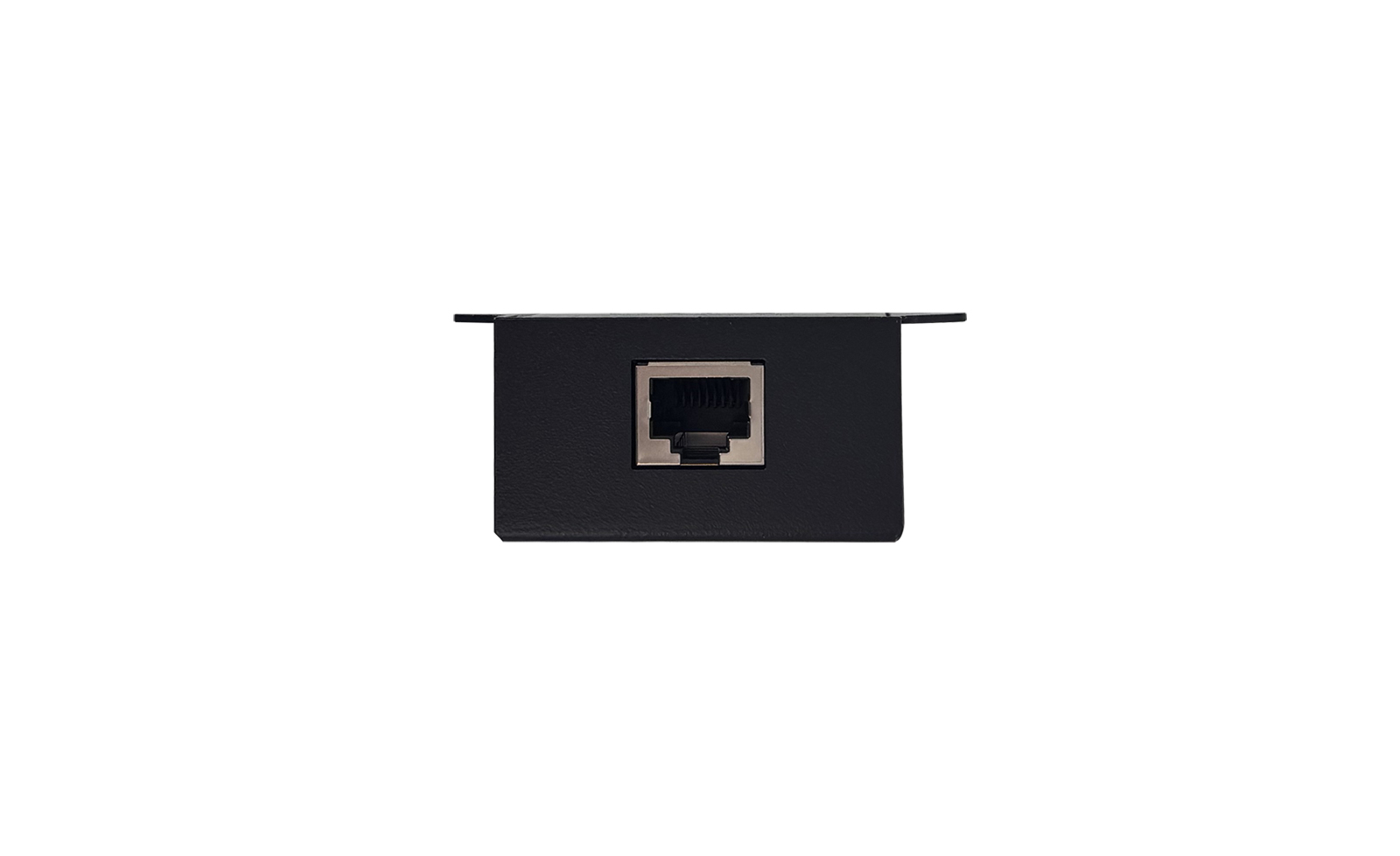

• 1 вход: 10/100/1000Base-T PoE
• 1 выход: 10/100/1000Base-T PoE
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3af (PoE)
• IEEE 802.3at (PoE+)
• IEEE 802.3bt (PoE++)
• Поддержка режима полу-/полного дуплекса
• Автоматическое согласование скорости и режима дуплекса
• Автоматическое определение MDI/MDIX на всех портах
• Автоматическое определение PoE-устройств
|
|
DIP-переключатель
|
• PoE OFF/ON
|
|

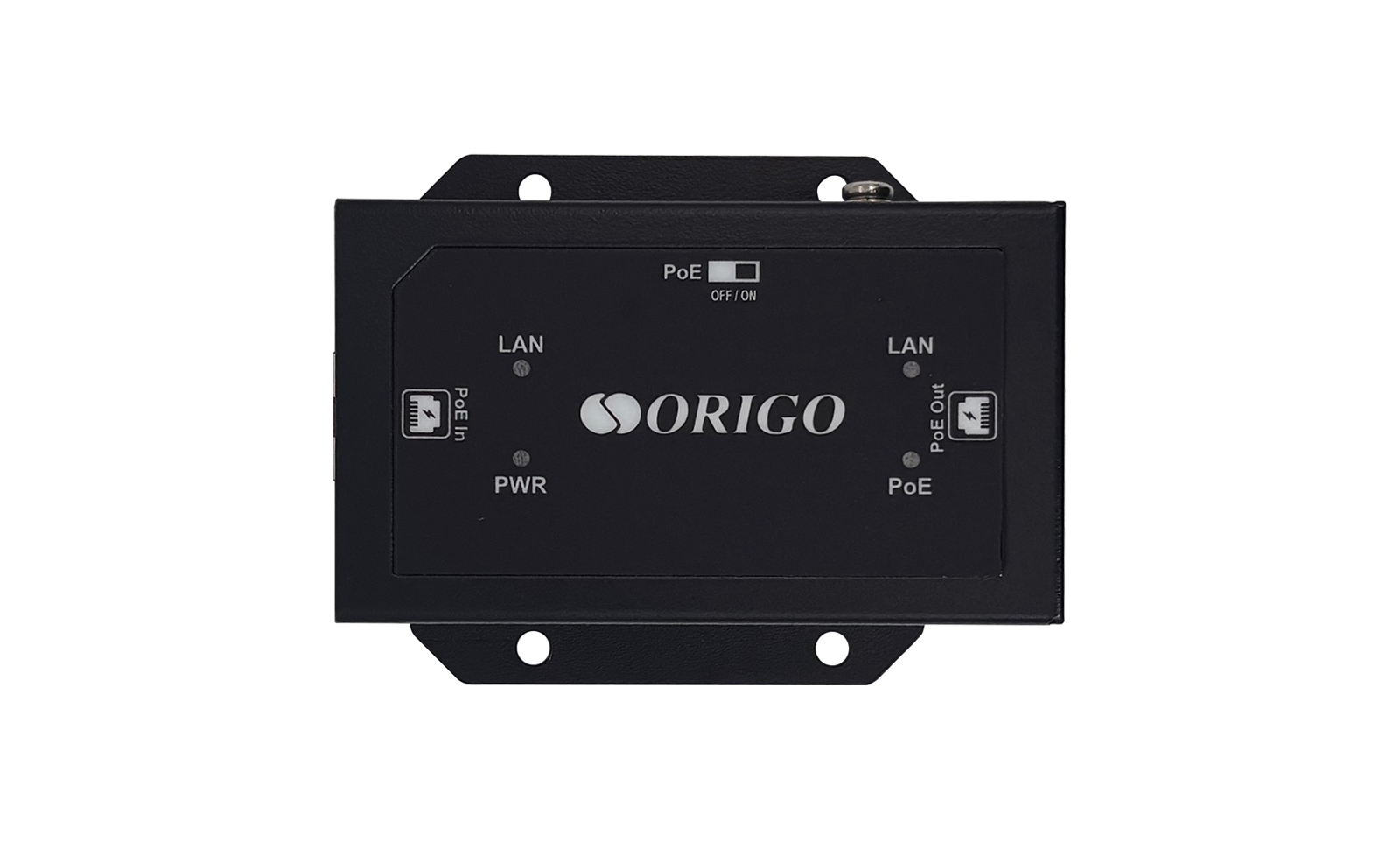

Индикаторы
|
• PWR
- Горит зеленым – питание включено
- Не горит – питание выключено
• LAN (In)
- Горит постоянно зеленым – соединение установлено
- Мигает зеленым – передача данных
- Не горит – соединение не установлено
• LAN (Out)
- Горит постоянно зеленым – соединение установлено
- Мигает зеленым – передача данных
- Не горит – соединение не установлено
• PoE
- Горит зеленым – PoE-устройство получает питание
- Не горит – PoE-устройство не получает питание или не подключено
|
|
Контакты для передачи питания
|
• PoE IN: 1-8
• PoE OUT: 1/2 (-), 3/6 (+) и 4/5 (+), 7/8 (-)
|
|
Расстояние передачи данных и питания от PoE-коммутатора до потребителя
|
• До 200 м — с 1 удлинителем
• До 300 м — при каскадном подключении 2 удлинителей
• До 400 м — при каскадном подключении 3 удлинителей*
*Возможность передачи PoE на расстояние до 400 м зависит от подключаемого PoE-оборудования и его потребляемой мощности.
|
|
Входное напряжение
|
• От 44 до 57 В DC
|
|
Выходное напряжение
|
• От 42 до 55 В DC
|
|
Макс. входная мощность
|
• 90 Вт
|
|
Макс. выходная мощность
|
• До 63 Вт — 150 м, 1 удлинитель
• До 58,2 Вт — 200 м, 1 удлинитель
• До 34,2 Вт — 300 м, 2 удлинителя
• До 22,7 Вт — 400 м, 3 удлинителя
|
|
Корпус
|
• Металл
|
|
Установка
|
• Настольная
• Настенная
|
|
Физические параметры
|
|
|
Размеры устройства (Д x Ш x В)
|
• 90 х 70 х 28,6 мм
|
|
Вес устройства
|
• 0,19 кг
|
|
Размер упаковки
|
• 11 x 9,7 x 3,7 см
|
|
Вес брутто
|
• 0,22 кг
|
|
Условия эксплуатации
|
|
|
Питание
|
• От источника Power over Ethernet (до 90 Вт)
|
|
Макс. потребляемая мощность
|
• 1,6 Вт
|
|
Потребляемая мощность в режиме ожидания
|
• ≤ 1 Вт
|
|
Защита от статического электричества
|
• До 6 кВ
|
|
Температура
|
• Рабочая: от -40 до 65 °C
• Хранения: от -40 до 85 °C
|
|
Влажность
|
• При эксплуатации: до 90% без конденсата
• При хранении: до 95% без конденсата
|
|
Комплектация
|
|
|

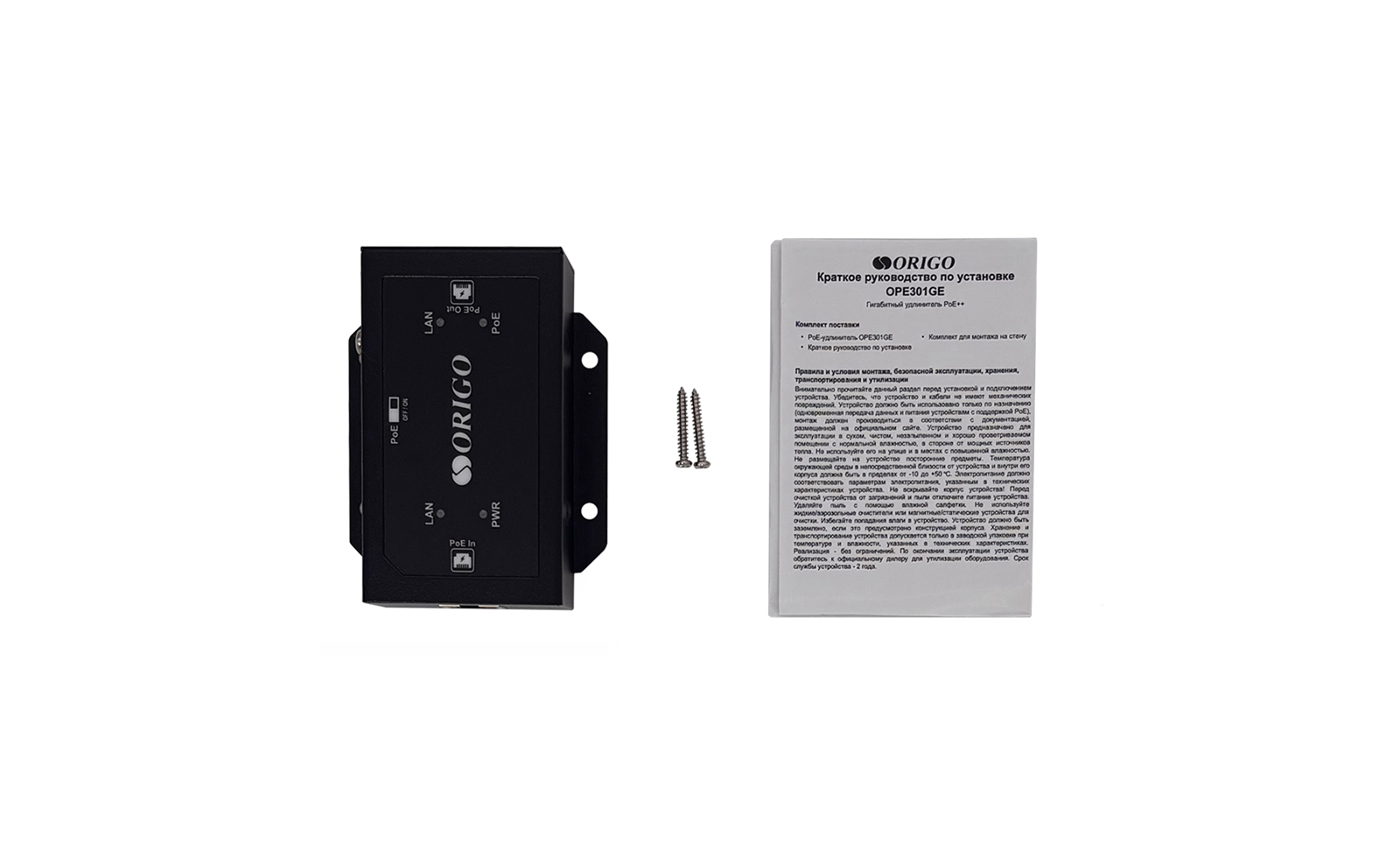

Комплект поставки
|
• PoE-удлинитель OPE301GE
• Комплект для монтажа на стену
• Краткое руководство по установке
|
