OS2224
Неуправляемый коммутатор
24x1000Base-T, DIP-переключатель
- 24 гигабитных порта RJ-45 c автосогласованием скорости
- DIP-переключатель для активации режимов работы
- Режим Standard c поддержкой Loop Detection / Loop Prevention
- Режим VLAN для изоляции трафика между портами
- Режим Network Cloning для выключения управления потоком IEEE 802.3x
- Поддержка 802.1p QoS и IGMP Snooping
- Функции энергосбережения 802.3az Energy Efficient Ethernet
- Установка в 19” стойку
- Не требует настройки
Описание

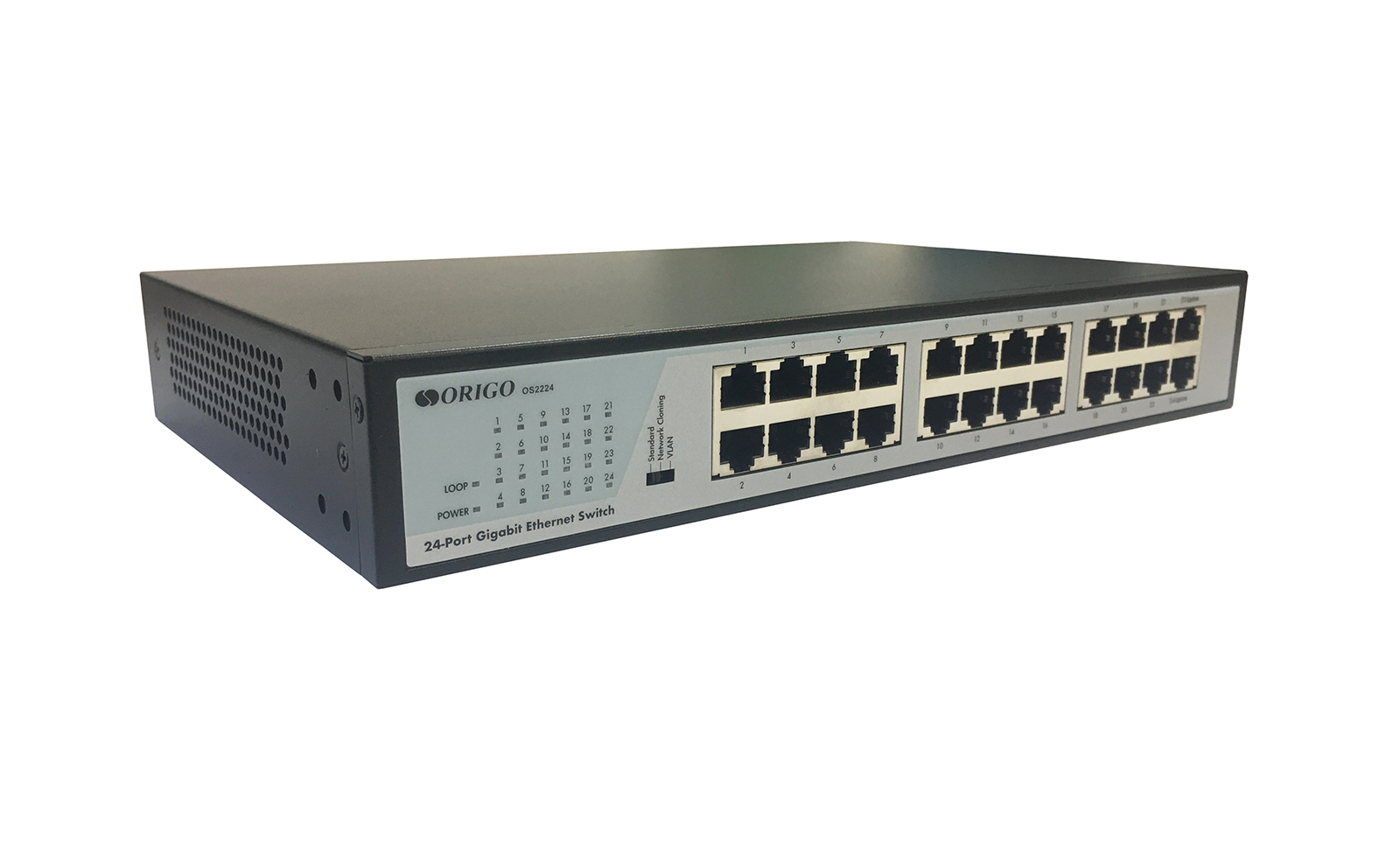

OS2224 – неуправляемый коммутатор c 24 гигабитными портами RJ-45.
Коммутатор ORIGO OS2224 представляет собой современное гигабитное решение для подключения рабочих групп на предприятиях, в офисах, учебных классах и медицинских учреждениях.
OS2224 оснащен расширенными для неуправляемого коммутатора функциями управления трафиком, защиты и обеспечения бесперебойной работы сети. Весь функционал можно активировать с помощью DIP-переключателя на корпусе.
Поддержка Loop Detection / Loop Prevention позволяет отслеживать петли на портах коммутатора и защищает устройство от перегрузок.
Режим VLAN позволяет разграничить трафик подключенных устройств и обеспечить безопасность передаваемых данных.
В режиме Network Cloning трафик может передаваться между всеми портами коммутатора, при этом функция управления потоком IEEE 802.3x будет выключена.
OS2224 также поддерживает 802.1p QoS для приоритетной передачи чувствительного к задержкам трафика, защиту от широковещательного шторма и IGMP Snooping для улучшенной работы с приложениями многоадресной рассылки.
Характеристики
|
Аппаратное обеспечение
|
|
|
Порты
|
• 24 порта 10/100/1000Base-T с разъемом RJ-45
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3x (Управление потоком)
• IEEE 802.3az Energy-Efficient Ethernet (EEE)
• Автосогласование скорости и режима дуплекса
• IEEE 802.1p (QoS)
• IGMP Snooping
• Автоопределение типа кабеля MDI/MDIX
|
|
Режимы работы DIP-переключателя
|
• Standard
- Передача трафика между всеми портами
- Loop Detection/ Loop Prevention
- Управление потоком IEEE 802.3x
- Защита от широковещательного шторма
- IGMP
- Функции энергосбережения (EEE)
• Network Cloning
- Функция управления потоком IEEE 802.3x выключена на всех портах
- Защита от широковещательного шторма
- IGMP
- Функции энергосбережения (EEE)
• VLAN
- Изоляция трафика портов 1-22
- Управление потоком IEEE 802.3x
- Защита от широковещательного шторма
- IGMP
- Функции энергосбережения (EEE)
|
|
Индикаторы
|
• Power
- Горит красным – питание включено
- Не горит – питание выключено
• Link/Act (на портах 1 – 24)
- Горит зеленым – устройство подключено
- Мигает зеленым – передача данных
- Не горит – соединение не установлено
• Loop
- Мигает зеленым – обнаружена петля в сети
- Не горит – сеть работает корректно
|
|

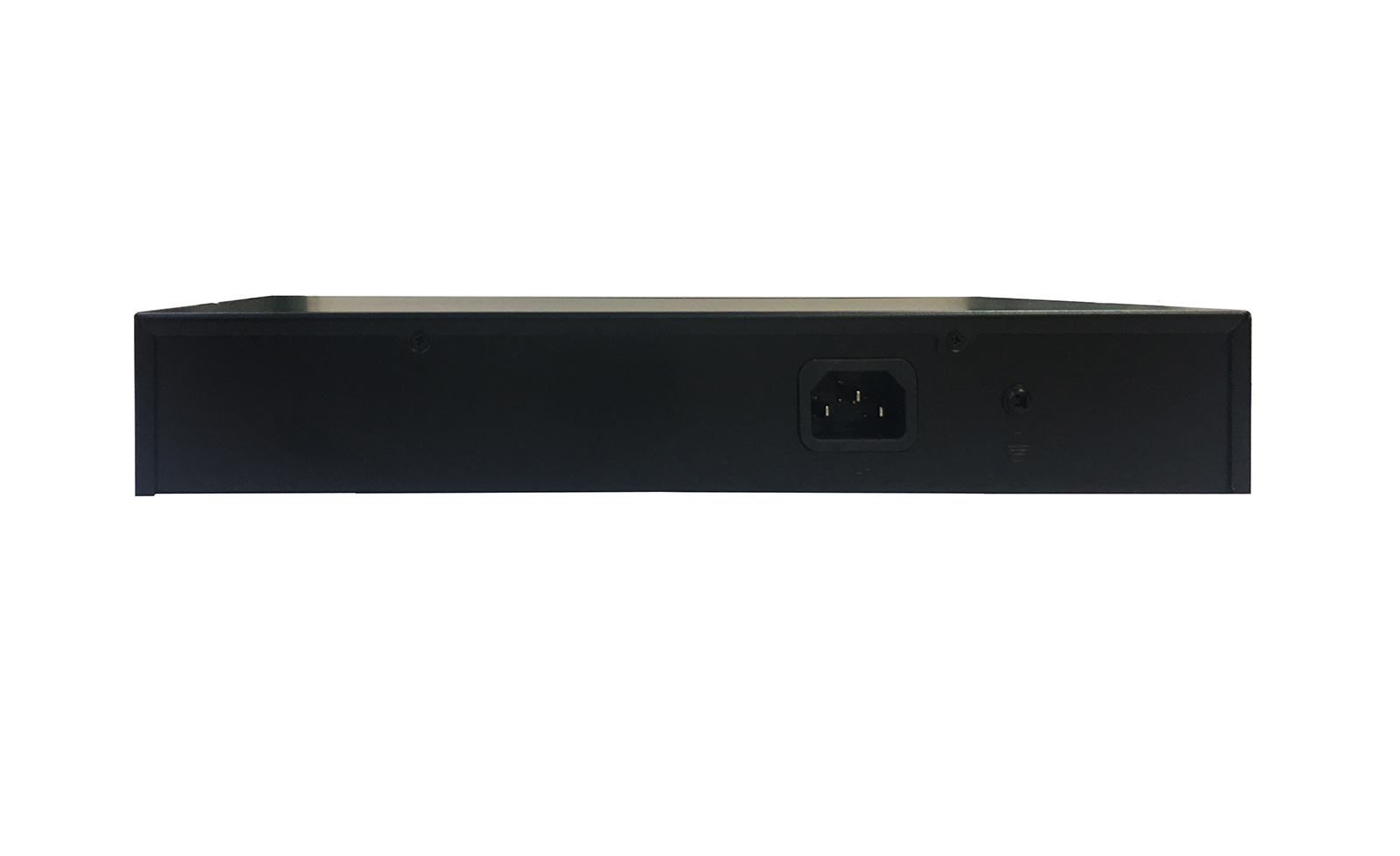

Разъем питания
|
• Разъем для подключения питания (переменный ток)
|
|
Система вентиляции
|
• Пассивная
|
|
Корпус
|
• Металл
|
|
Установка
|
• На стол
• В 19” стойку
|
|
Производительность
|
|
|
Коммутационная матрица
|
• 48 Гбит/с
|
|
Метод коммутации
|
• Store-and-forward
|
|
Размер таблицы MAC-адресов
|
• 8K записей
|
|
Скорость перенаправления 64-байтных пакетов
|
• 35.7 Mpps
|
|
Буфер пакетов
|
• 512 КБ
|
|
Jumbo-фрейм
|
• 15 КБ
|
|
Физические параметры
|
|
|
Размеры устройства (Д x Ш x В)
|
• 290 x 185 x 44,5 мм
|
|
Условия эксплуатации
|
|
|
Питание
|
• 100-240 В переменного тока, 50/60 Гц
|
|
Потребляемая мощность
|
• 10,929 Вт
|
|
Температура
|
• Рабочая: от 0 до 45 °C
• Хранения: от -40 до 70 °C
|
|
Влажность
|
• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата
|
|
Комплектация
|
|
|

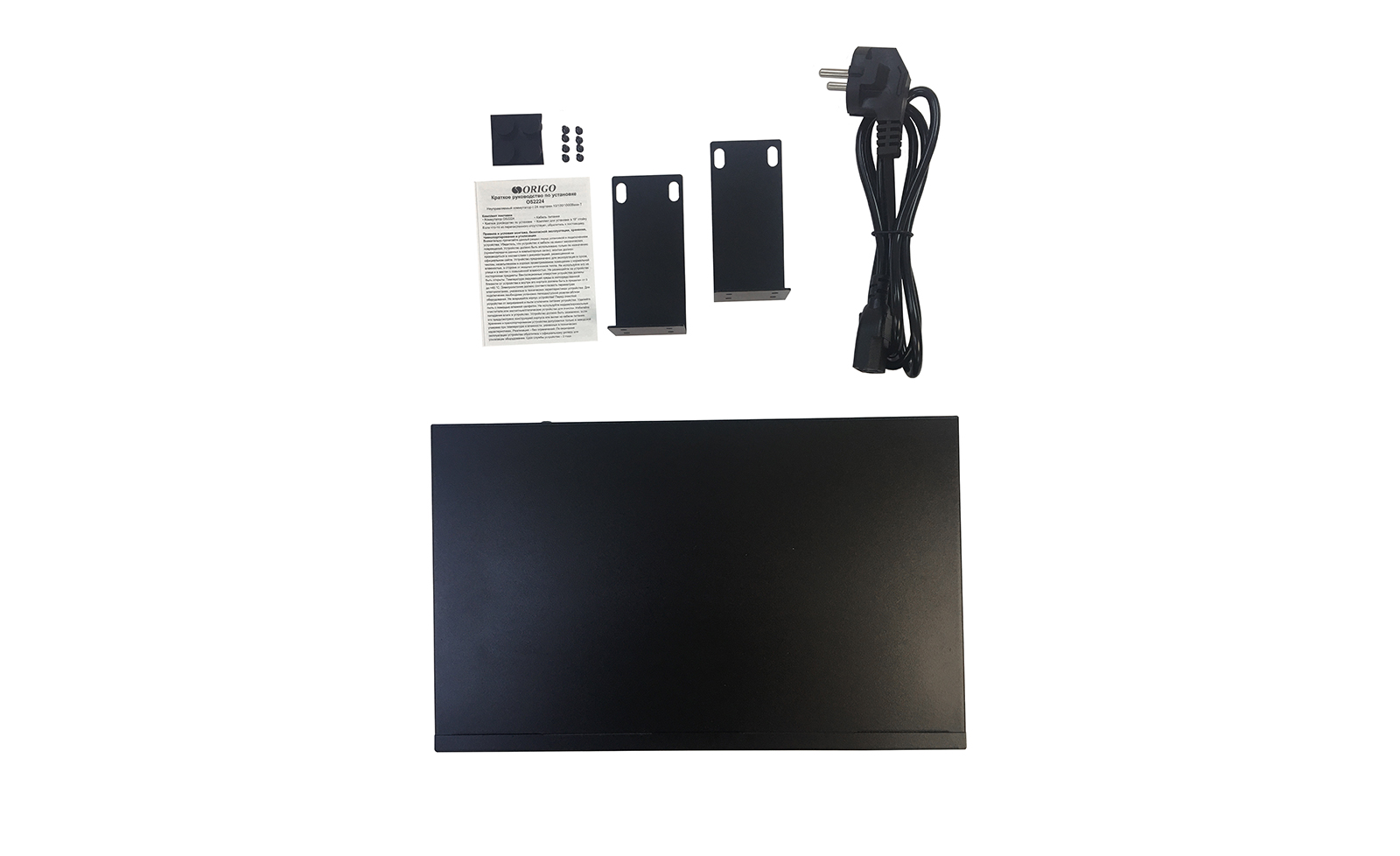

Комплект поставки
|
• Коммутатор OS2224
• Кабель питания
• Комплект для установки в 19-дюймовую стойку
• Резиновые ножки
• Краткое руководство по установке
|
