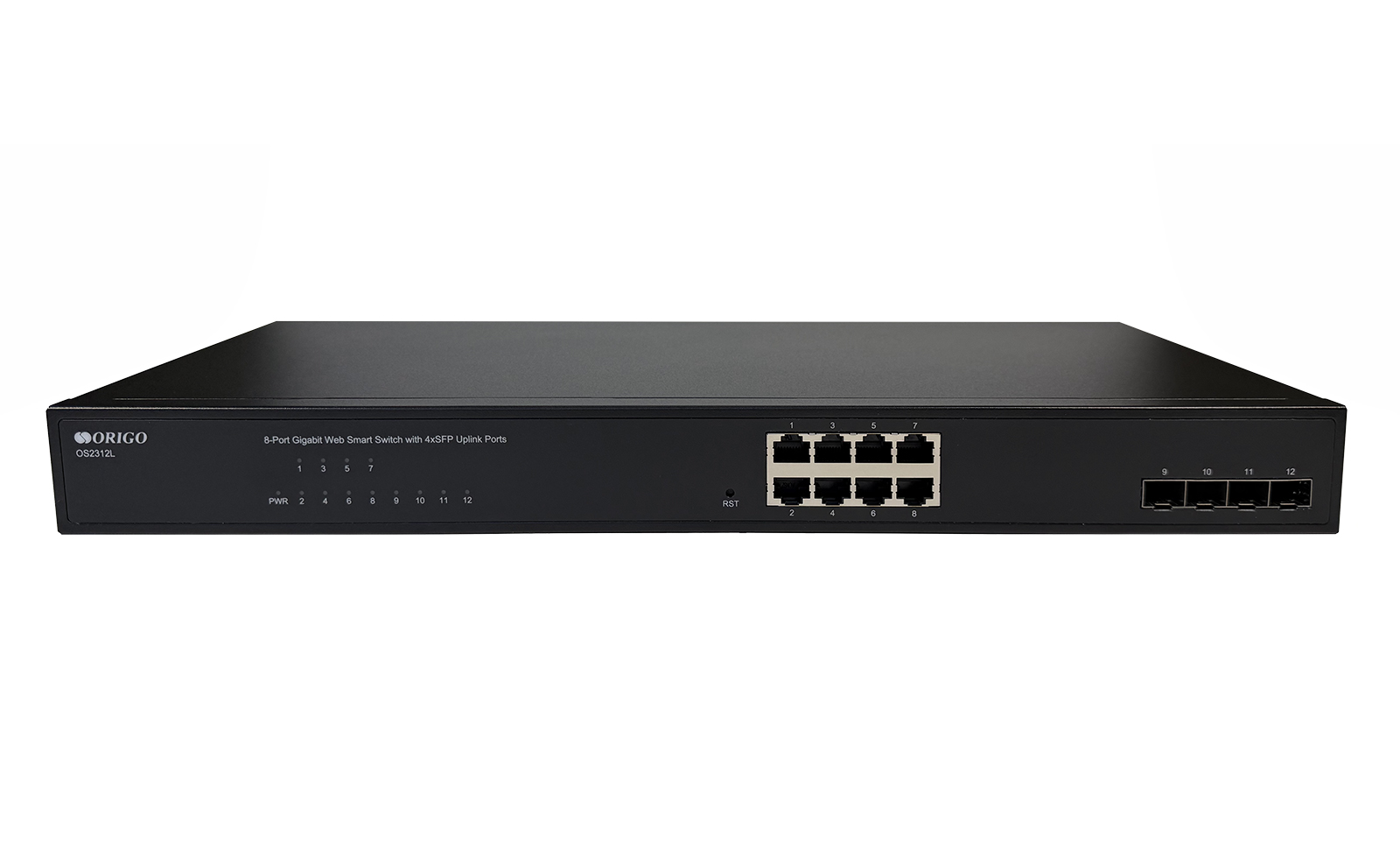

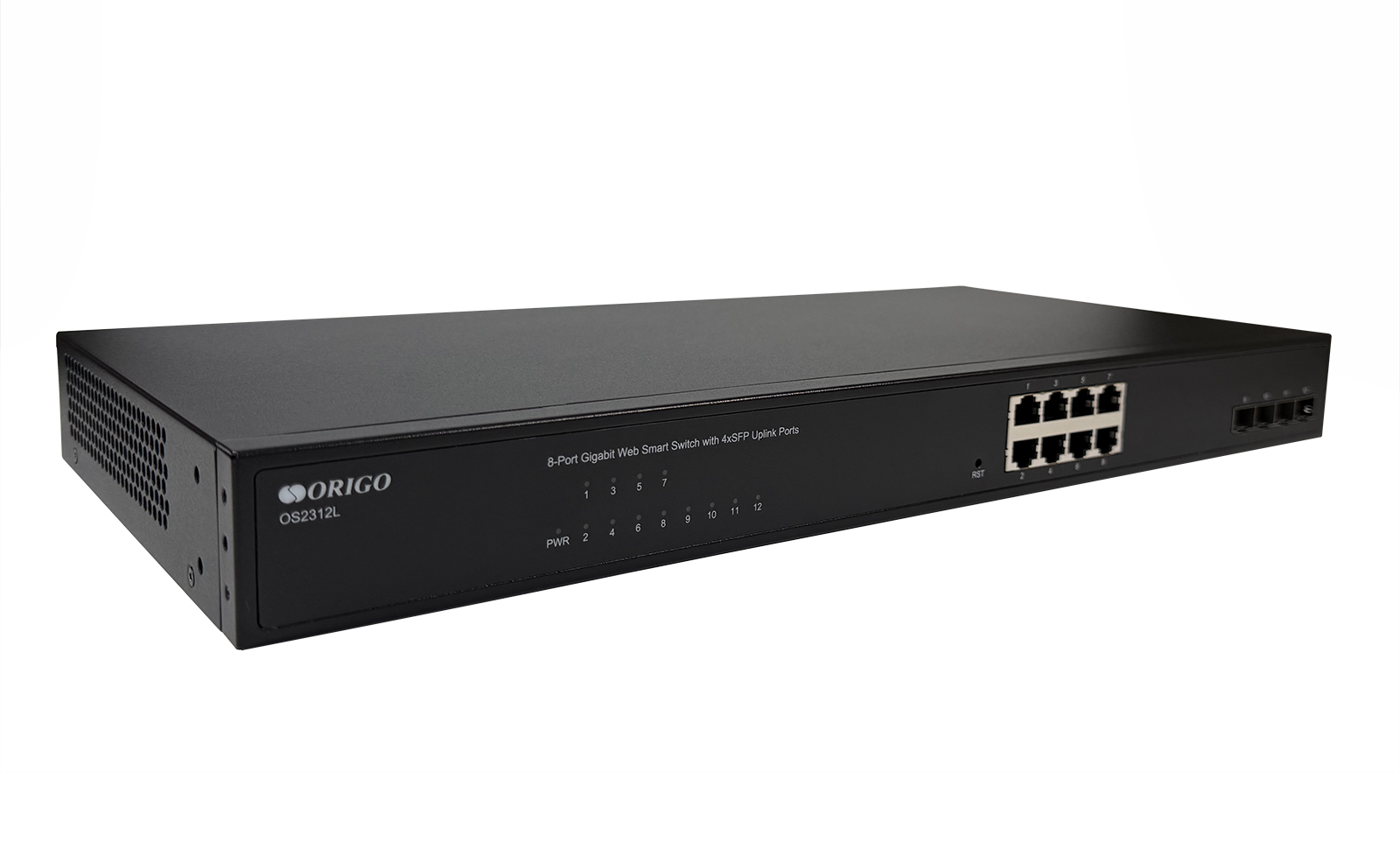

OS2312L
Web-управляемый L2 коммутатор
8x1000Base-T, 4x100/1000Base-X SFP
- 8 портов 10/100/1000Base-T (RJ-45)
- 4 порта 100/1000Base-X SFP
- Поддержка 802.1Q VLAN, QoS, IGMP Snooping
- Обнаружение петель Loopback Detection
- Списки управления доступом (ACL)
- Администрирование через Web-интерфейс
- Пассивная система охлаждения
- Установка в 19” стойку, крепление в комплекте
Описание
OS2312L – Web-управляемый L2-коммутатор с 8 портами 10/100/1000Base-T и 4 портами 100/1000Base-X SFP.
Коммутатор ORIGO OS2312L предназначен для применения на предприятиях малого и среднего бизнеса, розничной торговле, бюджетных организациях и учебных заведениях, которым требуется надежное и простое в эксплуатации гигабитное решение уровня доступа с функциями Web-управления.
Коммутатор поддерживает разделение трафика с помощью 802.1Q VLAN, обнаружение петель Loopback Detection, зеркалирование портов, списки управления доступом (ACL), IGMP Snooping и QoS для приоритетной передачи чувствительного к задержкам трафика.
Характеристики
|
Аппаратное обеспечение
|
|
|
Процессор и память
|
• Процессор: CTC2118C
• Оперативная память: 192 КБ
• Flash-память: 16 МБ
|
|
Порты
|
• 8 портов 10/100/1000Base-T c разъемом RJ-45
• 4 порта 100/1000Base-X SFP
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3u 100Base-FX
• IEEE 802.3z 1000Base-X
• IEEE 802.3x (Управление потоком)
• Автоматическое согласование скорости и режима дуплекса
• Автоматическое определение MDI/MDIX на всех медных портах
|
|
Индикаторы
|
• Power
- Горит зеленым – питание включено
- Не горит – питание выключено
• Link/Act (для портов 1 – 12)
- Горит зеленым – устройство подключено на скорости 1000 Мбит/с
- Мигает зеленым – передача данных
- Горит оранжевым – устройство подключено на скорости 100 Мбит/с
- Мигает оранжевым – передача данных
- Не горит – соединение не установлено
|
|
Кнопки
|
• Reset
|
|
Система вентиляции
|
• Пассивная (без вентиляторов)
|
|

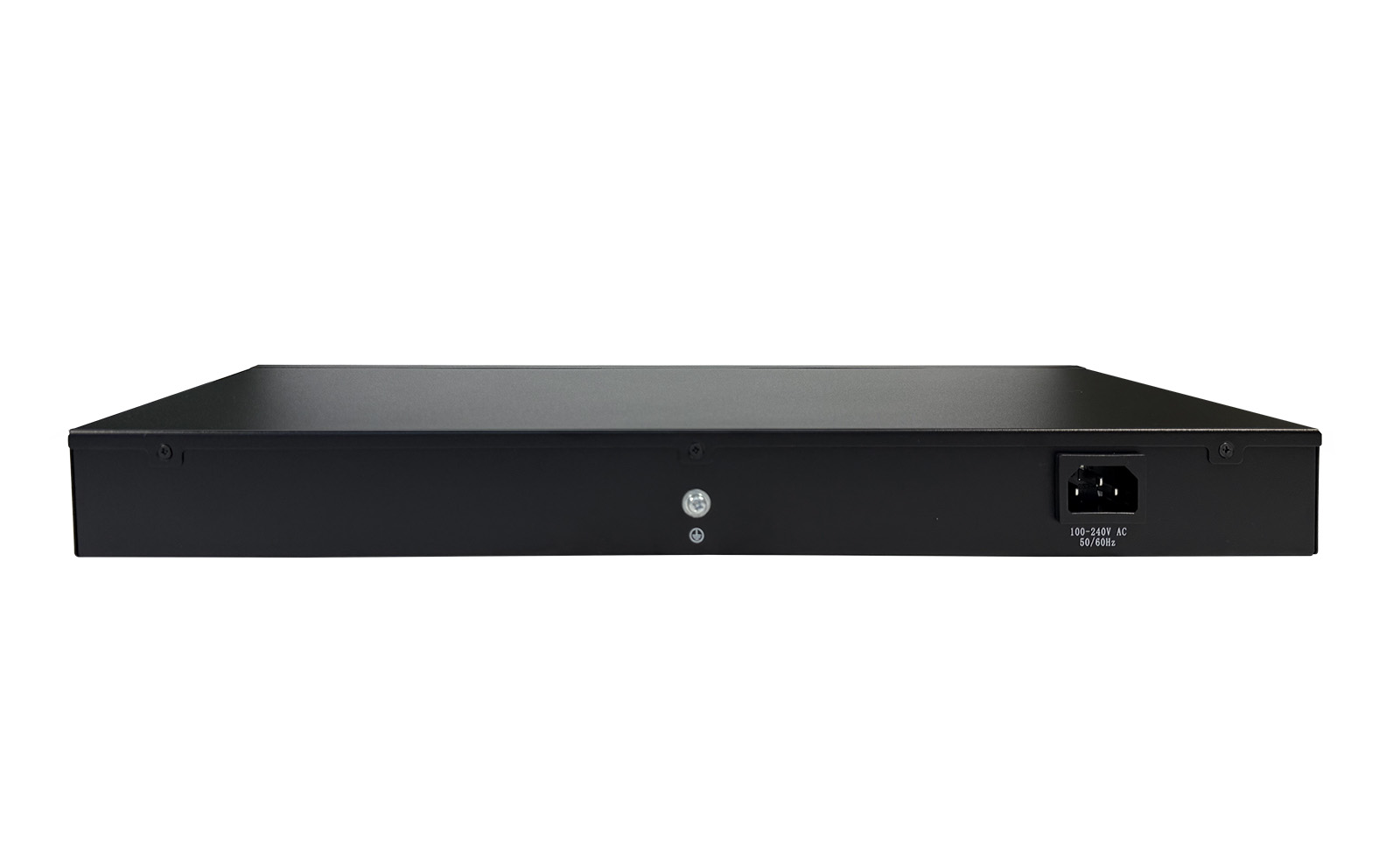

Разъем питания
|
• Разъем для подключения питания (переменный ток)
|
|
Корпус
|
• Металл
|
|
Установка
|
• На стол
• В 19” стойку
|
|
Производительность
|
|
|
Коммутационная матрица
|
• 24 Гбит/с
|
|
Скорость перенаправления
64-байтных пакетов |
• 17.86 Mpps
|
|
Метод коммутации
|
• Store-and-forward
|
|
Таблица MAC-адресов
|
• 8К записей
|
|
Буфер пакетов
|
• 384 КБ
|
|
Jumbo-фрейм
|
• 9600 байт
|
|
Программное обеспечение
|
|
|
Функции уровня 2
|
• Зеркалирование портов
- One-to-One
- Many-to-One
- Поддержка зеркалирования на основе потока
• Loopback Detection
• LLDP
• IGMP Snooping
- IGMP v1/v2
|
|
VLAN
|
• VLAN на основе портов
• VLAN на основе MAC-адресов
• 802.1Q VLAN
|
|
QoS
|
• 802.1p
• Обработка очередей
- Strict Priority (SP)
- Weighted Deficit Round Robin (WDRR)
• 8 очередей на порт
• CoS на основе:
- DSCP
|
|
Безопасность
|
• Статические MAC-адреса
• ACL на основе:
- MAC-адреса
- IP-адреса
- номера TCP/UDP-порта
|
|
Управление
|
• Web-интерфейс
|
|
Физические параметры
|
|
Размеры устройства (Д x Ш x В) |
• 440 x 208 x 44 мм |
Вес устройства |
• 1,92 кг |
Размеры упаковки |
• 54,5 х 9 х 35 см |
Вес брутто |
• 2,66 кг |
|
Условия эксплуатации
|
|
|
Питание
|
• 100-240 В переменного тока, 50/60 Гц
• Длина кабеля питания: 1,4 м
|
|
Температура
|
• Рабочая: от 0 до 45 °C
• Хранения: от -40 до 70 °C
|
|
Влажность
|
• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата
|
|
Комплектация
|
|
|

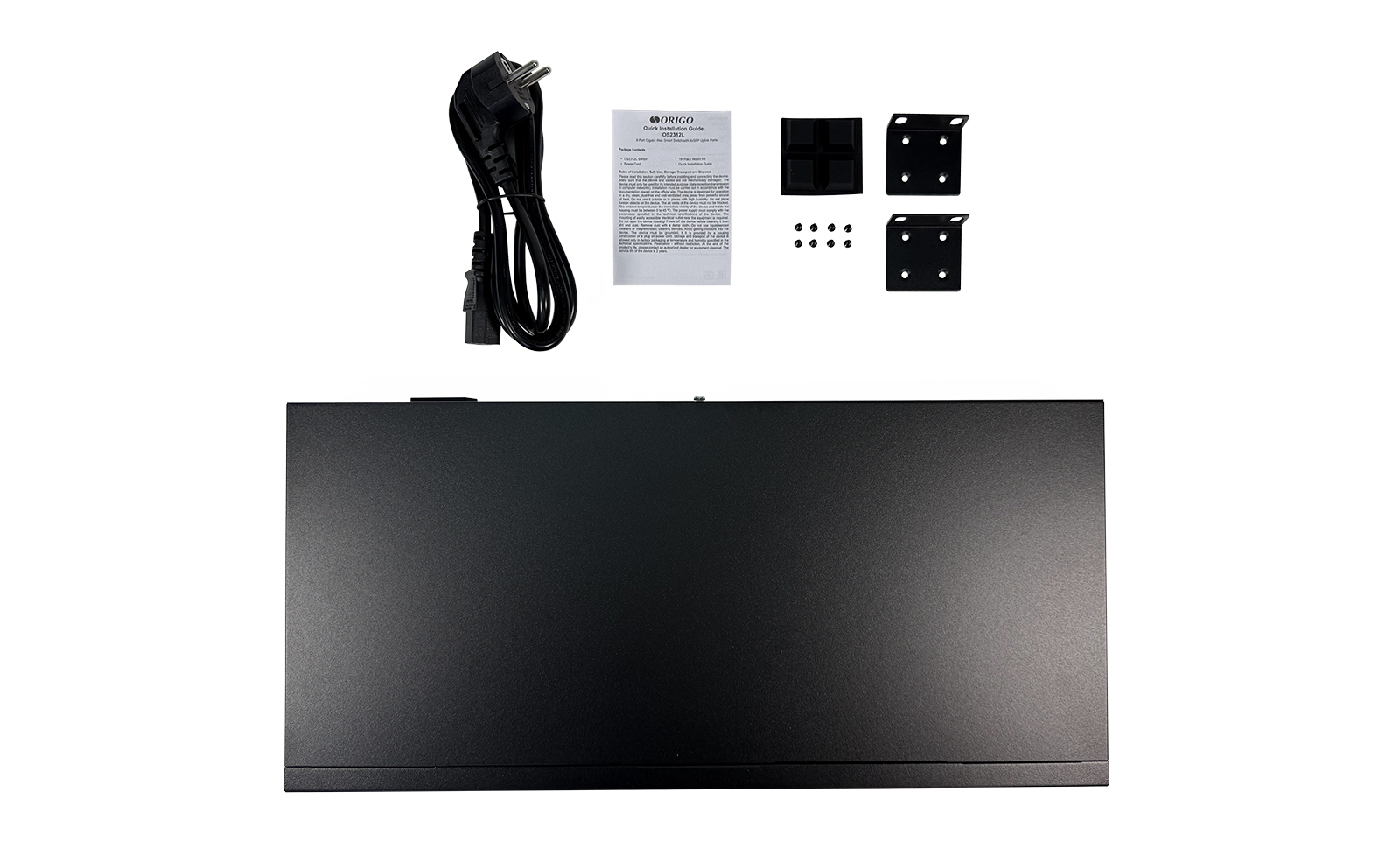

Комплект поставки
|
• Коммутатор OS2312L
• Кабель питания (1,4 м)
• Комплект для установки в 19-дюймовую стойку
• Краткое руководство по установке
|
