OS2250
Конфигурируемый коммутатор
48x1000Base-T, 2x1000Base-X SFP,
DIP-переключатель
- 48 портов 10/100/1000Base-T (RJ-45) с автосогласованием скорости
- 2 порта 1000Base-X SFP для подключения по оптике
- Режим Normal для стандартной работы коммутатора
- Режим Flow Control для выключения функции управления потоком IEEE 802.3x
- Режим Port Isolation для изоляции трафика между портами
- Конфигурирование режимов работы с помощью DIP-переключателя
- Пассивная система охлаждения для бесшумной работы
- Установка в 19” стойку
Описание

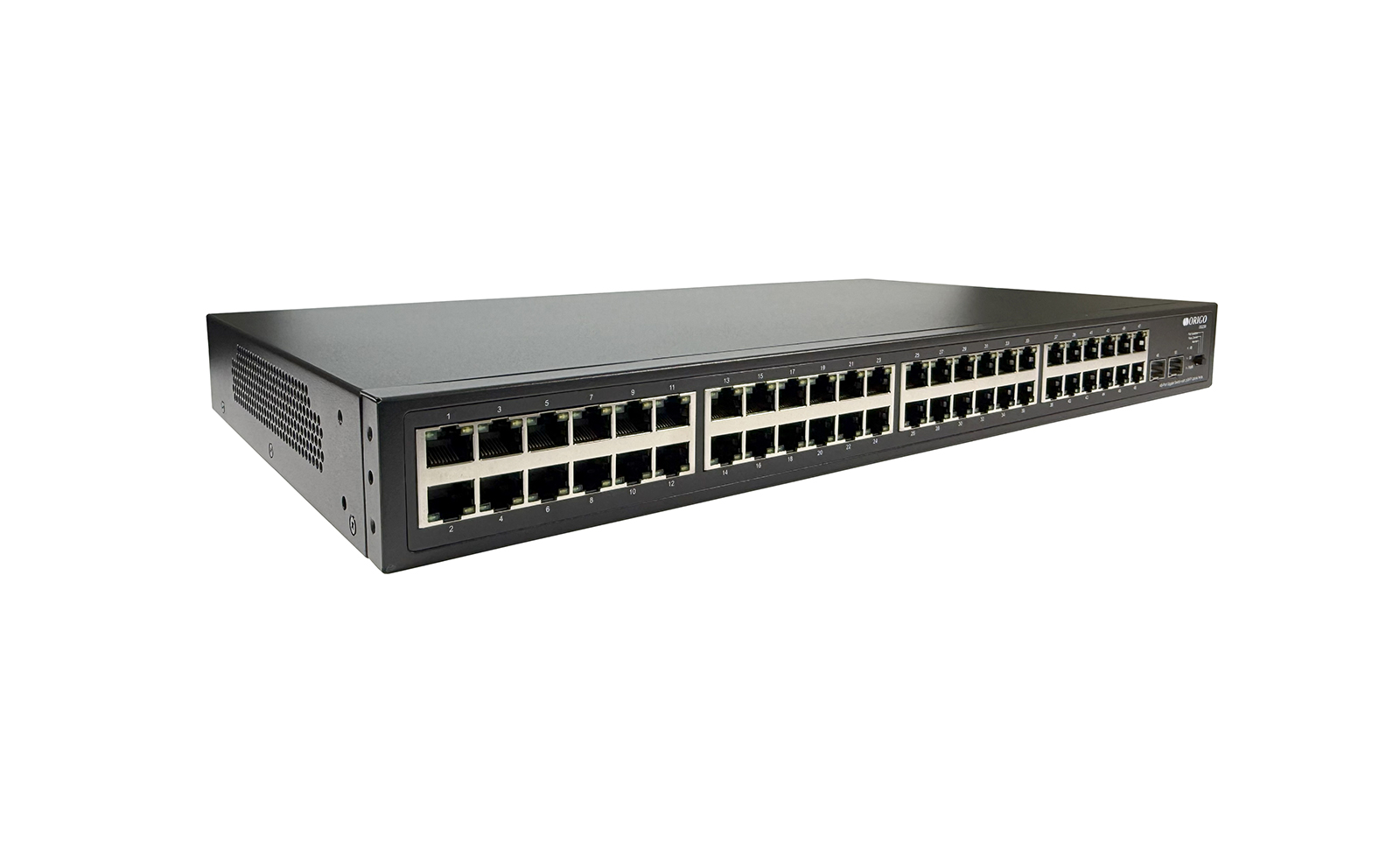

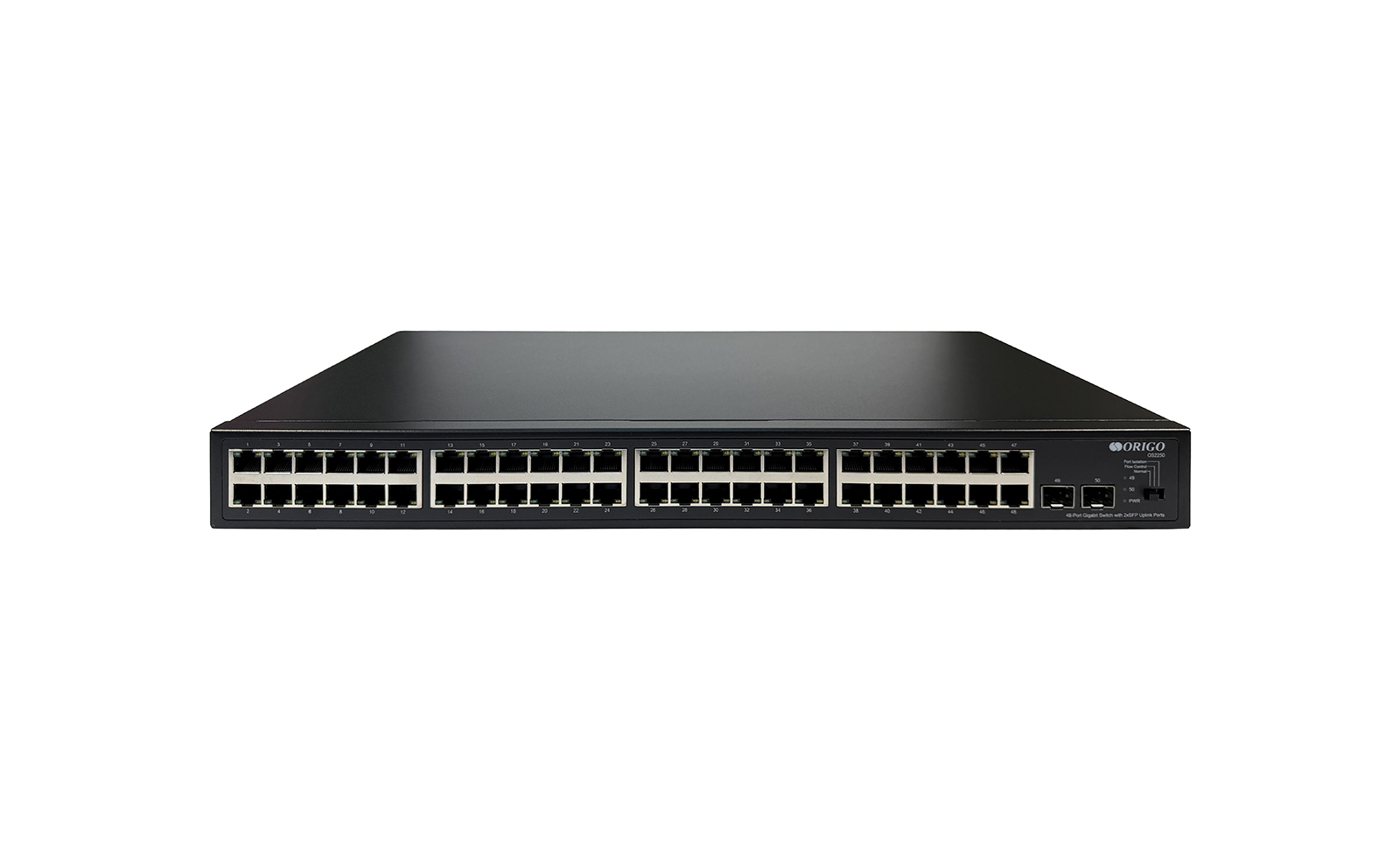

OS2250 – конфигурируемый коммутатор c 48 портами 10/100/1000Base-T, 2 портами 1000Base-X SFP и DIP-переключателем.
Коммутатор ORIGO OS2250 представляет собой многопортовое гигабитное решение с оптическими uplink-портами для подключения рабочих мест на предприятиях, в офисах, образовательных и медицинских учреждениях.
Коммутатор поддерживает несколько режимов работы, конфигурируемых аппаратно с помощью DIP-переключателя.
В стандартном режиме Normal трафик может передаваться между всеми портами коммутатора.
Режим Port Isolation позволяет разграничить трафик подключенных устройств и обеспечить безопасность передаваемых данных без применения сложных настроек. В этом режиме трафик между портами 1 – 46 не передается, но каждый из этих портов может обмениваться данными с портами 47 – 48 и SFP-портами 49 – 50.
В режиме Flow Control трафик может передаваться между всеми портами коммутатора, при этом функция управления потоком IEEE 802.3x будет выключена.
Конструктивно коммутатор выполнен в прочном металлическом корпусе с возможностью установки в 19” стойку. Набор для крепления в стойку входит в комплект поставки.
Характеристики
|
Аппаратное обеспечение
|
|
|
Чип коммутации
|
• RTL8393M
|
|
Порты
|
• 48 портов 10/100/1000Base-T с разъемом RJ-45
• 2 порта 1000Base-X SFP
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3z 1000Base-X
• IEEE 802.3x (Управление потоком)
• Автоопределение типа кабеля MDI/MDIX на всех медных портах
|
|
Режимы работы
DIP-переключателя |
• Normal
- Передача трафика между всеми портами
- Управление потоком IEEE 802.3x
• Flow Control
- Функция управления потоком IEEE 802.3x выключена на всех портах
• Port Isolation
- Изоляция трафика портов 1 – 46
- Управление потоком IEEE 802.3x
|
|
Индикаторы
|
• Power
- Горит зеленым – питание включено
- Не горит – питание выключено
• Link/Act (на портах 1 – 50)
- Горит зеленым – устройство подключено
- Мигает зеленым – передача данных
- Не горит – соединение не установлено
|
|

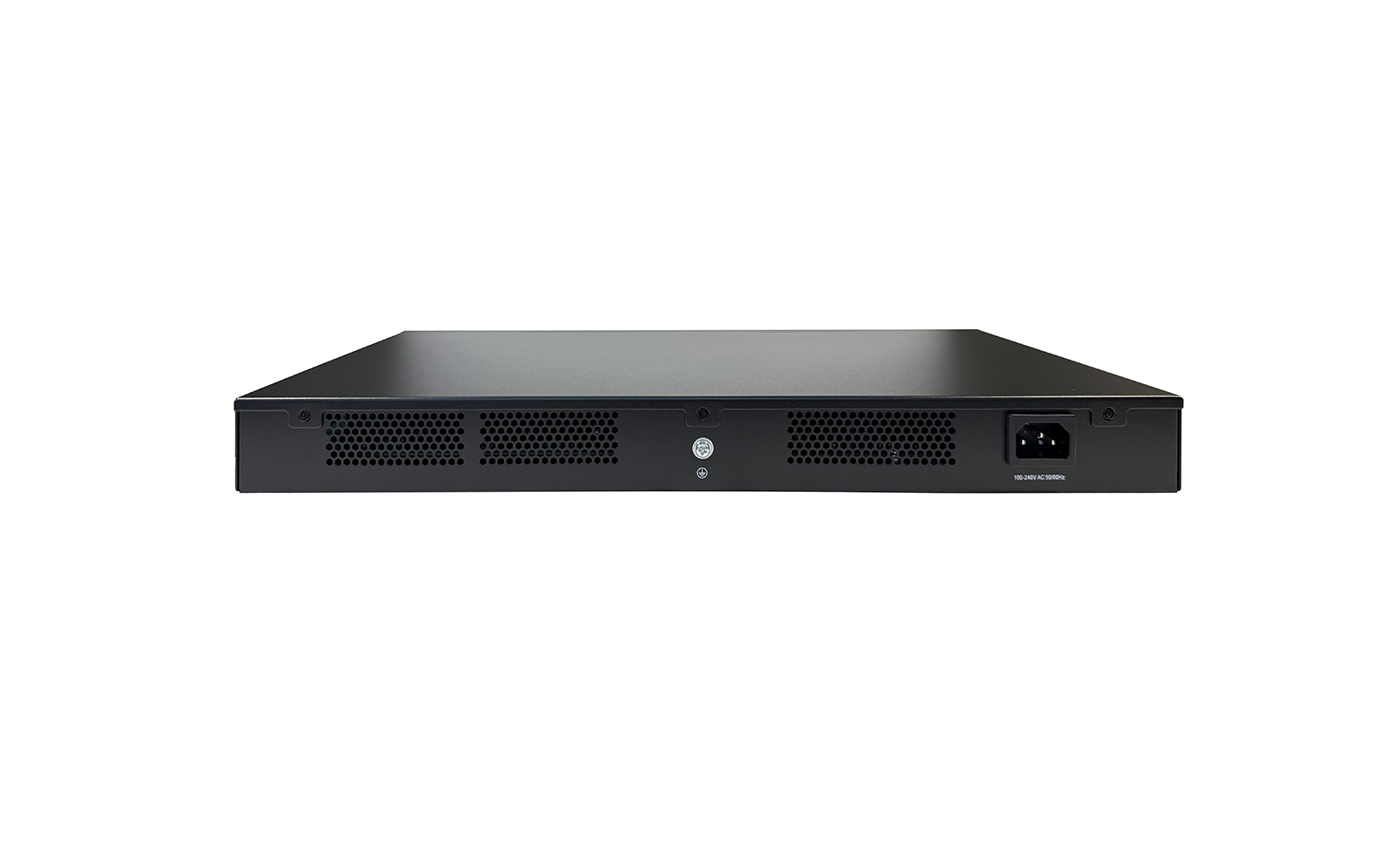

Разъем питания
|
• Разъем для подключения питания (переменный ток)
|
|
Система вентиляции
|
• Пассивная (без вентиляторов)
|
|
Корпус
|
• Металл
|
|
Установка
|
• На стол
• В 19” стойку
|
|
Производительность
|
|
|
Коммутационная матрица
|
• 100 Гбит/с
|
|
Метод коммутации
|
• Store-and-forward
|
|
Размер таблицы MAC-адресов
|
• 16K записей
|
|
Скорость перенаправления пакетов
|
• 74.4 Mpps
|
|
Буфер пакетов
|
• 1,5 МБ
|
|
Jumbo-фрейм
|
• 9 КБ
|
|
Физические параметры
|
|
Размеры устройства (Д x Ш x В) |
• 440 x 240 x 44 мм |
Вес устройства |
• 3,18 кг |
Размеры упаковки |
• 51 x 9,2 x 35 см |
Вес брутто |
• 3,90 кг |
|
Условия эксплуатации
|
|
|
Питание
|
• 100-240 В переменного тока, 50/60 Гц
• Длина кабеля питания: 1,4 м
|
|
Температура
|
• Рабочая: от 0 до 45 °C
• Хранения: от -40 до 70 °C
|
|
Влажность
|
• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата
|
|
Комплектация
|
|
|

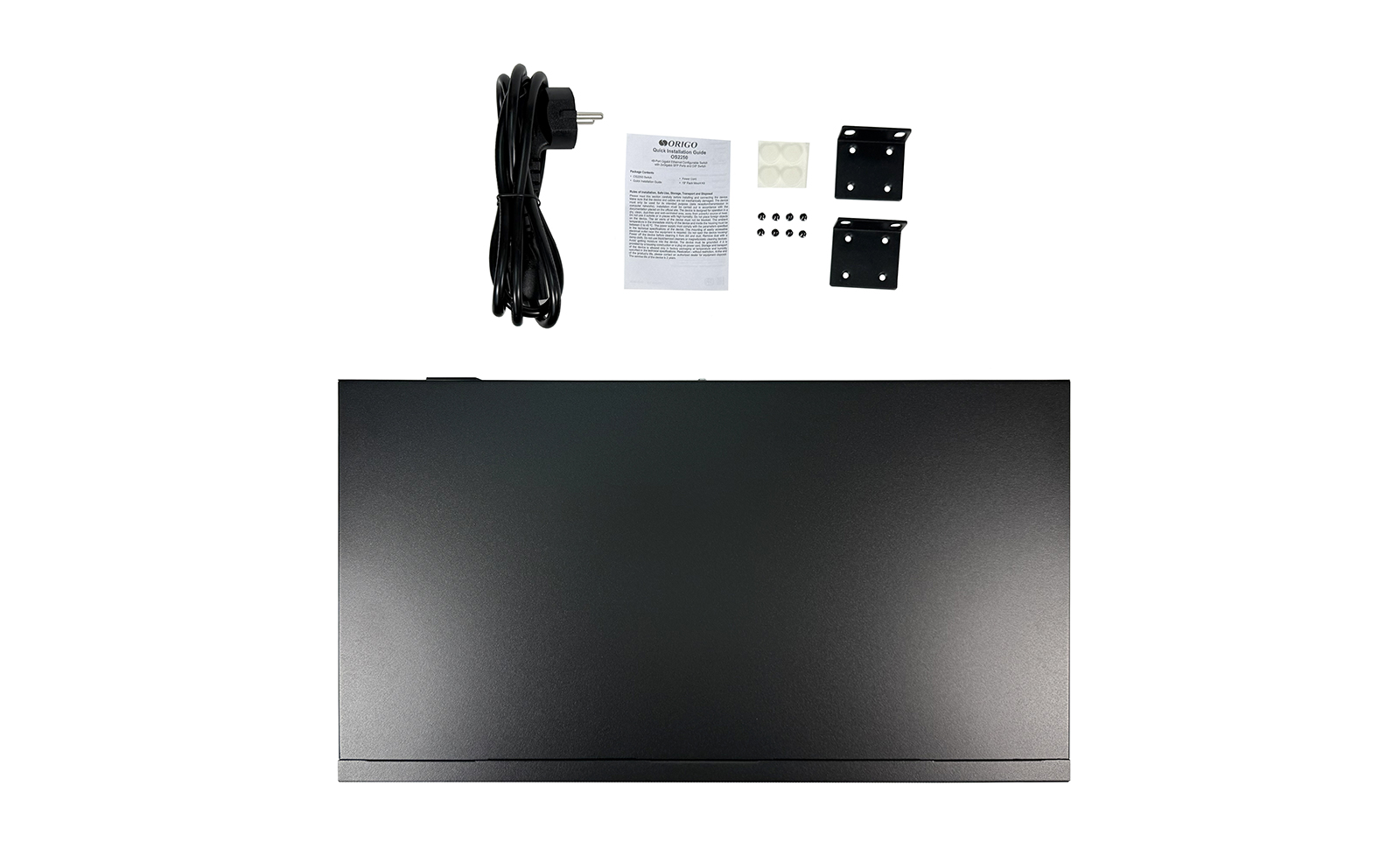

Комплект поставки
|
• Коммутатор OS2250
• Кабель питания (1,4 м)
• Комплект для установки в 19-дюймовую стойку
• Краткое руководство по установке
|
