OS5230P+/370W
Управляемый L3 PoE-коммутатор 12x2.5GBase-T 802.3bt PoE, 12x2.5GBase-T 802.3at PoE, 6x10G SFP+, PoE-бюджет 370 Вт
- 12 портов 100/1000/2.5GBase-T с поддержкой 802.3af/at/bt PoE++ (90 Вт)
- 12 портов 100/1000/2.5GBase-T с поддержкой 802.3af/at PoE+ (30 Вт)
- 6 портов 10G SFP+
- Общий PoE-бюджет – 370 Вт
- Surge Protection – до 6 кВ, ESD-защита – до 8 кВ
- Динамическая маршрутизация RIP, OSPF
- 802.1Q VLAN, Multicast VLAN, Selective Q-in-Q
- ERPS, STP/MSTP/RSTP, LACP для отказоустойчивости
- Администрирование через Web-интерфейс, Telnet, SSH, Console, SNMP
Описание

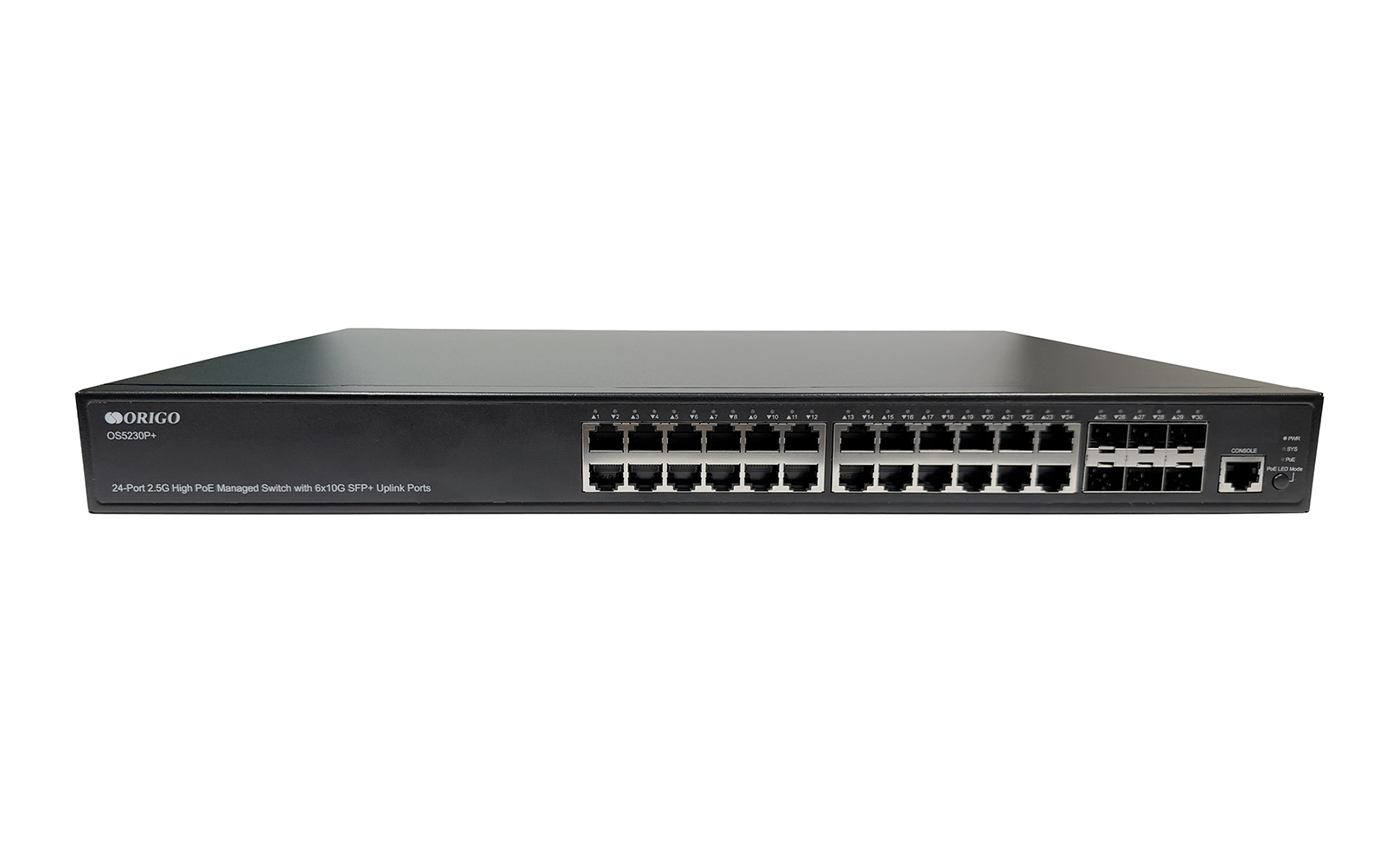

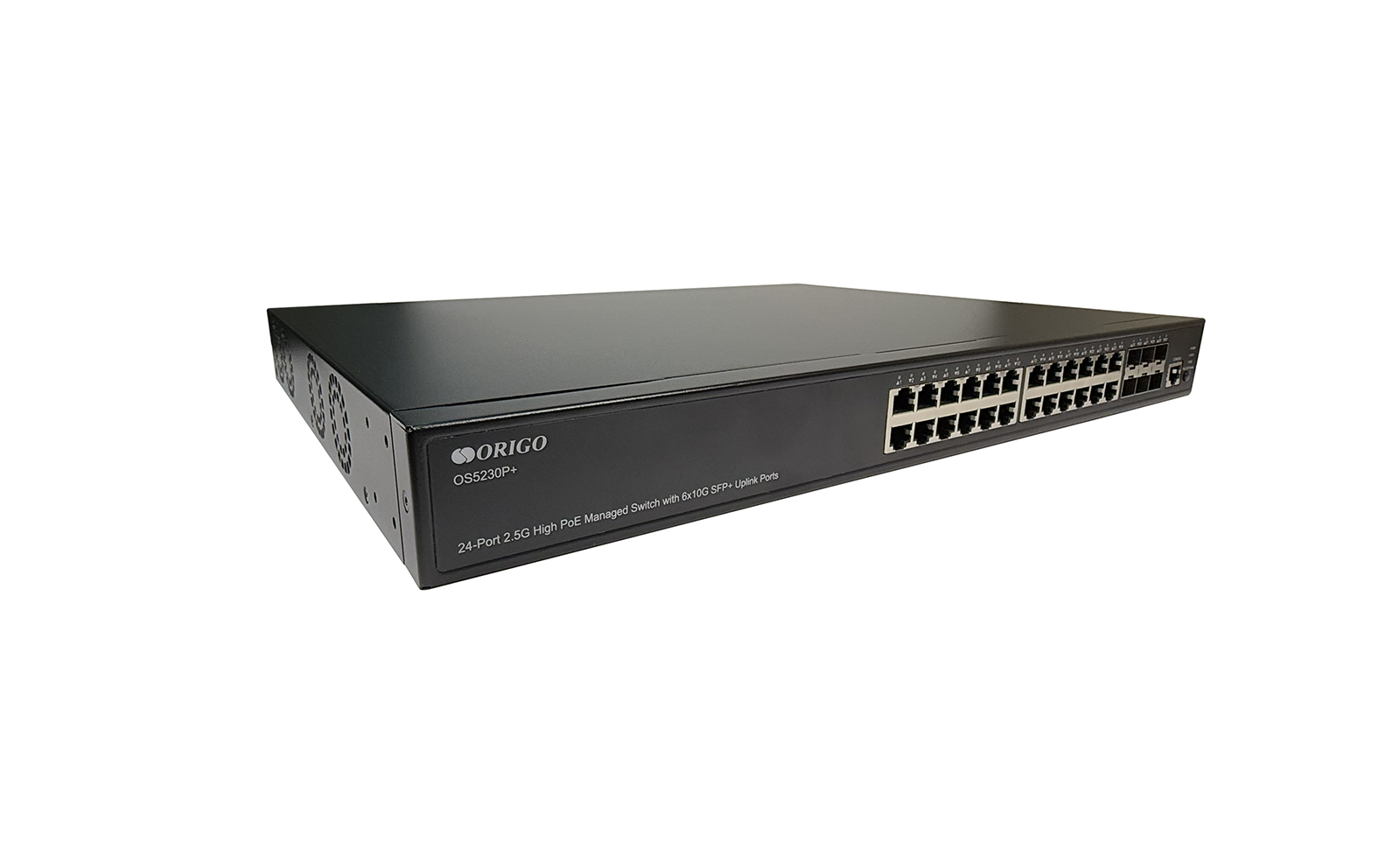

OS5230P+/370W – мультигигабитный управляемый L3-коммутатор с 12 портами 100/1000/2.5GBase-T PoE++, 12 портами 100/1000/2.5GBase-T PoE+ и 6 портами 10G SFP+.
Коммутатор OS5230P+/370W рекомендован для построения и модернизации корпоративных и операторских сетей, которым требуется современное мультигигабитное решение c 10G-аплинками для увеличения пропускной способности на уровнях доступа и агрегации, а также для организации удаленного питания беспроводных точек доступа, камер видеонаблюдения, IP-телефонов и прочего PoE-оборудования.
Порты 1 – 12 поддерживают стандарт 802.3bt PoE++ с возможностью подачи питания до 90 Вт на порт, порты 13 – 24 поддерживают стандарты 802.3af PoE и 802.3at PoE+ с возможностью подачи питания до 30 Вт на порт при общем PoE-бюджете 370 Вт. Встроенная защита от статического электричества обеспечивает устойчивость PoE-портов к наведенному напряжению и снижает вероятность выхода из строя коммутатора и подключенного к нему оборудования при грозовых разрядах.
Функциональные возможности коммутатора включают поддержку динамической маршрутизации RIP и OSPF, расширенные функции обеспечения безопасности, управления качеством обслуживания (QoS) и VLAN. Для повышения производительности и отказоустойчивости коммутатор поддерживает агрегирование каналов связи (LACP), резервирование соединений с помощью протоколов STP/RSTP/MSTP и технологию ERPS, обеспечивающую быстрое восстановление связи при отказе одной из линий в кольце.
Управление осуществляется с помощью интерфейса командной строки (CLI), протокола SNMP и Web-интерфейса.
Характеристики
|
Аппаратное обеспечение
|
|
|
Процессор и память
|
• Процессор: RTL9313
• Оперативная память: 1 ГБ
• Flash-память: 128 МБ (NAND), 4 МБ (NOR)
|
|
Порты
|
• 24 порта 100/1000/2.5GBase-T с поддержкой PoE
• 6 портов 10GBase-X SFP+
• Консольный порт с разъемом RJ-45
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3bz 2.5GBase-T
• IEEE 802.3z 1000Base-X
• IEEE 802.3ae 10GBase-X
• IEEE 802.3af PoE
• IEEE 802.3at PoE+
• IEEE 802.3bt PoE++
• IEEE 802.3x (Управление потоком в режиме полного дуплекса)
• IEEE 802.3az Energy-Efficient Ethernet
|
|
Индикаторы
|
• Power
- Горит – питание включено
- Не горит – питание выключено
• Порты 1 – 24
- Горит зеленым – PoE-устройство подключено к порту (режим PoE) / соединение на скорости 1000/2500 Мбит/с (режим Link)
- Мигает зеленым – передача данных на скорости 1000/2500 Мбит/с
- Горит оранжевым – соединение на скорости 10/100 Мбит/с
- Мигает оранжевым – передача данных на скорости 10/100 Мбит/с
- Не горит – соединение не установлено
• Порты 25 – 30
- Горит зеленым – соединение на скорости 10 Гбит/с
- Мигает зеленым – передача данных на скорости 10 Гбит/с
- Горит оранжевым – соединение на скорости 1000 Мбит/с
- Мигает оранжевым – передача данных на скорости 1000 Мбит/с
- Не горит – соединение не установлено
• SYS
- Мигает – коммутатор загружается или работает
- Не горит – коммутатор не загрузился
• PoE
- Горит – индикаторы портов 1-24 работают в режиме PoE
- Не горит – индикаторы портов 1-24 работают в режиме Link (LNK/ACT)
|
|
Кнопки
|
• PoE LED Mode для переключения индикации портов между режимами PoE и Link/Act
|
|

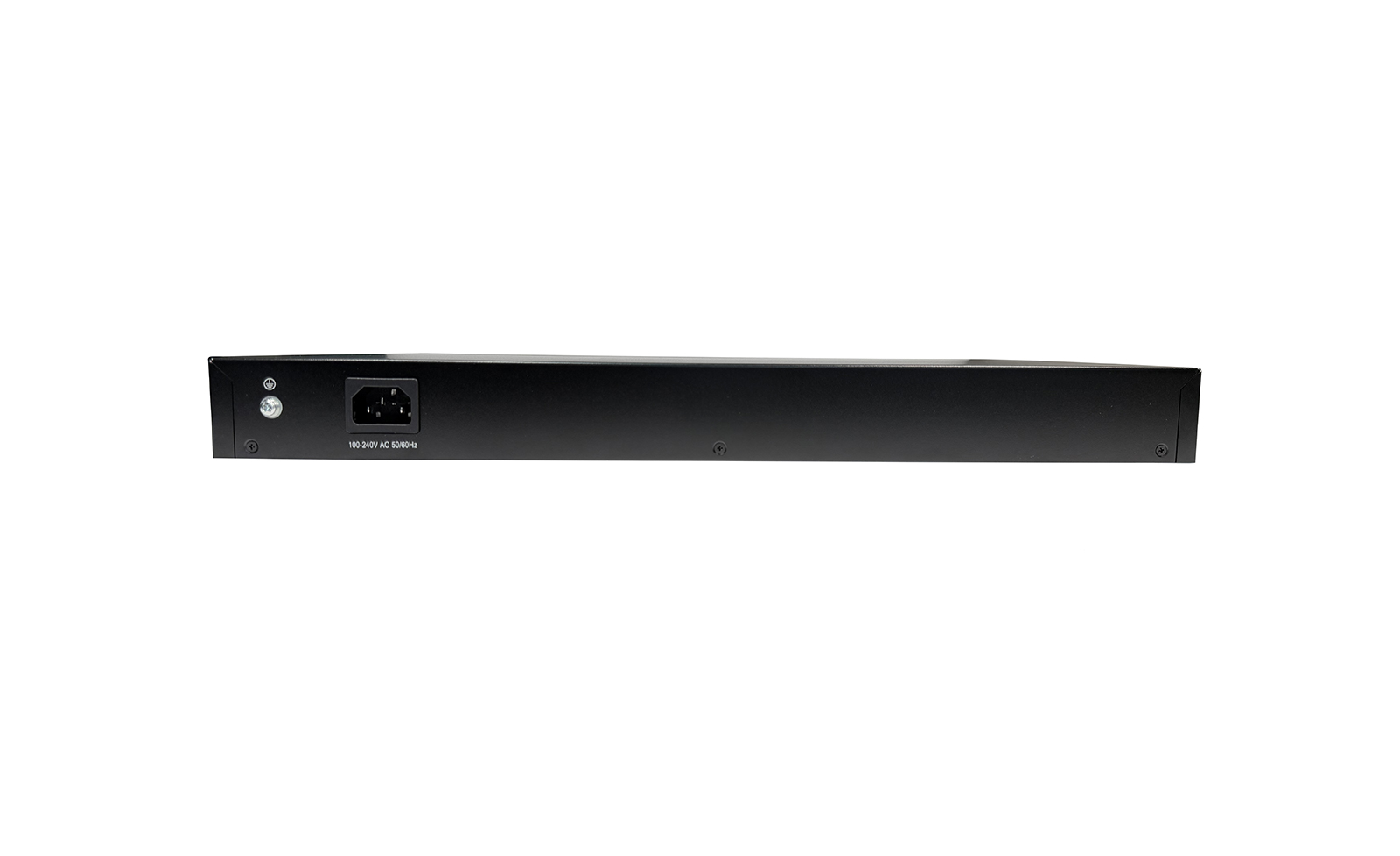

Питание
|
• Разъем для подключения питания (переменный ток)
|
|

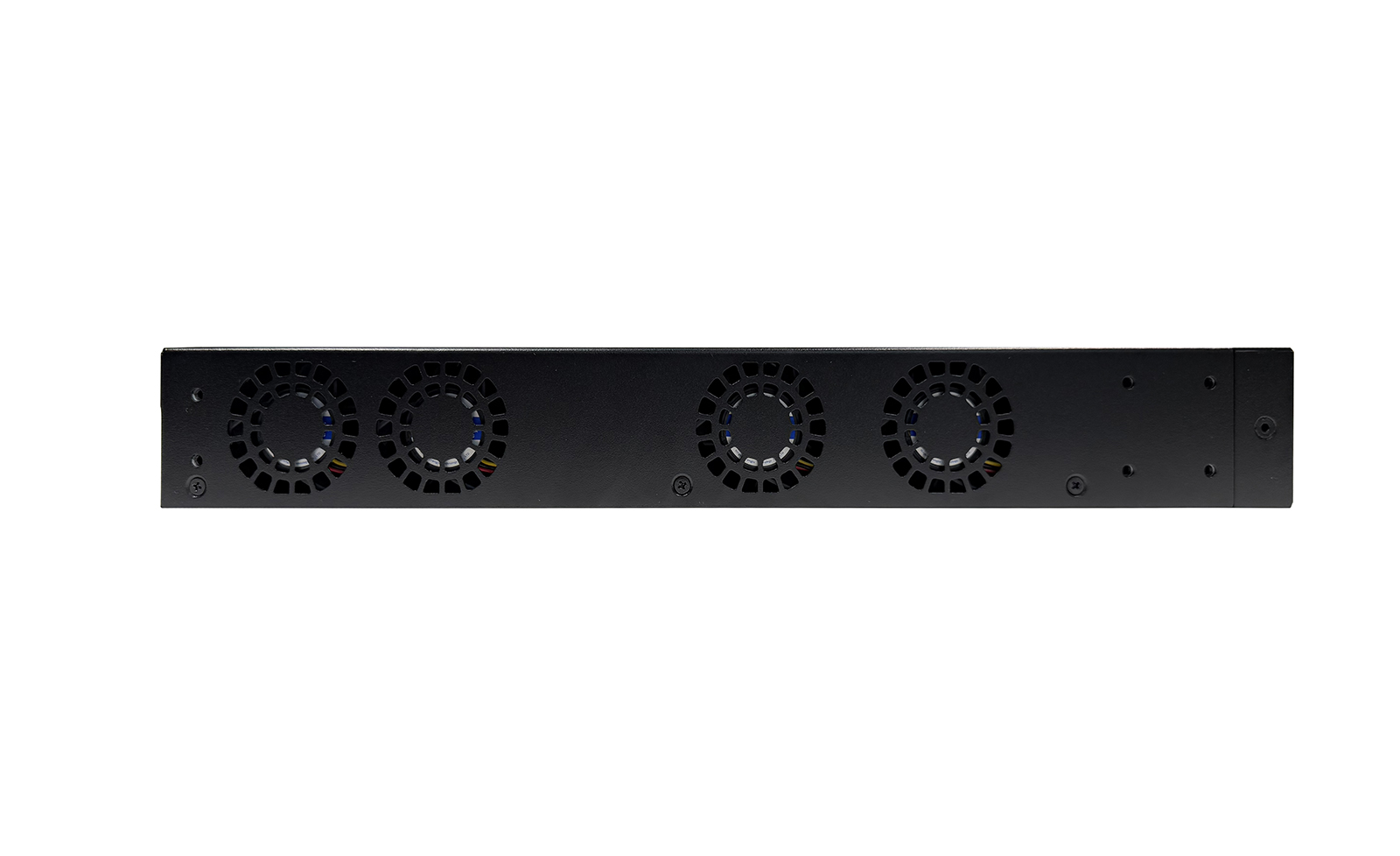

Система вентиляции
|
• 4 вентилятора
|
|
Корпус
|
• Металл
|
|
Установка
|
• На стол
• В 19” стойку
|
|
Производительность
|
|
|
Коммутационная матрица
|
• 240 Гбит/с
|
|
Скорость перенаправления 64-байтных пакетов
|
• 178.57 Mpps
|
|
Метод коммутации
|
• Store-and-forward
|
|
Таблица MAC-адресов
|
• 32К записей
|
|
Буфер пакетов
|
• 2 МБ
|
|
Jumbo-фрейм
|
• 12 КБ
|
|
PoE
|
|
|
Стандарты PoE
|
• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bt
|
|
Порты с поддержкой PoE
|
• Порты 1 – 24
|
|
Макс. мощность на порт
|
• 90 Вт (порты 1 – 12)
• 30 Вт (порты 13 – 24)
|
|
Бюджет мощности PoE
|
• 370 Вт
|
|
Программное обеспечение
|
|
|
Функции уровня 2
|
• Управление потоком
• Link Aggregation
- Static
- 802.3ad
• Loopback Detection
• ERPS
• Spanning Tree Protocol
- 802.1D STP
- 802.1w RSTP
- 802.1s MSTP
• LLDP
• Зеркалирование портов
- One-to-One
- Many-to-One
|
|
Многоадресная рассылка уровня 2
|
• IGMP Snooping
- IGMP v1/v2/v3
- IGMP Snooping Fast Leave
- IGMP Filtering
• MLD Snooping
- MLD v1/v2
|
|
VLAN
|
• 802.1Q, 4094 VLAN
• VLAN на основе MAC-адресов
• VLAN на основе протоколов (802.1v)
• VLAN на основе подсетей
• Double VLAN (Q-in-Q)
- Selective Q-in-Q
• VLAN Translation
|
|
Функции уровня 3
|
• Статическая маршрутизация IPv4/IPv6
• RIPv1/v2/ng
• OSPFv2
• ARP
• ARP Proxy
• VRRP
|
|
QoS
|
• 802.1p
• DSCP
• Обработка очередей
- Strict Priority (SP)
- Weighted Round Robin (WRR)
- Weighted Fair Queuing (WFQ)
- Weighted Deficit Round Robin (WDRR)
- SP+WFQ
- SP+WRR
• Управление полосой пропускания
• 8 выходных очередей
|
|
Списки управления доступом (ACL)
|
• ACL на основе:
- MAC-адреса
- IP-адреса
- VLAN ID
- Приоритета 802.1p
- L3-протокола
- DSCP
• ACL по расписанию
|
|
Безопасность
|
• IP Source Guard
• Изоляция портов
• Защита от сетевого шторма
• Предотвращение атак ARP Spoofing
• Предотвращение атак DoS
• DHCP Snooping
|
|
AAA
|
• Аутентификация 802.1X:
- Управление доступом на основе портов
- Управление доступом на основе MAC-адресов
• Аутентификация на основе RADIUS и TACACS+
|
|
OAM
|
• Диагностика кабеля
• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnostics Monitoring)
|
|
Управление
|
• Web-интерфейс
• CLI
• Telnet
• SSH
• Системный журнал
• SNMP
• RMON
• SNTP
• Ping/Traceroute
• DHCP-сервер
• DHCP-клиент
• DHCP Relay
• DHCP Option 82, 60
|
|
Физические параметры
|
|
|
Размеры устройства (Д x Ш x В)
|
• 440 x 330 x 44 мм
|
|
Вес устройства
|
• 5 кг
|
|
Размеры упаковки
|
• 52 х 44,5 х 12,8 см
|
|
Вес брутто
|
• 5,84 кг
|
|
Условия эксплуатации
|
|
|
Питание
|
• 100-240 В переменного тока, 50/60 Гц
• Длина кабеля питания: 1,7 м
|
|
Surge Protection
|
• До 6 кВ в обычном режиме (RJ-45)
• До 4 кВ в обычном режиме (питание)
• До 2 кВ в дифференциальном режиме (питание)
|
|
Защита от статического электричества (ESD)
|
• До 6 кВ при контактном разряде
• До 8 кВ при воздушном разряде
|
|
Температура
|
• Рабочая: от 0 до 45 °C
• Хранения: от -40 до 70 °C
|
|
Влажность
|
• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата
|
|
Комплектация
|
|
|

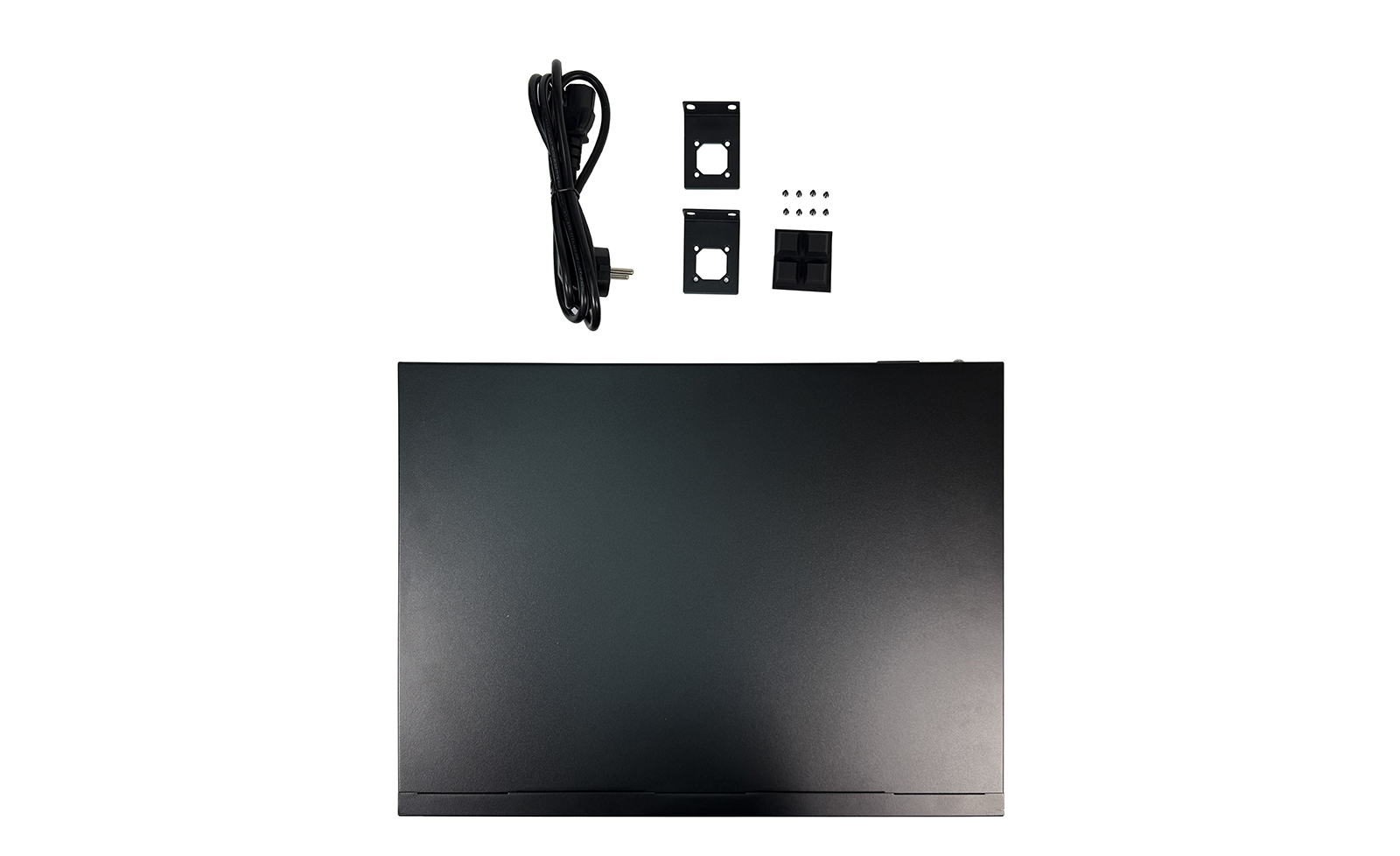

Комплект поставки
|
• Коммутатор OS5230P+/370W
• Кабель питания (1,7 м)
• Комплект для установки в 19-дюймовую стойку
• Краткое руководство по установке
|
