OS5210
Управляемый L3 коммутатор
8x2.5GBase-T, 2x10G SFP+
ПРОЕКТ СТРАНИЦЫ
(информация может быть изменена)
- 8 портов 100/1000/2.5GBase-T с автосогласованием скорости
- 2 порта 10G SFP+
- Динамическая маршрутизация RIP, OSPF
- 802.1Q VLAN, Multicast VLAN, Voice/Surveillance VLAN
- Аутентификация 802.1X, ACL, Port Security
- ERPS, STP/MSTP/RSTP, LACP для отказоустойчивости
- QoS для приоритизации трафика
- Администрирование через Web-интерфейс, Telnet, SSH, Console, SNMP
Описание

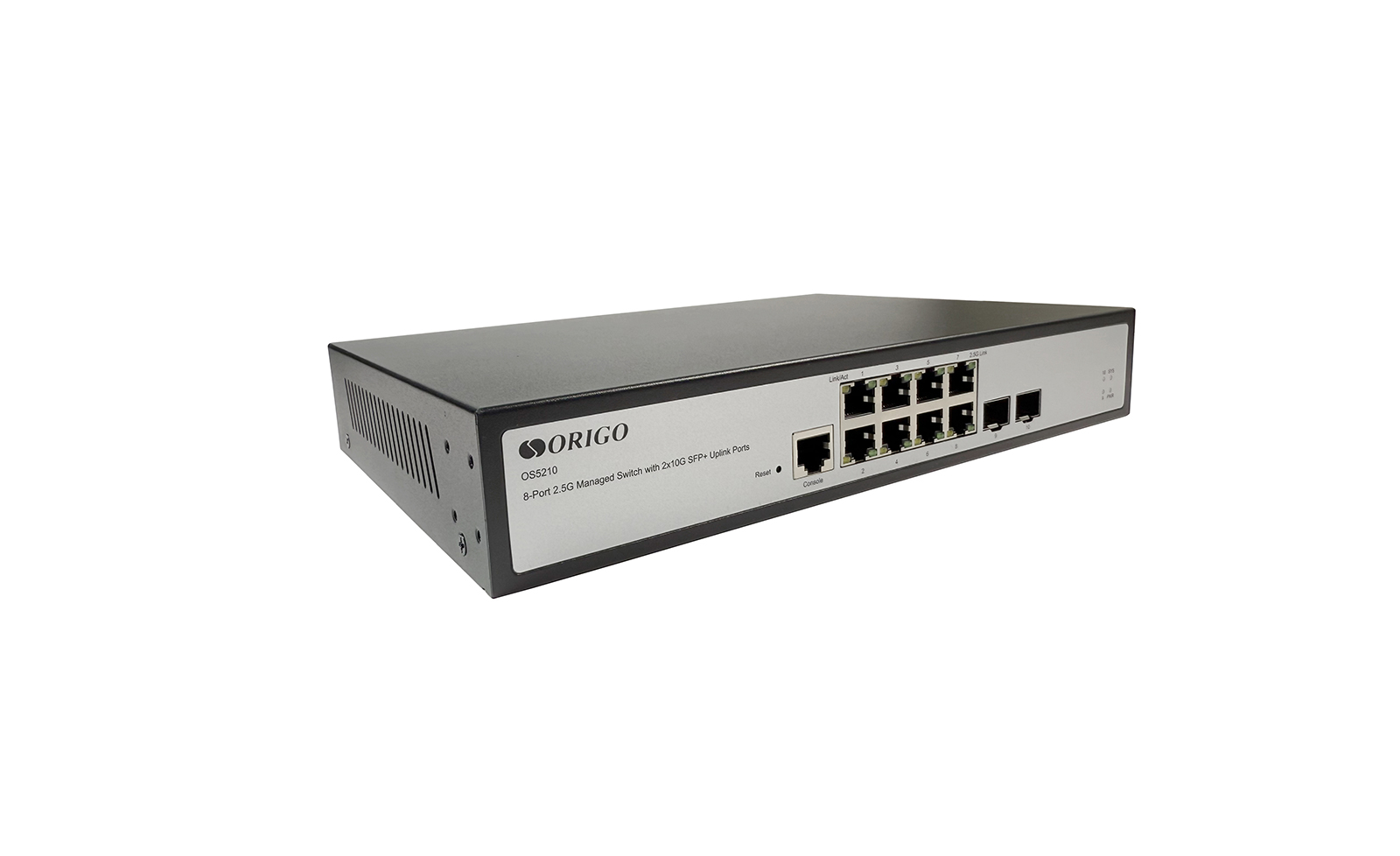

OS5210 – мультигигабитный управляемый L3-коммутатор c 8 портами 100/1000/2.5GBase-T и 2 портами 10G SFP+.
Коммутатор ORIGO OS5210 представляет собой современное решение для построения и модернизации корпоративных и операторских сетей связи. Поддержка 2.5G позволяет увеличить пропускную способность сети в 2,5 раза по сравнению с гигабитными решениями без дорогостоящей замены кабельной инфраструктуры, а 10G-аплинки обеспечивают высокоскоростное подключение к серверам и магистрали.
Функциональные возможности коммутатора включают поддержку динамической маршрутизации RIP и OSPF, расширенные функции обеспечения безопасности, управления качеством обслуживания (QoS) и VLAN. Для повышения производительности и отказоустойчивости коммутатор поддерживает агрегирование каналов связи (LACP), резервирование соединений с помощью протоколов STP/RSTP/MSTP и технологию ERPS, обеспечивающую быстрое восстановление связи при отказе одной из линий в кольце.
Управление осуществляется с помощью интерфейса командной строки (CLI), протокола SNMP и Web-интерфейса.
Характеристики
|
Аппаратное обеспечение
|
|
|
Процессор и память
|
• Процессор: RTL9302C
• Оперативная память: 512 МБ
• Flash-память: 16 МБ
|
|

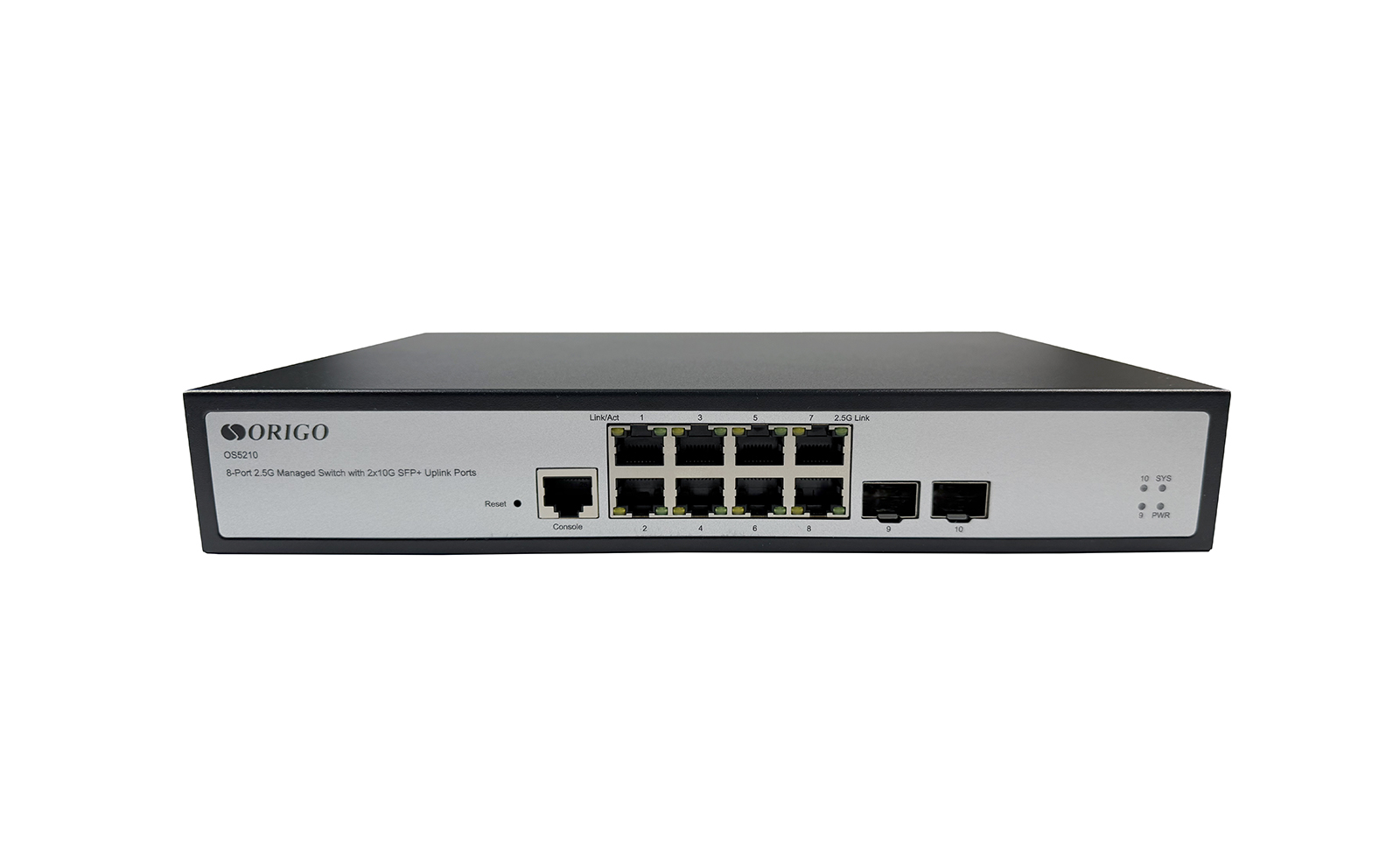

Порты
|
• 8 портов 10/100/1000/2.5GBase-T (RJ-45)
• 2 порта 10GBase-X SFP+
• Консольный порт с разъемом RJ-45
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3bz 2.5GBase-T
• IEEE 802.3z 1000Base-X
• IEEE 802.3ae 10GBase-X
|
|
Индикаторы
|
• PWR
- Горит – питание включено
- Не горит – питание выключено
• Link/ACT (на портах 1 – 10)
- Горит постоянно – устройство подключено
- Мигает – передача данных
- Не горит – соединение не установлено
• SYS
- Мигает – коммутатор работает корректно
- Не горит – питание выключено или произошел сбой, коммутатор не готов к работе
|
|
Кнопки
|
• Reset
|
|

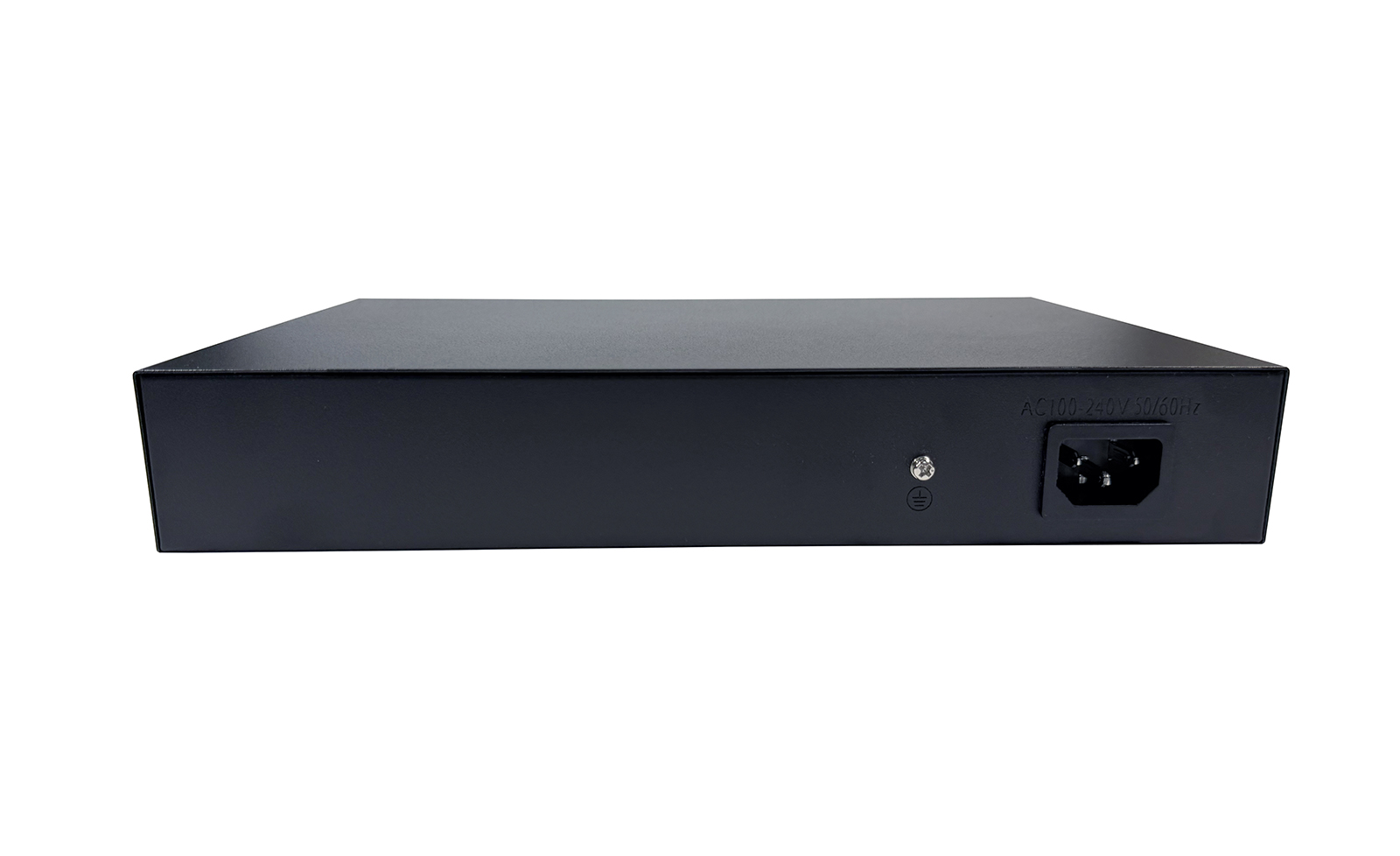

Питание
|
• Разъем для подключения питания (переменный ток)
|
|
Система вентиляции
|
• Пассивная
|
|
Корпус
|
• Металл
|
|
Установка
|
• На стол
• В 19” стойку
|
|
Производительность
|
|
|
Коммутационная матрица
|
• 80 Гбит/с
|
|
Скорость перенаправления 64-байтных пакетов
|
• 59.52 Mpps
|
|
Буфер пакетов
|
• 1,5 МБ
|
|
Метод коммутации
|
• Store-and-forward
|
Таблица MAC-адресов |
• 16К записей |
Размер таблицы маршрутизации |
• 6K(IPv4)/2K(IPv6) |
Размер таблицы коммутации L3 |
• 6K(IPv4)/2K(IPv6) |
|
Jumbo-фрейм
|
• 12 КБ
|
|
Программное обеспечение
|
|
|
Функции уровня 2
|
• Управление потоком
• Link Aggregation
- Static
- 802.3ad
- Макс. 64 групп на устройство/ 8 портов на группу
• Loopback Detection
• ERPS
• Spanning Tree Protocol
- 802.1D STP
- 802.1w RSTP
- 802.1s MSTP
- BPDU Filtering
• LLDP
• LLDP-MED
• Зеркалирование портов
- One-to-One
- Many-to-One
|
|
VLAN
|
• 802.1Q, 4094 VLAN
• VLAN на основе MAC-адресов
• VLAN на основе протоколов (802.1v)
• Voice VLAN
• Surveillance VLAN
• GVRP:
- Поддержка до 4K групп
• Multicast VLAN
• Q-in-Q
- Port-based
|
|
Многоадресная рассылка уровня 2
|
• IGMP Snooping
- IGMP v1/v2/v3
- Поддержка до 1К групп
- IGMP Snooping Fast Leave
- IGMP Filtering
• MLD Snooping
- MLD v1/v2
- Поддержка до 1К групп
|
|
Функции уровня 3
|
• Макс. кол-во IP-интерфейсов: 32
• 8K ARP-записей
• Статическая маршрутизация IPv4/IPv6
- 6K маршрутов IPv4
- 2K маршрутов IPv6
• RIPv1/v2
• OSPFv2
|
|
QoS
|
• 802.1p
• CoS на основе:
- DSCP
- IP Precedence
• Обработка очередей
- Strict Priority (SP)
- Weighted Round Robin (WRR)
• Управление полосой пропускания
• 8 выходных очередей
|
|
Списки управления доступом (ACL)
|
• 2K ACL-записей
• ACL на основе:
- MAC-адреса
- IP-адреса
- Ether Type
- VLAN ID
- Приоритета 802.1p
- Типа протокола
- DSCP
- номера TCP/UDP-порта
|
|
Безопасность
|
• Port Security
- Поддержка до 16K MAC-адресов на порт
• Изоляция портов
• Защита от шторма
• IP Source Guard
• Dynamic ARP Inspection
• Предотвращение атак ARP Spoofing
- Макс. количество записей: 1K
• Предотвращение атак DoS
• IP-MAC-Port Binding
• IP-MAC-Port-VLAN Binding
• DHCP Snooping
• DHCPv6 Snooping
|
|
AAA
|
• Аутентификация 802.1X:
- Управление доступом на основе портов
- Управление доступом на основе MAC-адресов
- Управление доступом на основе Web
• Аутентификация на основе RADIUS и TACACS+
• RADIUS-сервер с поддержкой протокола IPv6
|
|
OAM
|
• Диагностика кабеля
• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnostics Monitoring)
|
|
Управление
|
• Web-интерфейс
• CLI
• Telnet
• SSH
• FTP
• TFTP
• Системный журнал
• SNMP v1/v2c/v3
• SNMP Traps
• SNTP
• Резервное копирование/обновление программного обеспечения
• Ping/Traceroute для IPv4/IPv6
• DHCP-клиент
• DHCP Relay
• DHCPv6 Relay
• DHCP Option 82
• DNS-клиент для IPv4/IPv6
|
|
Физические параметры
|
|
|
Размеры устройства (Д x Ш x В)
|
• 271 x 181,5 x 44,5 мм
|
|
Вес устройства
|
• 1,18 кг
|
|
Размеры упаковки
|
• 34,5 х 26,2 х 8,7 см
|
|
Вес брутто
|
• 1,72 кг
|
|
Условия эксплуатации
|
|
|
Питание
|
• 100-240 В переменного тока, 50/60 Гц
• Длина кабеля питания: 1,4 м
|
|
MTBF (часы)
|
• Более 100 000
|
|
Температура
|
• Рабочая: от 0 до 40 °C
• Хранения: от -40 до 70 °C
|
|
Влажность
|
• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата
|
|
Комплектация
|
|
|
Комплект поставки
|
• Коммутатор OS5210
• Кабель питания (1,4 м)
• Комплект для установки в 19-дюймовую стойку
• Краткое руководство по установке
|
