OS2210F
Конфигурируемый коммутатор
8x1000Base-T, 2x1000Base-X SFP,
DIP-переключатель
- 8 портов 10/100/1000Base-T (RJ-45) с автосогласованием скорости
- 2 порта 1000Base-X SFP для подключения по оптике
- Режим VLAN для изоляции трафика портов 1 – 8
- Конфигурирование режимов работы с помощью DIP-переключателя
- Прочный металлический корпус
- Крепление на стену
- Бесшумная работа
Описание

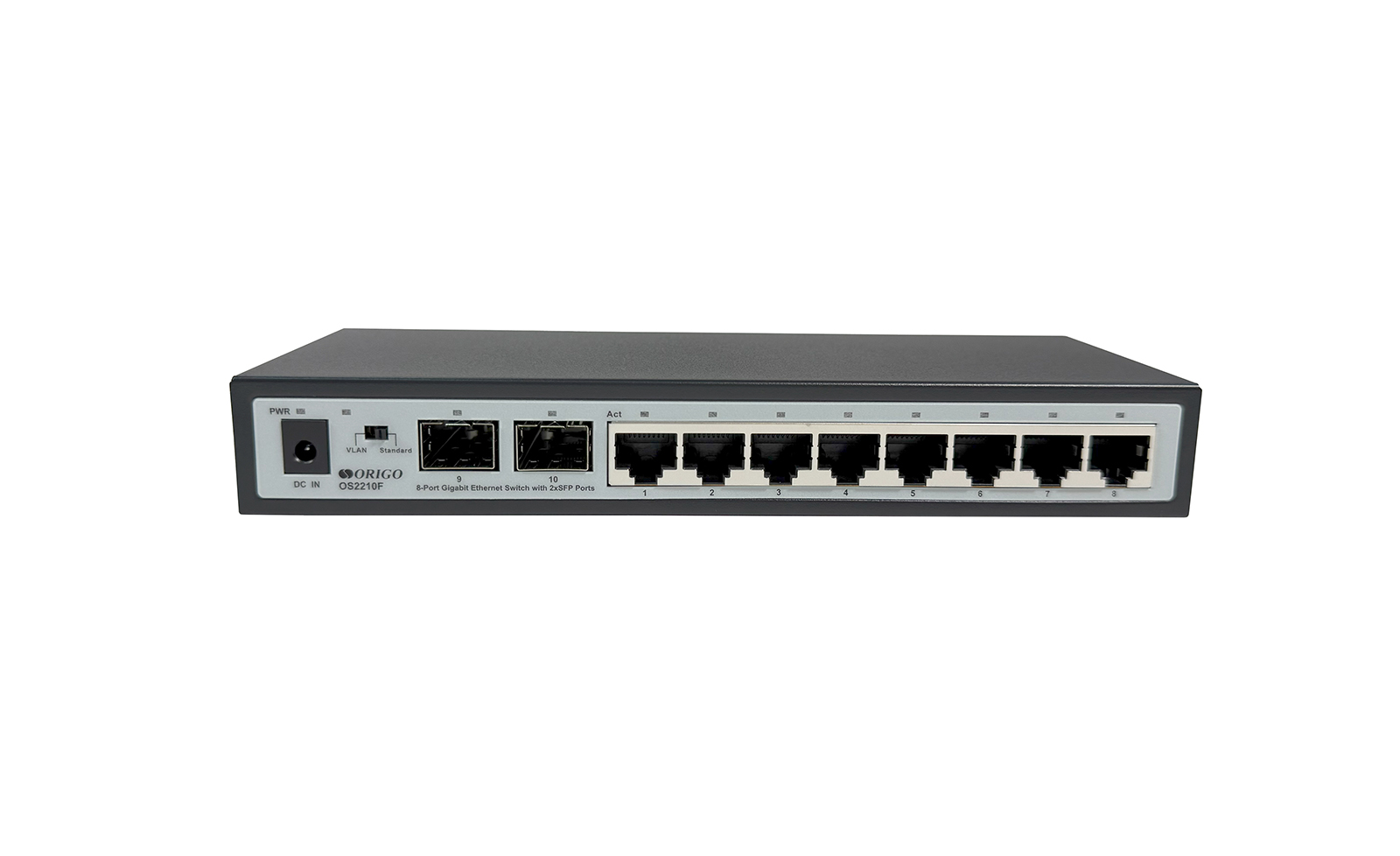

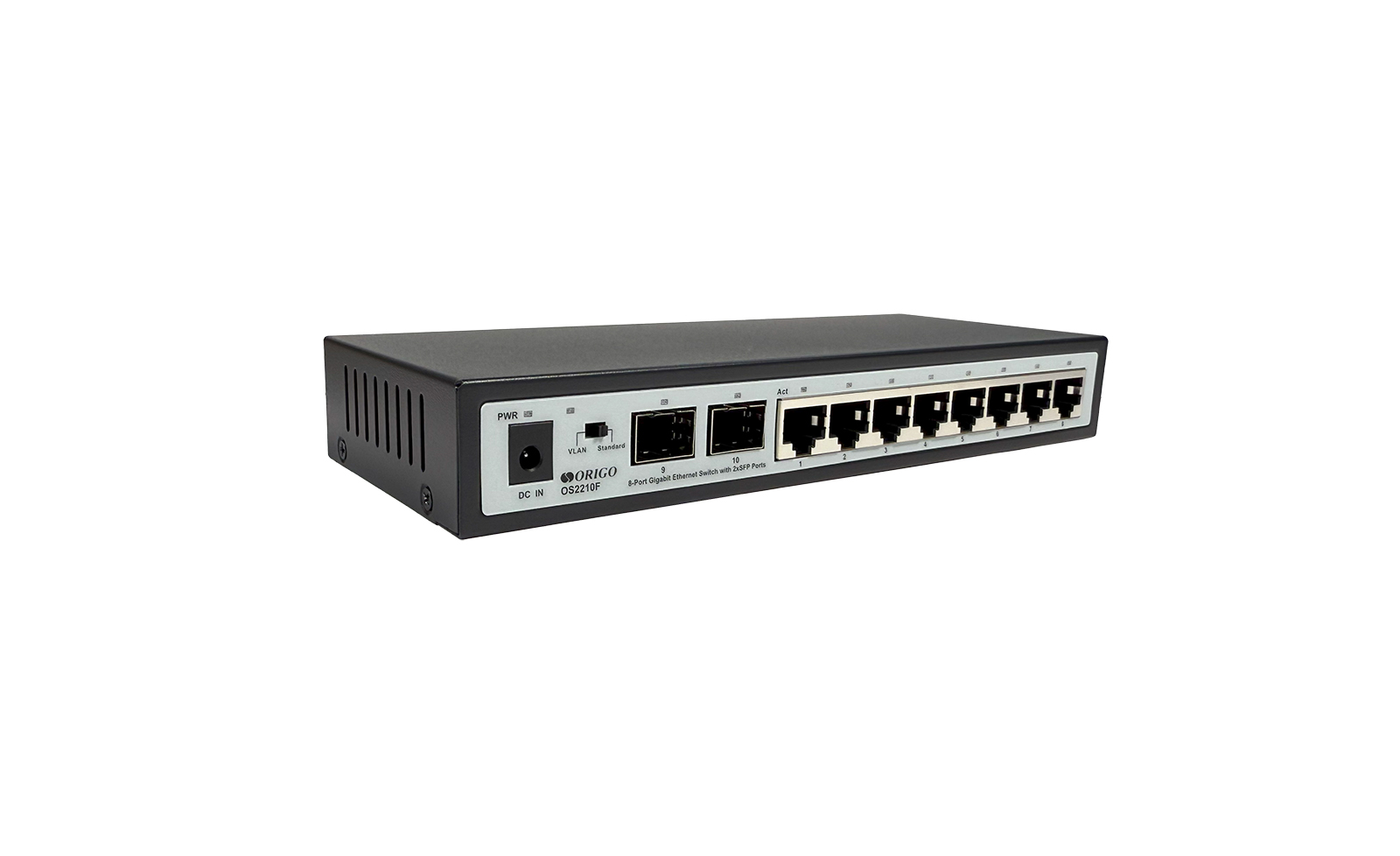

OS2210F – конфигурируемый коммутатор c 8 портами 10/100/1000Base-T и 2 портами 1000Base-X SFP.
Коммутатор ORIGO OS2210F представляет собой простое и доступное гигабитное решение с оптическими uplink-портами для подключения небольших рабочих групп на предприятиях, в офисах, учебных классах и медицинских учреждениях.
Режим VLAN позволяет изолировать трафик подключенных устройств и обеспечить безопасность передаваемых данных. Конфигурирование режимов осуществляется аппаратно с помощью DIP-переключателя.
Конструктивно OS2210F выполнен в компактном и прочном металлическом корпусе с возможностью настенного монтажа. Пассивная система охлаждения обеспечивает бесшумную работу устройства и позволяет размещать коммутатор вблизи рабочих мест.
Характеристики
|
Аппаратное обеспечение
|
|
|
Аппаратная версия
|
• A2
|
|
Чипсет
|
• EN8850DH
|
|
Порты
|
• 8 портов 10/100/1000Base-T с разъемом RJ-45
• 2 порта 1000Base-X SFP
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3z 1000Base-X
• IEEE 802.3x (Управление потоком)
• IEEE 802.3az Energy-Efficient Ethernet
• Автосогласование скорости и режима дуплекса
• Автоопределение типа кабеля MDI/MDIX на всех медных портах
|
|
Скорость передачи данных
|
• Gigabit Ethernet:
- 2000 Мбит/с (полный дуплекс)
• Fast Ethernet:
- 100 Мбит/с (полудуплекс)
- 200 Мбит/с (полный дуплекс)
• Ethernet:
- 10 Мбит/с (полудуплекс)
- 20 Мбит/с (полный дуплекс)
|
|
Индикаторы
|
• Power
- Горит – питание включено
- Не горит – питание выключено
• Act (на портах 1 – 10)
- Горит постоянно – устройство подключено
- Мигает – передача данных
- Не горит – соединение не установлено
|
|
Режимы работы DIP-переключателя
|
• Стандартный режим
• Режим VLAN для изоляции трафика портов 1 – 8
|
|
Система вентиляции
|
• Пассивная (без вентиляторов)
|
|
Разъем питания
|
• Разъем для подключения адаптера питания (постоянный ток)
|
|
Корпус
|
• Металл
|
|
Установка
|
• На стол
• На стену
|
|
Производительность
|
|
|
Коммутационная матрица
|
• 20 Гбит/с
|
|
Метод коммутации
|
• Store-and-forward
|
|
Размер таблицы MAC‑адресов
|
• 2K записей
|
|
Скорость перенаправления пакетов
|
• 14 880 pps (10 Мбит/с)
• 148 800 pps (100 Мбит/с)
• 1 488 000 pps (1000 Мбит/с)
|
|
Буфер пакетов
|
• 384 КБ
|
|
Jumbo-фрейм
|
• 15 КБ
|
|
Физические параметры
|
|
|
Размеры устройства
(Д x Ш x В) |
• 198 x 73 x 29 мм
|
|
Вес устройства |
• 0,34 кг |
|
Размеры упаковки |
• 21,5 x 10,5 x 6,5 см |
|
Вес брутто |
• 0,5 кг |
|
Условия эксплуатации
|
|
|
Питание
|
• Адаптер питания:
- Вход: 100-240 В переменного тока, 50/60 Гц
- Выход: 12 В постоянного тока 0,5 А
• Длина кабеля адаптера питания: 1,2 м
|
|
Макс. потребляемая мощность
|
• 4,6 Вт
|
|
Температура
|
• Рабочая: от 0 до 40 °C
• Хранения: от -40 до 70 °C
|
|
Влажность
|
• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата
|
|
Комплектация
|
|
|

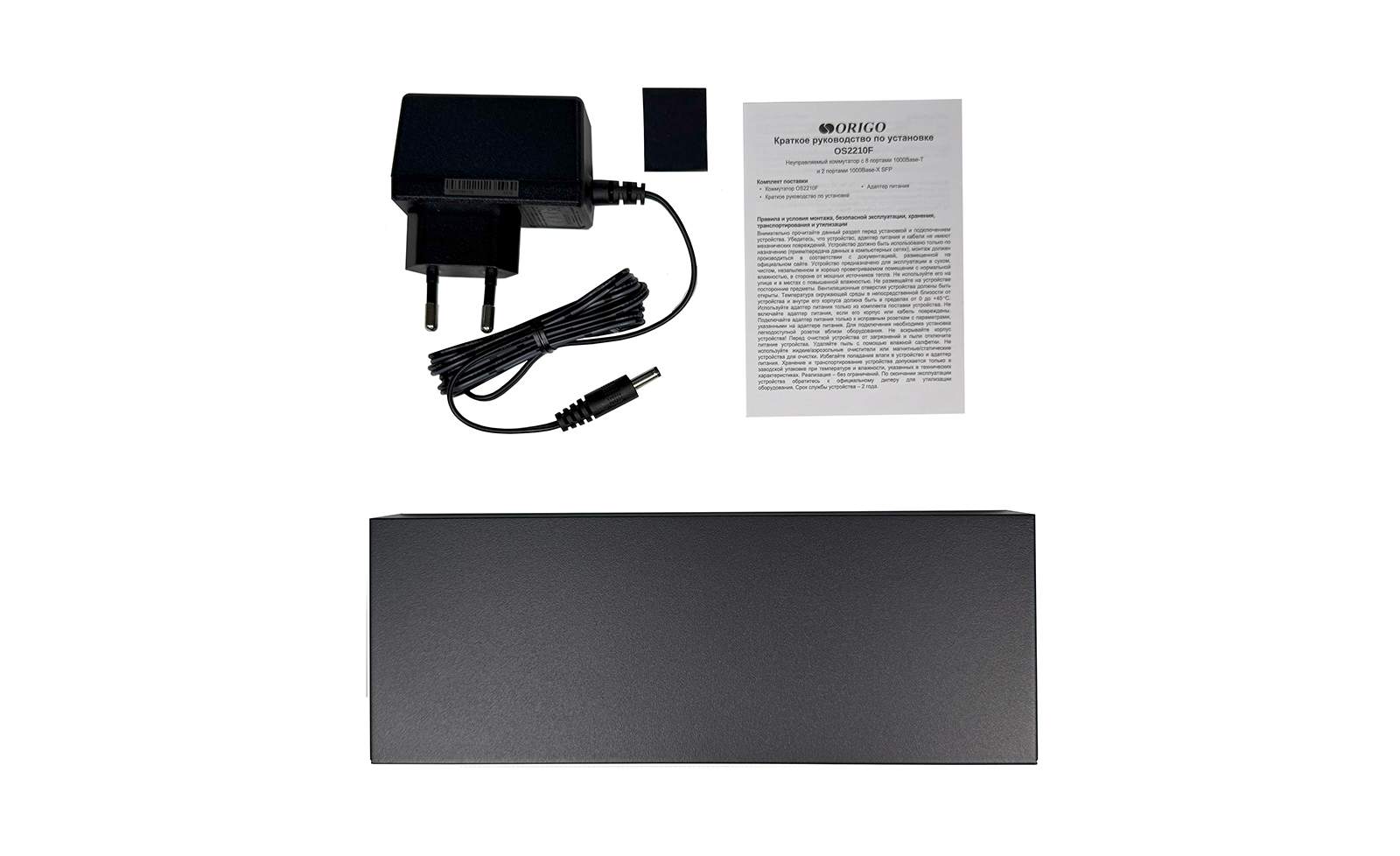

Комплект поставки
|
• Коммутатор OS2210F
• Адаптер питания (длина кабеля 1,2 м)
• Краткое руководство по установке
|
