OS3254M
Управляемый L3 коммутатор
24x1000Base-T, 24x100/1000Base-X SFP, 6x10G SFP+
ПРОЕКТ СТРАНИЦЫ
(информация может быть изменена)
- 24 медных порта 10/100/1000 (RJ-45)
- 24 оптических порта 100/1000Base-X SFP
- 6 uplink-портов 10G SFP+
- 2 источника питания AC c поддержкой горячей замены
- 3 модуля вентиляторов с автоматической регулировкой скорости вращения
- Защита от статического электричества до 6 кВ
- Динамическая маршрутизация RIP, IS-IS, OSPF, BGP
- PIM-SM для маршрутизации multicast-трафика
- 802.1Q VLAN, Selective Q-in-Q, Multicast VLAN
- MLAG, ERPS, STP/RSTP/MSTP для отказоустойчивости
- Аутентификация 802.1X, ACL, IP Source Guard
- Администрирование через Web-интерфейс, Telnet, SSH, Console, SNMP
Описание

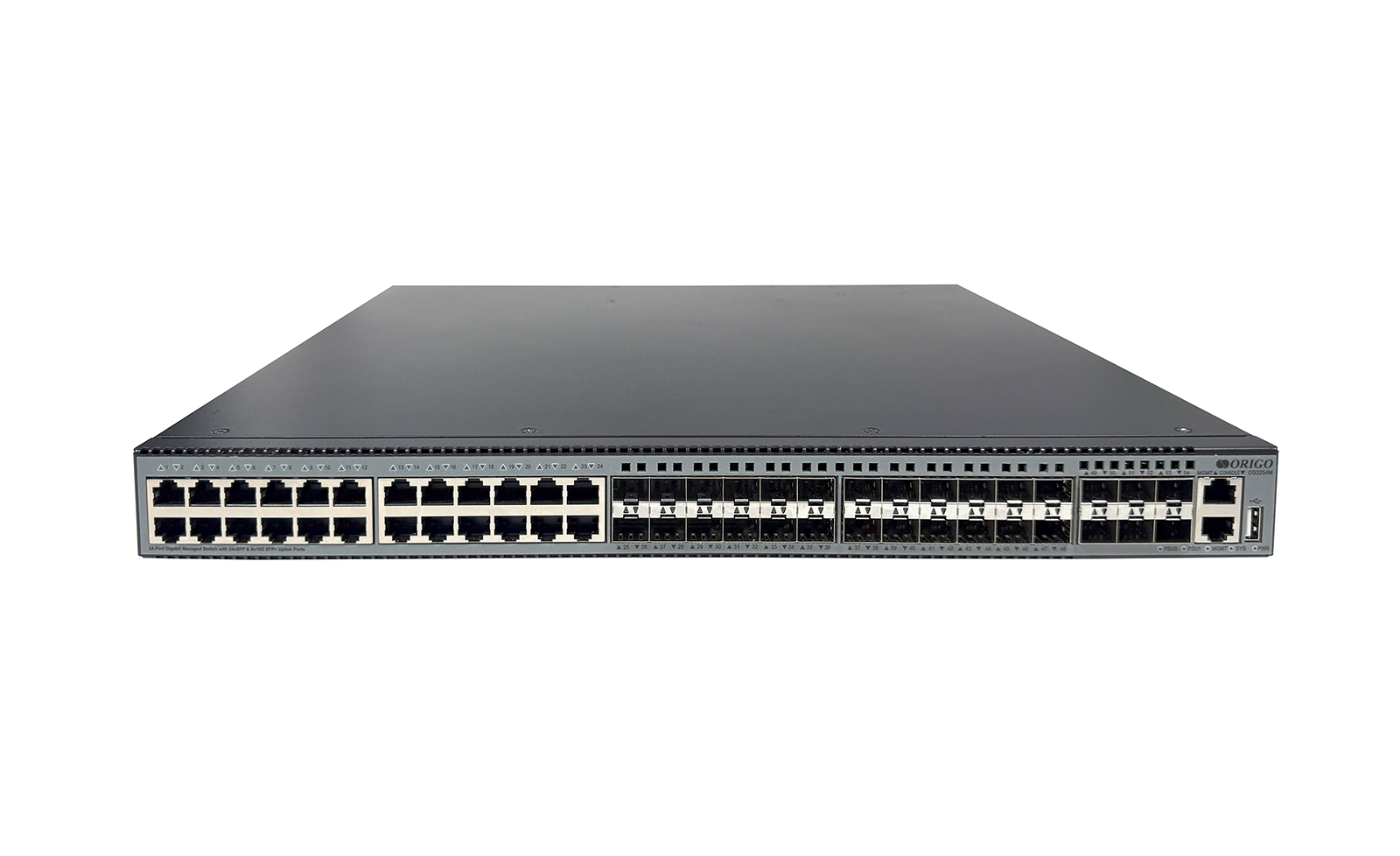

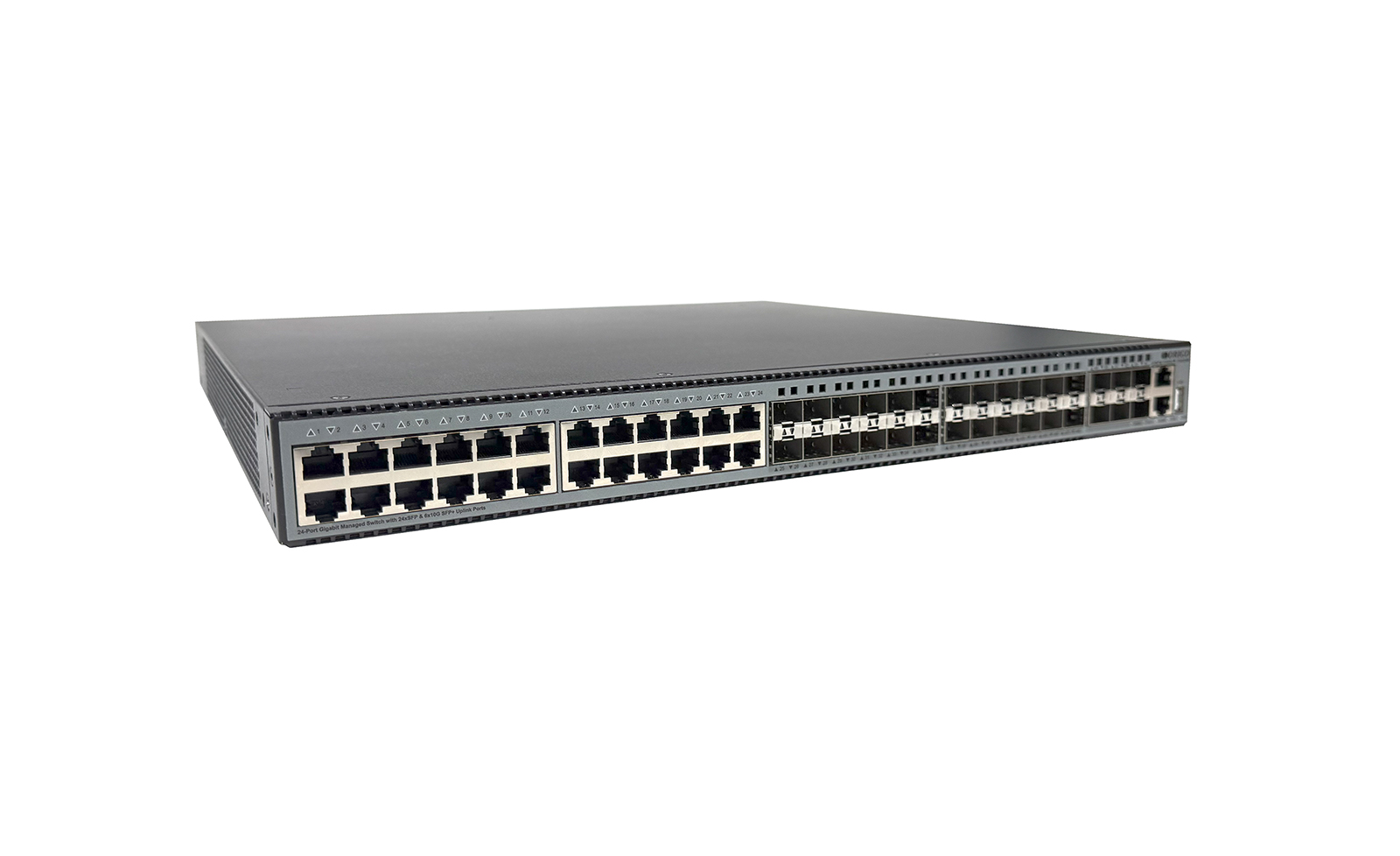

OS3254M – управляемый L3-коммутатор c 24 гигабитными портами 1000Base-T, 24 портами 100/1000Base-X SFP и 6 портами 10G SFP+.
Коммутатор ORIGO OS3254M рекомендован для использования в корпоративных и операторских сетях, где требуется высокопроизводительное и отказоустойчивое решение уровня агрегации с поддержкой 10G-аплинков и высокой плотностью гигабитных медных и оптических портов.

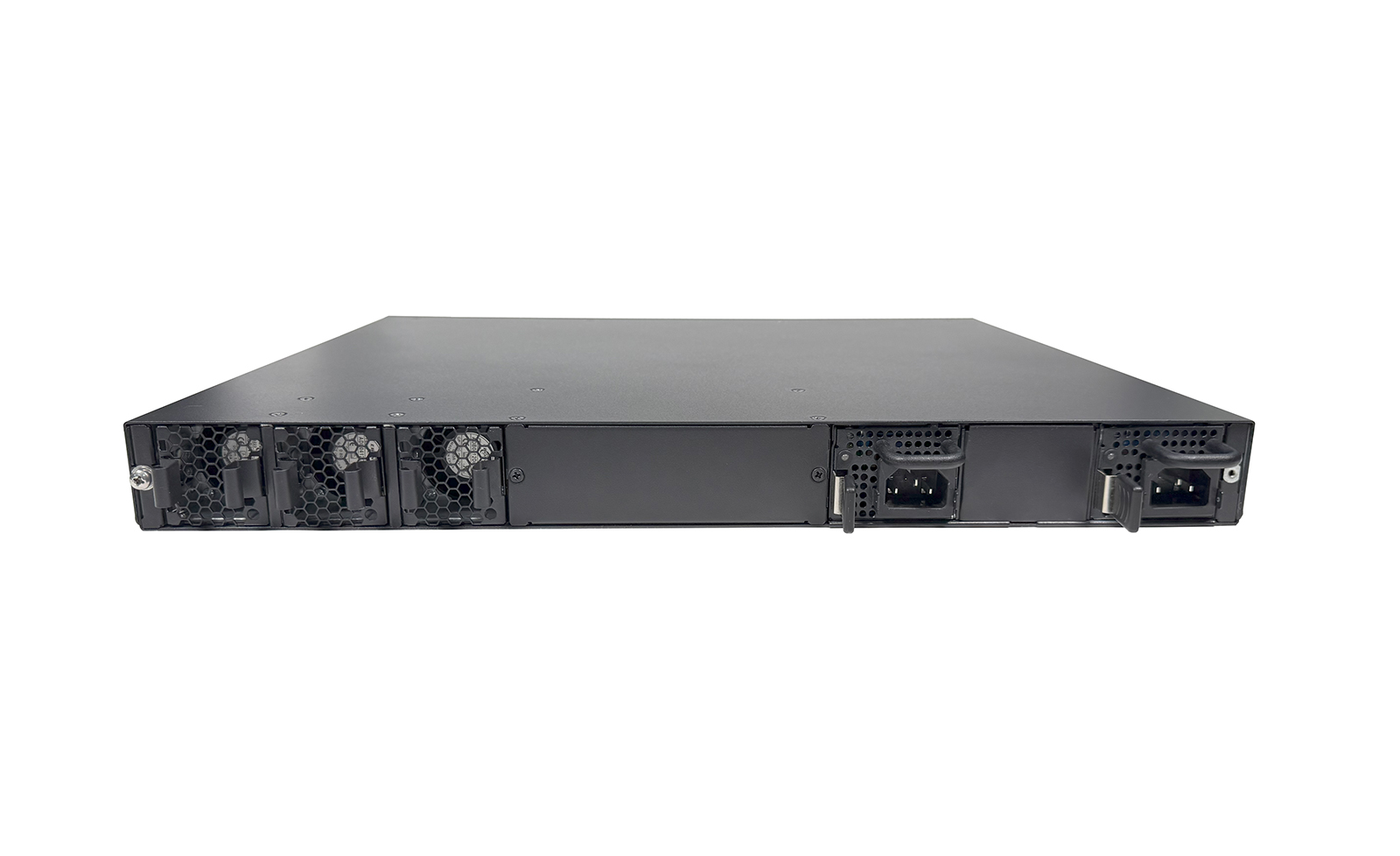

OS3254M оснащен 3 модулями вентиляторов с автоматической регулировкой скорости вращения и 2 модулями питания AC с возможностью горячей замены. Защита от статического электричества до 6 кВ обеспечивает устойчивость медных портов к наведенному напряжению и существенно снижает риск повреждения коммутатора и подключенных к нему устройств при грозовых разрядах. Такая архитектура позволяет использовать коммутатор в критически важных сегментах сети, где требуются непрерывная доступность и повышенная отказоустойчивость.
Функциональные возможности коммутатора включают поддержку протоколов маршрутизации (RIP, IS-IS, OSPF, BGP, PIM), расширенные функции обеспечения безопасности, QoS, VLAN, а также широкий набор технологий повышения отказоустойчивости и управляемости. Для построения надежных сетей реализовано агрегирование каналов связи (LACP, MLAG), резервирование соединений с помощью протоколов STP/RSTP/MSTP и технология ERPS, обеспечивающая быстрое восстановление связи при отказе одной из линий в кольце. Также поддерживается OAM-функционал, упрощающий мониторинг и устранение неисправностей в сети Ethernet.
Характеристики
|
Аппаратное обеспечение
|
|
|
Процессор и память
|
• Процессор: RTL9311
• Оперативная память: 1 ГБ
• Flash-память: 64 МБ
|
|
Порты
|
• 24 порта 10/100/1000Base-T (RJ-45)
• 24 порта 100/1000Base-X SFP
• 6 портов 10GBase-X SFP+
• Консольный порт с разъемом RJ-45
• Порт 10/100Base-TX для удаленного управления (OOB)
• Порт USB 2.0
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3u 100Base-FX
• IEEE 802.3z 1000Base-X
• IEEE 802.3ae 10GBase-X
|
|
Индикаторы
|
• PWR
• Link/Act
• SYS
• MGMT
• PSU0
• PSU1
|
|
Питание
|
• 2 источника питания AC
• Резервирование по схеме 1+1
• Горячая замена
|
|
Cистема вентиляции
|
• 3 модуля вентиляторов
• Автоматическая регулировка скорости вращения
|
|
Корпус
|
• Металл
|
|
Установка
|
• На стол
• В 19” стойку
|
|
Производительность
|
|
|
Коммутационная матрица
|
• 216 Гбит/с
|
|
Скорость перенаправления 64‑байтных пакетов
|
• 160.71 Mpps
|
|
Буфер пакетов
|
• 2 МБ
|
|
Метод коммутации
|
• Store-and-forward
|
|
Таблица MAC-адресов
|
• 32К записей
|
|
Размер таблицы маршрутизации
|
• 12K
|
|
Размер таблицы коммутации L3
|
• 12K
|
|
Jumbo-фрейм
|
• 12 КБ
|
|
Программное обеспечение
|
|
|
Функции уровня 2
|
• Управление потоком
• Link Aggregation
- Static
- 802.3ad
- Макс. 64 группы на устройство/ 8 портов на группу
• Load Balance
- src-mac
- dst-mac
- src-ip
- dst-ip
• Loopback Detection
• ERPS
• MRPP
• ULPP
• ULSM
• Spanning Tree Protocol
- 802.1D STP
- 802.1w RSTP
- 802.1s MSTP (64 instances)
- Root Guard (Restriction)
- BPDU Guard (Restriction)
• LLDP
• LLDP-MED
• Зеркалирование портов
- One-to-One
- Many-to-One
- Flow-based
- CPU-based
- Поддержка зеркалирования для входящего/ исходящего/ трафика в обоих направлениях
• RSPAN
• L2 Protocol Tunneling
• Multi-Chassis Link Aggregation Group (MLAG)
• Smart Link
|
|
VLAN
|
• 802.1Q, 4094 VLAN
• VLAN на основе портов
• VLAN на основе MAC-адресов
• VLAN на основе протоколов (802.1v)
• VLAN на основе подсетей
• Private VLAN
• Фильтрация VLAN
• Voice VLAN
• GVRP
• MVRP
• Double VLAN (Q-in-Q)
- Selective Q-in-Q
- Port-based Q-in-Q
• VLAN Translation
• Multicast VLAN
|
|
Многоадресная рассылка уровня 2
|
• IGMP Snooping
- IGMP v1/v2/v3
- Поддержка до 4K групп
- IGMP Snooping Fast Leave
- IGMP Proxy
- IGMP Authentication (RADIUS)
• MLD Snooping
- MLD v1/v2
- Поддержка до 4K групп
• Multicast Source/Destination (DCSCM)
|
|
Функции уровня 3
|
• Макс. кол-во IP-интерфейсов: 32
• 8K ARP-записей
• Статическая маршрутизация IPv4/IPv6
- 12K маршрутов IPv4
- 12K маршрутов IPv6
• Gratuitous ARP
• GLPD (GARP Leave Proxy Device)
• Bidirectional Forwarding Detection (BFD)
• RIPv1/v2
• OSPFv2
• BGPv4
• IS-IS
• IS-ISv6
• VRRP
|
|
Многоадресная рассылка уровня 3
|
• PIM-SM
|
|
QoS
|
• 802.1p
• СoS на основе:
- DSCP
- VLAN ID
- IP Precedence
- IP ACL/ MAC ACL/ IPv6 ACL
- Метки потока IPv6
• Обработка очередей
- Strict Priority (SP)
- Weighted Round Robin (WRR)
- Weighted Deficit Round Robin (WDRR)
• Управление полосой пропускания
• 8 выходных очередей
|
|
Безопасность
|
• IP Source Guard
• Изоляция портов
• Защита от шторма
• Dynamic ARP Inspection
• Предотвращение атак ARP Spoofing
• Предотвращение ARP Scanning
• ARP Guard
• Предотвращение атак DoS
• DHCP Snooping
• DHCPv6 Snooping
• IPv6 SAVI
• Security RA
• Защита CPU
|
|
ААА
|
• Аутентификация 802.1X:
- Управление доступом на основе портов
- Управление доступом на основе MAC-адресов
• Guest VLAN
• RADIUS-сервер с поддержкой протокола IPv6
• Аутентификация на основе RADIUS и TACACS+
|
|
Списки управления доступом (ACL)
|
• 4K ACL-записей
• ACL на основе:
- VLAN
- MAC-адреса
- IPv4-адреса
- DSCP
- ToS
- Номера TCP/UDP-порта
- Содержимого пакета, определяемого пользователем
• ACL по расписанию
|
|
OAM
|
• Диагностика кабеля
• ULDP (Unidirectional Link Detection Protocol)
• 802.3ah Ethernet Link OAM
• 802.1ag Connectivity Fault Management (CFM)
• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnostics Monitoring)
• Watchdog
|
|
Управление
|
• Web-интерфейс
• CLI
• Telnet
• SSH
• FTP
• TFTP
• Системный журнал
• SNMP v1/v2c/v3
• SNMP Traps
• SNTP
• NTP
• Резервное копирование/обновление программного обеспечения
• Ping/Traceroute для IPv4/IPv6
• DHCP-сервер
• DHCPv6-сервер
• BootP/DHCP-клиент
• DHCP Relay
• DHCPv6 Relay
• DHCP Option 82, 43, 60, 61, 67
• DNS-клиент для IPv4/IPv6
• Precision Time Protocol (PTP)
|
|
Физические параметры
|
|
|
Размеры устройства (Д x Ш x В)
|
• 440 x 380 x 44 мм
|
|
Условия эксплуатации
|
|
|
Питание
|
• 100-240 В переменного тока, 50/60 Гц
|
|
Защита от статического электричества
|
• До 6 кВ (на медных портах)
|
|
Температура
|
• Рабочая: от 0 до 50 °C
• Хранения: от -40 до 70 °C
|
|
Влажность
|
• При эксплуатации: от 20% до 90% без конденсата
• При хранении: от 20% до 90% без конденсата
|
|
Комплектация
|
|
|

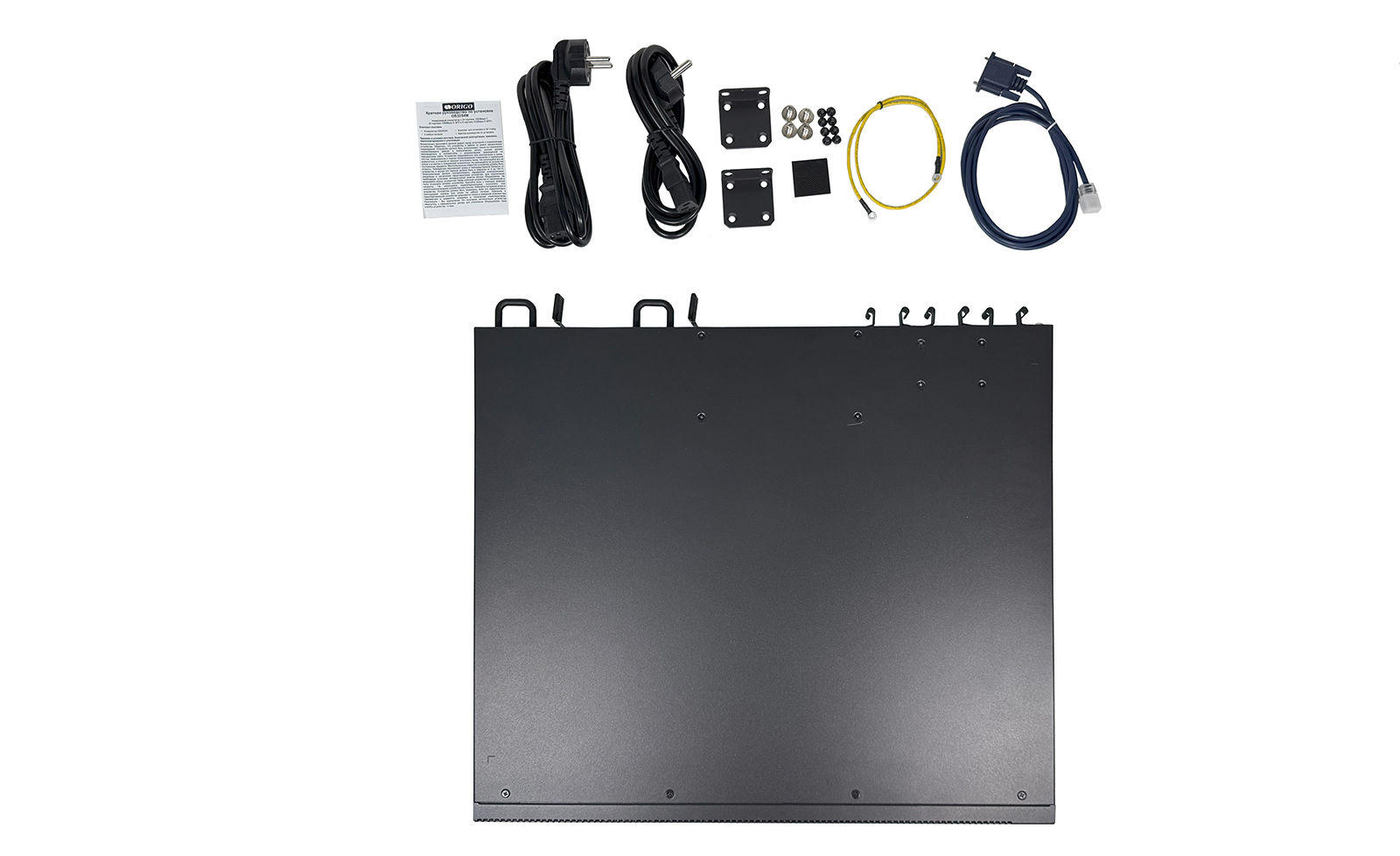

Комплект поставки
|
• Коммутатор OS3254M
• 2 источника питания AC (установлены в коммутатор)
• 3 модуля вентиляторов (установлены в коммутатор)
• 2 кабеля питания
• Консольный кабель с разъемом RJ-45
• Провод заземления
• Комплект для установки в 19-дюймовую стойку
• Краткое руководство по установке
|
