OS5210P+/370W
Управляемый L3 PoE-коммутатор
8x2.5G 802.3bt PoE, 2x10G SFP+,
PoE-бюджет 370 Вт
ПРОЕКТ СТРАНИЦЫ
(информация может быть изменена)
- 8 портов 2.5G Ethernet с поддержкой 802.3af/at/bt PoE++
- 2 порта 10G SFP+
- Общий PoE-бюджет – 370 Вт (до 90 Вт на порт)
- Защита от статического электричества до 8 кВ
- Динамическая маршрутизация RIP и OSPF
- Статическая маршрутизация IPv4/IPv6
- Аутентификация 802.1X, ACL L2-L4, Port Security
- Широкий набор функций QoS для приоритизации трафика
- IGMP/MLD Snooping для работы с multicast-трафиком
- ERPS, STP/RSTP/MSTP, LoopBack Detection для отказоустойчивости
- Администрирование через Web-интерфейс, Telnet, SSH, Console, SNMP
Описание

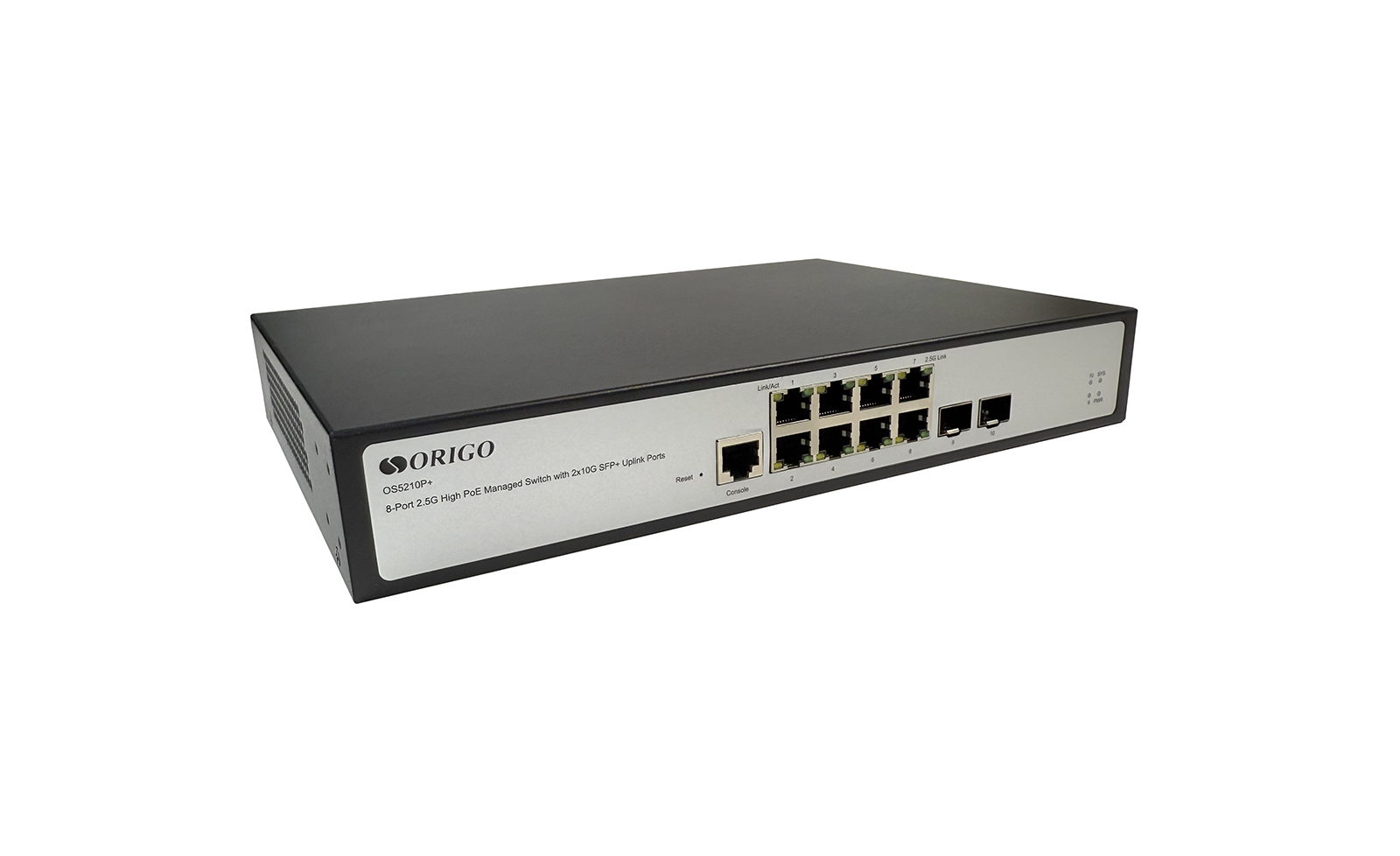

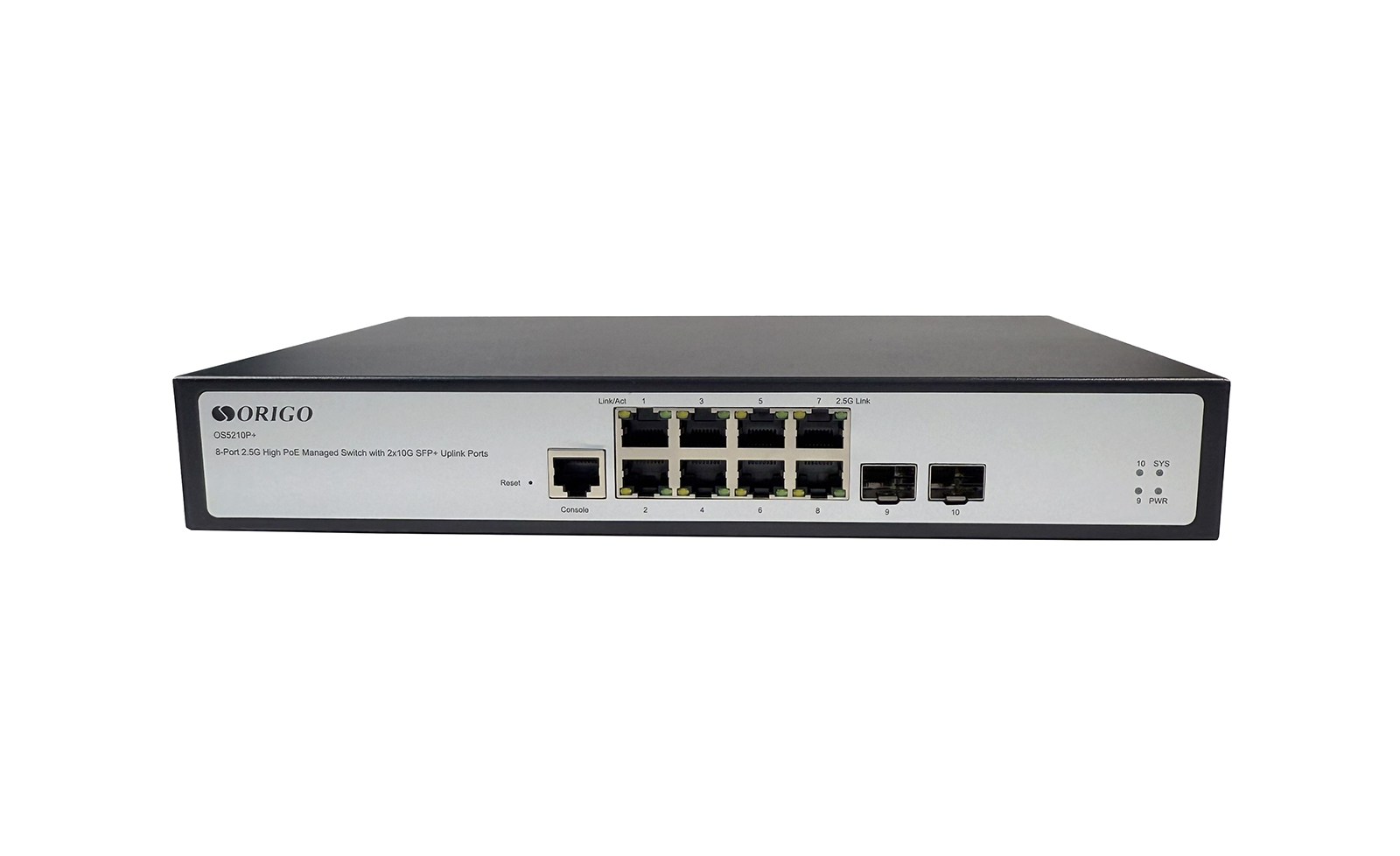

OS5210P+/370W – управляемый L3-коммутатор с 8 портами 2.5G Ethernet 802.3bt PoE++ и 2 портами SFP+.
Коммутатор OS5210P+/370W рекомендован для построения и модернизации сетей предприятий малого, среднего и крупного бизнеса, которым требуется современное гигабитное решение c 10G-аплинками для увеличения пропускной способности на уровне агрегации и организации удаленного питания камер видеонаблюдения, беспроводных точек доступа, IP-телефонов и прочего PoE-оборудования.
Коммутатор поддерживает стандарты PoE (802.3af), PoE+ (802.3at) и PoE++ (802.3bt) с возможностью подачи питания до 90 Вт на порт при общем PoE-бюджете 370 Вт. Коммутатор устойчив к воздействию электростатических разрядов до 8 кВ.
Функциональные возможности коммутатора включают поддержку динамической маршрутизации OSPF и RIP, управление качеством обслуживания (QoS), расширенные функции безопасности и VLAN. Для повышения производительности и отказоустойчивости коммутатор поддерживает агрегирование каналов связи (LACP), обнаружение петель LoopBack Detection, резервирование соединений с помощью протоколов STP/RSTP/MSTP и технологию ERPS, обеспечивающую быстрое восстановление связи при отказе одной из линий в кольце. Поддержка OAM-функционала упрощает мониторинг и устранение неисправностей в сети Ethernet.
Характеристики
|
Аппаратное обеспечение
|
|
|
Порты
|
• 8 портов 100/1000/2.5GBase-T с поддержкой PoE
• 2 порта 1000/2.5G/10GBase-X SFP+
• Консольный порт с разъемом RJ-45
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3bz 2.5GBase-T
• IEEE 802.3z 1000Base-X
• IEEE 802.3ae 10GBase-X
• IEEE 802.3af PoE
• IEEE 802.3at PoE+
• IEEE 802.3bt PoE++
• IEEE 802.3x (Управление потоком в режиме полного дуплекса)
• Автоматическое определение MDI/MDIX на всех медных портах
|
|
Индикаторы
|
• Power
- Горит – питание включено
- Не горит – питание выключено
• Link/Act (для портов 1 – 10)
- Горит постоянно – устройство подключено
- Мигает – передача данных
- Не горит – соединение не установлено
• PoE (для портов 1 – 8)
- Горит постоянно – PoE-устройство подключено
- Не горит – PoE-устройство не подключено
• SYS
- Мигает – Коммутатор работает корректно
- Не горит – Коммутатор загружается или произошел сбой
|
|
Кнопки
|
• Reset
|
|
Питание
|

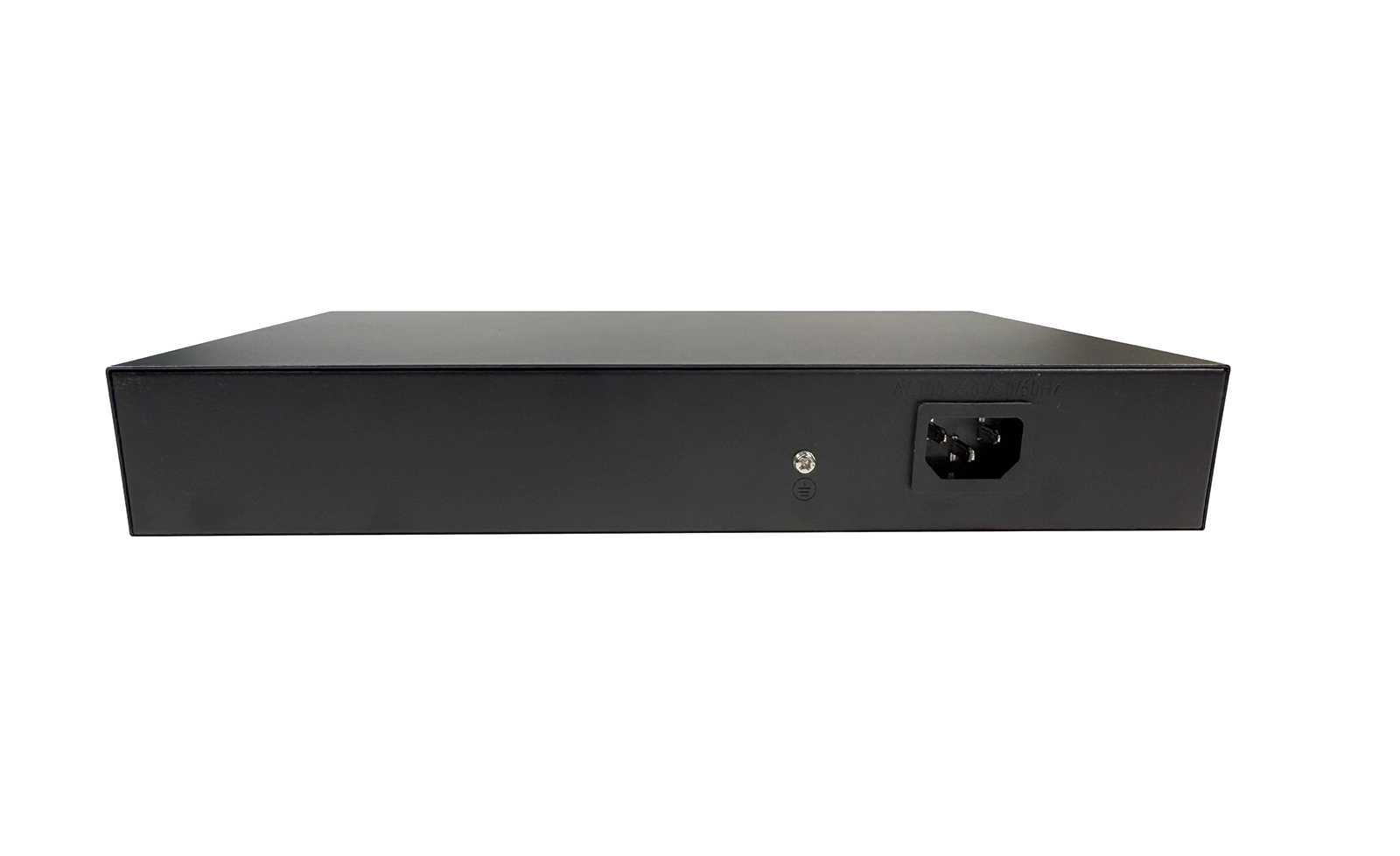

• Разъем для подключения питания (переменный ток)
|
|
Корпус
|
• Металл
|
|
Установка
|
• На стол
• В 19” стойку
|
|
Производительность
|
|
|
Коммутационная матрица
|
• 80 Гбит/с
|
|
Скорость перенаправления
64-байтных пакетов |
• 59.52 Mpps
|
|
Метод коммутации
|
• Store-and-forward
|
|
Таблица MAC-адресов
|
• 16К записей
|
|
Буфер пакетов
|
• 1,5 МБ
|
|
Jumbo-фрейм
|
• 12 КБ
|
|
PoE
|
|
|
Стандарты PoE
|
• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bt
|
|
Порты с поддержкой
PoE
|
• Порты 1-8
|
|
Макс. мощность на порт
|
• 90 Вт
|
|
Бюджет мощности PoE
|
• 370 Вт
|
|
Управление и мониторинг
|
• PD Alive: мониторинг и автоматическая перезагрузка питаемых по PoE устройств в случае их зависания
|
|
Программное обеспечение
|
|
|
Функции уровня 2
|
• Управление потоком
• Link Aggregation
- Static
- 802.3ad
• Load Balance
- src-mac
- dst-mac
- src-ip
- dst-ip
• Loopback Detection
• ERPS
• MRPP
• ULPP
• ULSM
• Spanning Tree Protocol
- 802.1D STP
- 802.1w RSTP
- 802.1s MSTP (64 instances)
- Root Guard (Restriction)
- BPDU Guard (Restriction)
• LLDP
• LLDP-MED
• Зеркалирование портов
- One-to-One
- Many-to-One
- Flow-based
- CPU-based
- Поддержка зеркалирования для входящего/исходящего/ трафика в обоих направлениях
- RSPAN
|
|
Многоадресная рассылка уровня 2
|
• IGMP Snooping
- IGMP v1/v2/v3
- IGMP Snooping Fast Leave
- IGMP Proxy
• MLD Snooping
- MLD v1/v2
• Multicast Source/Destination (DCSCM)
|
|
VLAN
|
• 802.1Q, 4094 VLAN
• VLAN на основе портов
• VLAN на основе MAC-адресов
• VLAN на основе протоколов (802.1v)
• VLAN на основе подсетей
• Private VLAN
• Фильтрация VLAN
• Voice VLAN
• GVRP
• GMRP
|
|
|
• Double VLAN (Q-in-Q)
- Selective Q-in-Q
- Flexible Q-in-Q
• VLAN Translation
• Multicast VLAN
|
|
Функции уровня 3
|
• Статические записи ARP
• Gratuitous ARP
• Статическая маршрутизация IPv4/IPv6
• RIPv1/v2
• OSPFv2
|
|
QoS
|
• 802.1p
• CoS на основе:
- DSCP
- VLAN ID
- IP Precedence
- IP ACL/ MAC ACL/ IPv6 ACL
• Обработка очередей
- Strict Priority (SP)
- Weighted Round Robin (WRR)
- Weighted Deficit Round Robin (WDRR)
• Управление полосой пропускания
|
|
Безопасность
|
• Port Security
• Изоляция портов
• Защита от сетевого шторма
• Dynamic ARP Inspection
• Предотвращение атак ARP Spoofing
• Предотвращение ARP Scanning
• ARP Guard
• Предотвращение атак DoS
• DHCP Snooping
• DHCPv6 Snooping
• IPv6 SAVI
• Security RA
• Защита CPU
|
|
AAA
|
• Аутентификация 802.1X:
- Управление доступом на основе портов
- Управление доступом на основе MAC-адресов
• Guest VLAN
• RADIUS-сервер с поддержкой протокола IPv6
• Аутентификация на основе RADIUS и TACACS+
|
|
Списки управления доступом (ACL)
|
• ACL на основе:
- VLAN
- MAC-адреса
- IPv4-адреса
- DSCP
- ToS
- Номера TCP/UDP-порта
- Содержимого пакета, определяемого пользователем
• ACL по расписанию
|
|
OAM
|
• Диагностика кабеля
• ULDP (Unidirectional Link Detection Protocol)
• 802.3ah Ethernet Link OAM
• 802.1ag Connectivity Fault Management (CFM)
• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnostics Monitoring)
• Watchdog
|
|
Управление
|
• Web-интерфейс
• CLI
• Telnet
• SSH
• FTP
• TFTP
• Системный журнал
• SNMP v1/v2c/v3
• SNMP Traps
• SNTP
• NTP
• Резервное копирование/обновление программного обеспечения
• Ping/Traceroute для IPv4/IPv6
• DHCP-сервер
• DHCPv6-сервер
• BootP/DHCP-клиент
• DHCP Relay
• DHCPv6 Relay
• DHCP Option 82, 43, 60, 61, 67
• DNS-клиент для IPv4/IPv6
|
|
Физические параметры
|
|
|
Размеры устройства (Д x Ш x В)
|
• 330 x 230 x 44 мм
|
|
Условия эксплуатации
|
|
|
Питание
|
• 100-240 В переменного тока, 50/60 Гц
|
|
MTBF (часы)
|
• Более 100 000
|
|
Surge Protection
|
• До 4 кВ в обычном режиме
• До 2 кВ в дифференциальном режиме
|
|
Защита от статического электричества (ESD)
|
• До 6 кВ при контактном разряде
• До 8 кВ при воздушном разряде
|
|
Температура
|
• Рабочая: от 0 до 40 °C
• Хранения: от -40 до 70 °C
|
|
Влажность
|
• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата
|
|
Комплектация
|
|
|

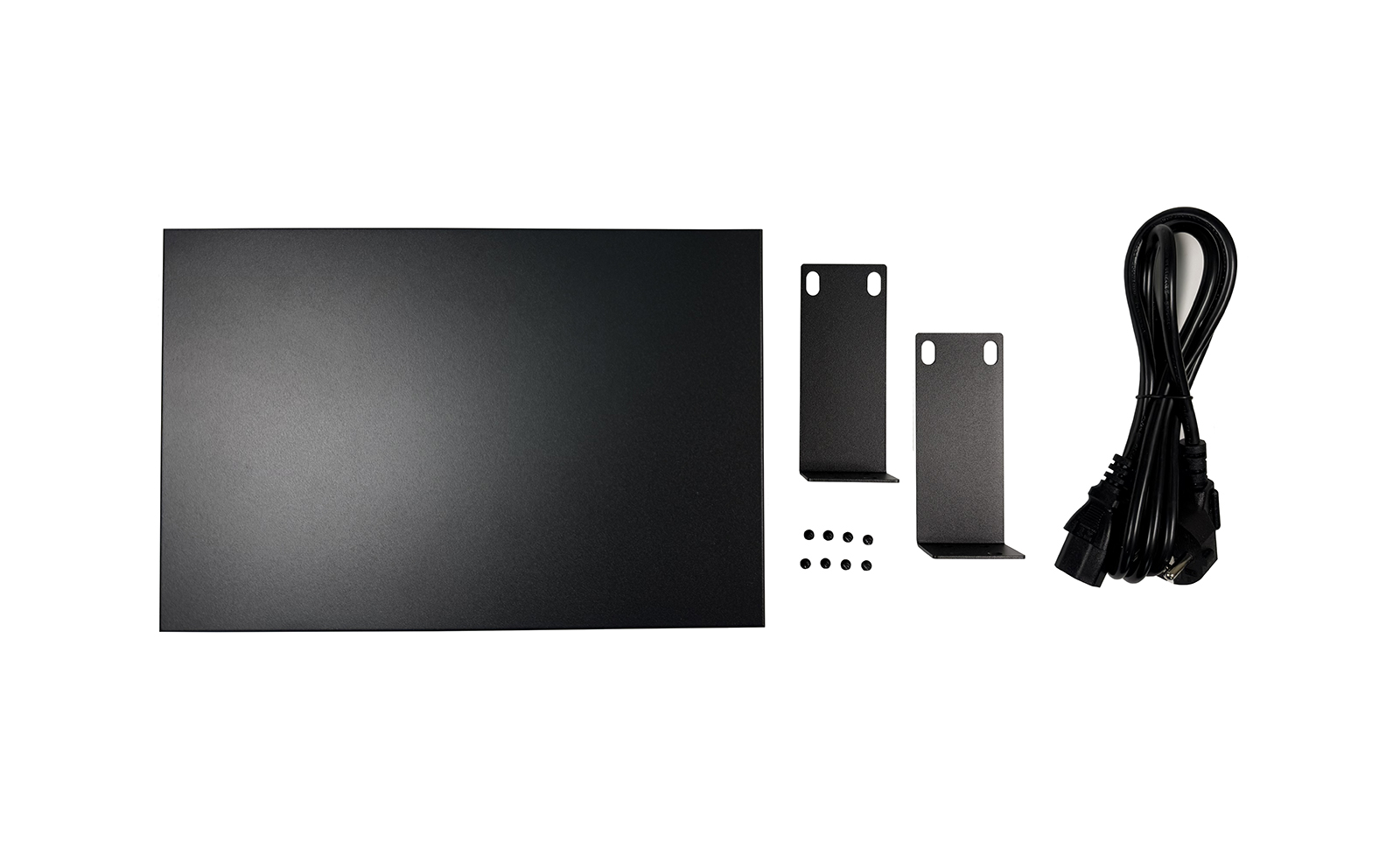

Комплект поставки
|
• Коммутатор OS5210P+/370W
• Кабель питания
• Комплект для установки в 19-дюймовую стойку
• Краткое руководство по установке
|
