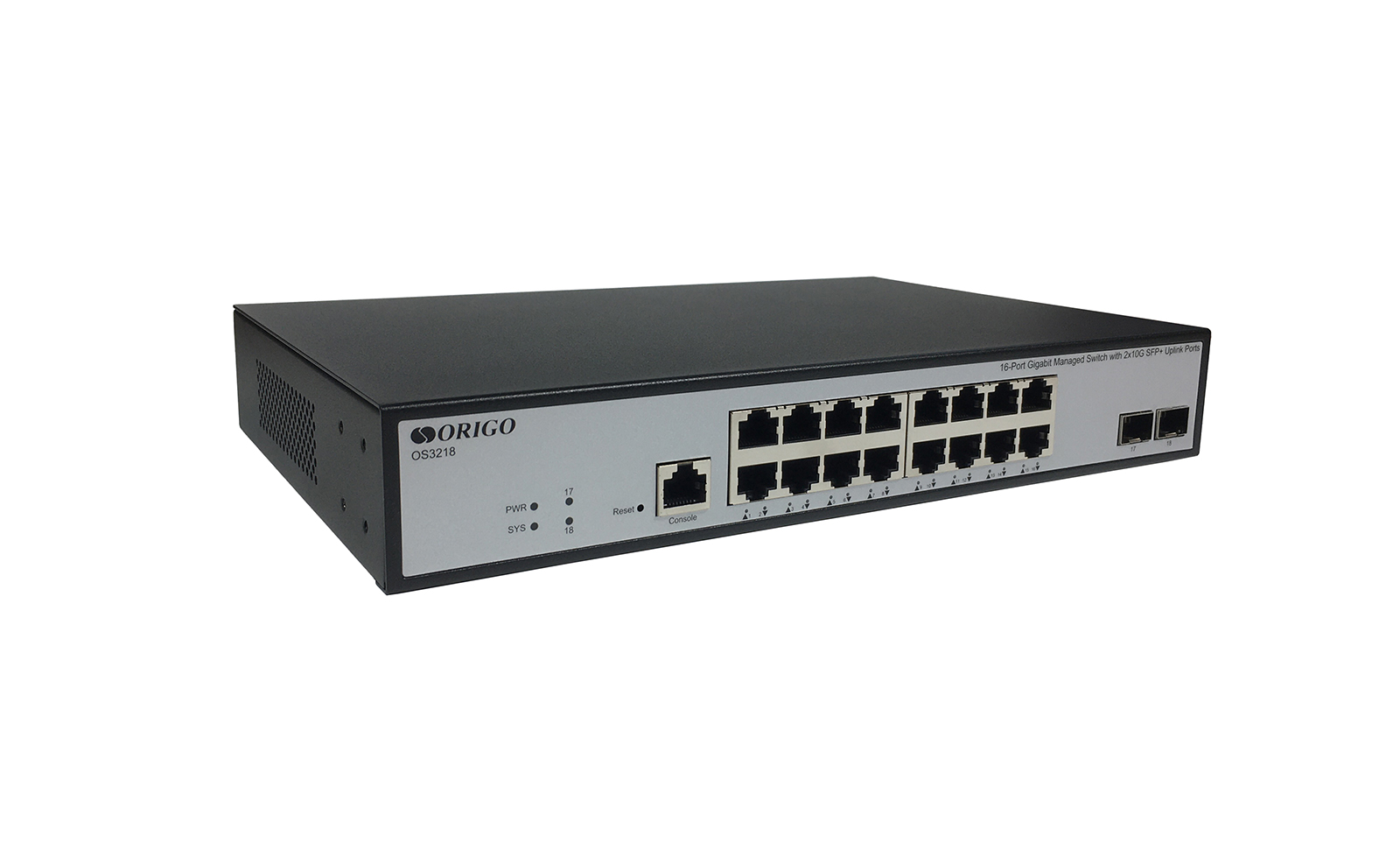

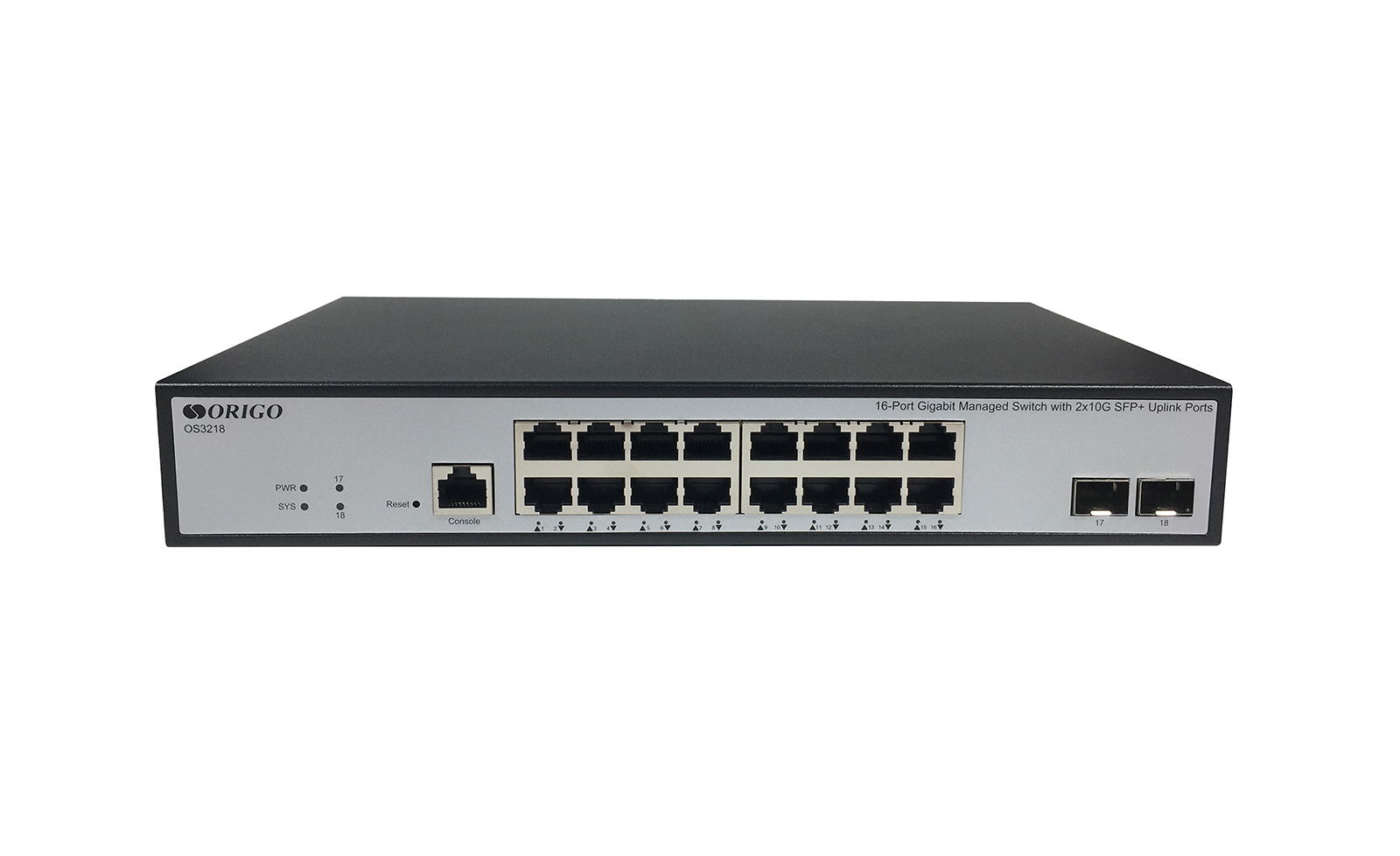

OS3218
Управляемый L3 коммутатор
16x1000Base-T, 2x10G SFP+
- 16 гигабитных портов RJ-45
- 2 порта 10G SFP+
- Грозозащита до 4 кВ/ Защита от электростатического разряда до 8 кВ
- Динамическая маршрутизация RIP, OSPF, BGP
- Статическая маршрутизация IPv4/IPv6
- Аутентификация 802.1X, ACL L2-L4, Port Security
- Широкий набор функций QoS для приоритизации трафика
- IGMP/MLD Snooping для работы с multicast-трафиком
- ERPS, STP/RSTP/MSTP, LoopBack Detection для отказоустойчивости
- Администрирование через Web-интерфейс, Telnet, SSH, Console, SNMP
Описание
OS3218 – управляемый L3-коммутатор с 16 гигабитными портами RJ-45 и 2 портами 10G SFP+.
Коммутатор ORIGO OS3218 рекомендован для построения и модернизации сетей средних и крупных предприятий, которым требуется компактное гигабитное решение с 10G-аплинками и расширенным функционалом 2 и 3 уровней.
Функциональные возможности коммутатора включают поддержку динамической маршрутизации RIP, OSPF и BGP, расширенные функции обеспечения безопасности, управления качеством обслуживания (QoS) и VLAN. Для повышения производительности и отказоустойчивости коммутатор поддерживает агрегирование каналов связи (LACP), резервирование соединений с помощью протоколов STP/RSTP/MSTP и технологию ERPS, обеспечивающую быстрое восстановление связи при отказе одной из линий в кольце. Поддержка OAM-функционала упрощает мониторинг и устранение неисправностей в сети Ethernet.
Управление коммутатором осуществляется с помощью интерфейса командной строки (CLI), протокола SNMP и Web-интерфейса.
Характеристики
|
Аппаратное обеспечение
|
|
|
Процессор и память
|
• Процессор: RTL9311BR
• Оперативная память: 512 МБ
• Flash-память: 64 МБ
|
|
Порты
|
• 16 портов 10/100/1000Base-T с разъемом RJ-45
• 2 порта 10GBase-X SFP+
• Консольный порт с разъемом RJ-45
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3z 1000Base-X
• IEEE 802.3ae 10GBase-X
• IEEE 802.3az Energy-Efficient Ethernet
• IEEE 802.3x (Управление потоком)
• Автоматическое согласование скорости и режима дуплекса
• Автоматическое определение MDI/MDIX на всех медных портах
|
|
Индикаторы
|
• PWR
- Горит – питание включено
- Не горит – питание выключено
• Link/Act (для портов 1 – 16)
- Горит зеленым – соединение на скорости 1000 Мбит/с
- Горит оранжевым – соединение на скорости 10/100 Мбит/с
- Мигает – передача данных
- Не горит – соединение не установлено
• Link/Act (для портов 17 – 18)
- Горит постоянно – соединение на скорости 10 Гбит/с
- Мигает – передача данных
- Не горит – соединение не установлено
• SYS
- Горит – питание включено, коммутатор готов к работе
- Мигает – коммутатор загружается
- Не горит – питание выключено или произошел сбой
|
|
Кнопки
|
• Reset
|
|
Питание
|

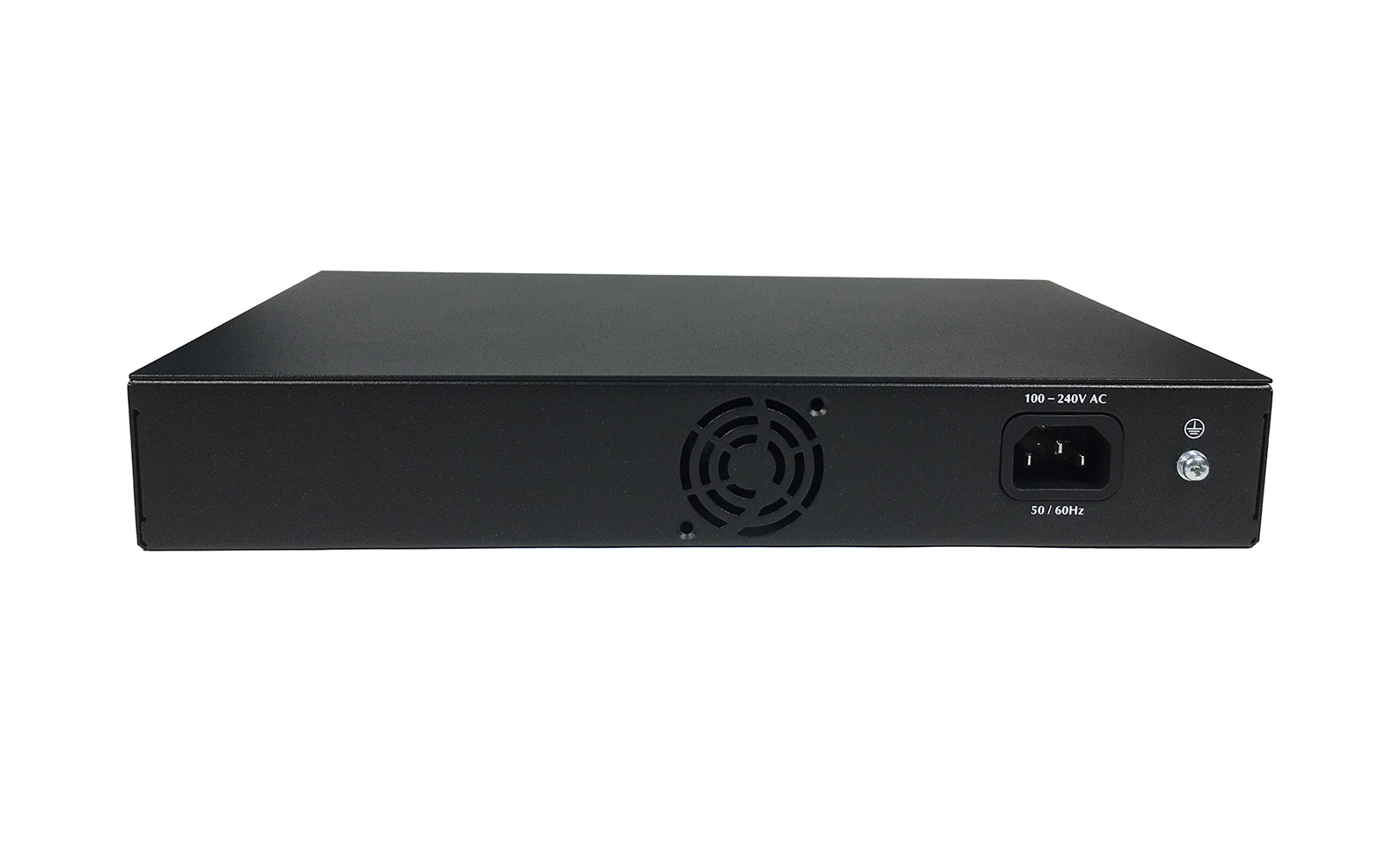

• Разъем для подключения питания (переменный ток)
|
|
Система вентиляции
|
• Пассивная (без вентиляторов)
|
|
Корпус
|
• Металл
|
|
Установка
|
• На стол
• В 19" стойку
|
|
Производительность
|
|
|
Коммутационная матрица
|
• 72 Гбит/с
|
|
Скорость перенаправления 64‑байтных пакетов
|
• 95.23 Mpps
|
|
Буфер пакетов
|
• 1,5 МБ
|
|
Метод коммутации
|
• Store-and-forward
|
|
Таблица MAC-адресов
|
• 16К записей
|
|
Jumbo-фрейм
|
• 12 КБ
|
|
Программное обеспечение
|
|
|
Функции уровня 2
|
• Управление потоком
• Link Aggregation
- Static
- 802.3ad
• Load Balance
- src-mac
- dst-mac
- src-ip
- dst-ip
• Loopback Detection
• ERPS
• MRPP
• ULPP
• ULSM
• Spanning Tree Protocol
- 802.1D STP
- 802.1w RSTP
- 802.1s MSTP (64 instances)
- BPDU Guard
- Root Guard
- BPDU Tunnel
• LLDP
• LLDP-MED
• Зеркалирование портов
- One-to-One
- Many-to-One
- Flow-based
- CPU-based
- Поддержка зеркалирования для входящего/исходящего трафика в обоих направлениях
• RSPAN
|
|
VLAN
|
• Группы VLAN: макс. 4K
• 802.1Q
• VLAN на основе портов
• VLAN на основе MAC-адресов
• VLAN на основе протоколов (802.1v)
• VLAN на основе подсетей
• Private VLAN
• Фильтрация VLAN
• Voice VLAN
• GVRP
• GMRP
• Double VLAN (Q-in-Q)
- Selective Q-in-Q
- Flexible Q-in-Q
• VLAN Translation
|
|
Многоадресная рассылка уровня 2
|
• IGMP Snooping
- IGMP v1/v2/v3
- IGMP Snooping Fast Leave
- IGMP Proxy
- IGMP Authentication (RADIUS)
• MLD Snooping
- MLD v1/v2
• Multicast Source/Destination (DCSCM)
|
|
Функции уровня 3
|
• Статические записи ARP
• Gratuitous ARP
• Статическая маршрутизация IPv4/IPv6
• RIPv1/v2
• OSPFv2
• BGPv4
|
|
QoS
|
• 802.1p
• СoS на основе:
- DSCP
- VLAN ID
- IP Precedence
- IP ACL/ MAC ACL/ IPv6 ACL
- Метки потока IPv6
• Обработка очередей
- Strict Priority (SP)
- Weighted Round Robin (WRR)
- Weighted Deficit Round Robin (WDRR)
• Управление полосой пропускания
|
|
Списки управления доступом (ACL)
|
• ACL на основе:
- VLAN
- MAC-адреса
- IP-адреса
- DSCP
- ToS
- Номера TCP/UDP-порта
- Содержимого пакета, определяемого пользователем
• ACL по расписанию
|
|
Безопасность
|
• Port Security
• Изоляция портов
• Защита от шторма
• Dynamic ARP Inspection
• Предотвращение атак ARP Spoofing
• Предотвращение ARP Scanning
• ARP Guard
• Предотвращение атак DoS
• DHCP Snooping
• DHCPv6 Snooping
• IPv6 SAVI
• Security RA
• Защита CPU
|
|
ААА
|
• Аутентификация 802.1X:
- Управление доступом на основе портов
- Управление доступом на основе MAC-адресов
• Guest VLAN
• RADIUS-сервер с поддержкой протокола IPv6
• Аутентификация на основе RADIUS и TACACS+
|
|
OAM
|
• Диагностика кабеля
• ULDP (Unidirectional Link Detection Protocol)
• 802.3ah Ethernet Link OAM
• 802.1ag Connectivity Fault Management (CFM)
• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnostics Monitoring)
• Watchdog
|
|
Управление
|
• Web-интерфейс
• CLI
• Telnet
• SSH
• FTP
• TFTP
• Системный журнал
• SNMP v1/v2c/v3
• SNMP Traps
• SNTP
• NTP
• Резервное копирование/обновление программного обеспечения
• Ping/Traceroute для IPv4/IPv6
• DHCP-сервер
• DHCPv6-сервер
• BootP/DHCP-клиент
• DHCP Relay
• DHCPv6 Relay
• DHCP Option 82, 43, 60, 61, 67
• DNS-клиент для IPv4/IPv6
|
|
Физические параметры
|
|
|
Размеры устройства (Д x Ш x В)
|
• 280 х 180 х 44 мм
|
|
Условия эксплуатации
|
|
|
Питание
|
• 100-240 В переменного тока, 50/60 Гц
|
|
MTBF (часы)
|
• Более 100 000
|
|
Грозозащита
|
• до 4 кВ в обычном режиме
• до 2 кВ в дифференциальном режиме
|
|
Защита от электростатического разряда
|
• до 6 кВ при контактном разряде
• до 8 кВ при воздушном разряде
|
|
Температура
|
• Рабочая: от 0 до +40 °C
• Хранения: от -40 до +70 °C
|
|
Влажность
|
• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата
|
|
Комплектация
|
|
|

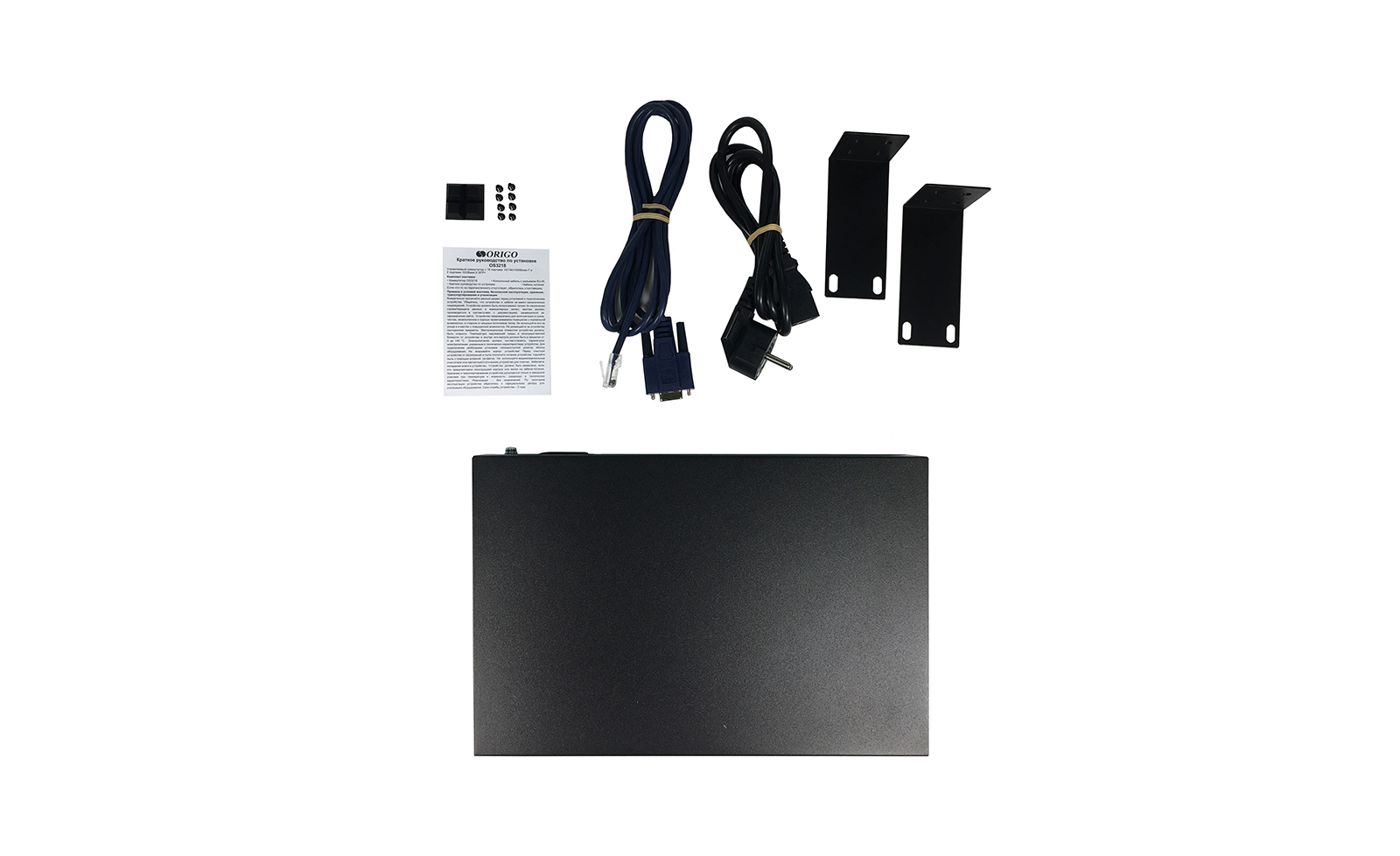

Комплект поставки
|
• Коммутатор OS3218
• Кабель питания
• Консольный кабель с разъемом RJ-45
• Комплект для установки в 19-дюймовую стойку
• Краткое руководство по установке
|
|
Дополнительное оборудование
|
|
|
Трансиверы SFP+
|
• OFM431XT
• OFM432XT
|
|
Трансиверы WDM SFP+
|
• OFM436XT-BXD
• OFM436XT-BXU
|
