OS3126
Управляемый L2 коммутатор
24x1000Base-T, 2x1000Base-X SFP
- 24 гигабитных порта RJ-45
- 2 гигабитных порта SFP
- Статическая маршрутизация IPv4/IPv6
- 802.1X, ACL, IP Source Guard, Port Security
- 802.1Q VLAN, Voice VLAN, Surveillance VLAN, Q-in-Q
- STP/RSTP/MSTP, Loopback Detection для большей отказоустойчивости
- Широкий набор функций QoS
- IGMP/MLD Snooping для работы с multicast-трафиком
- Диагностика кабеля
- Администрирование через Web-интерфейс, Telnet, SSH, Console, SNMP
Описание

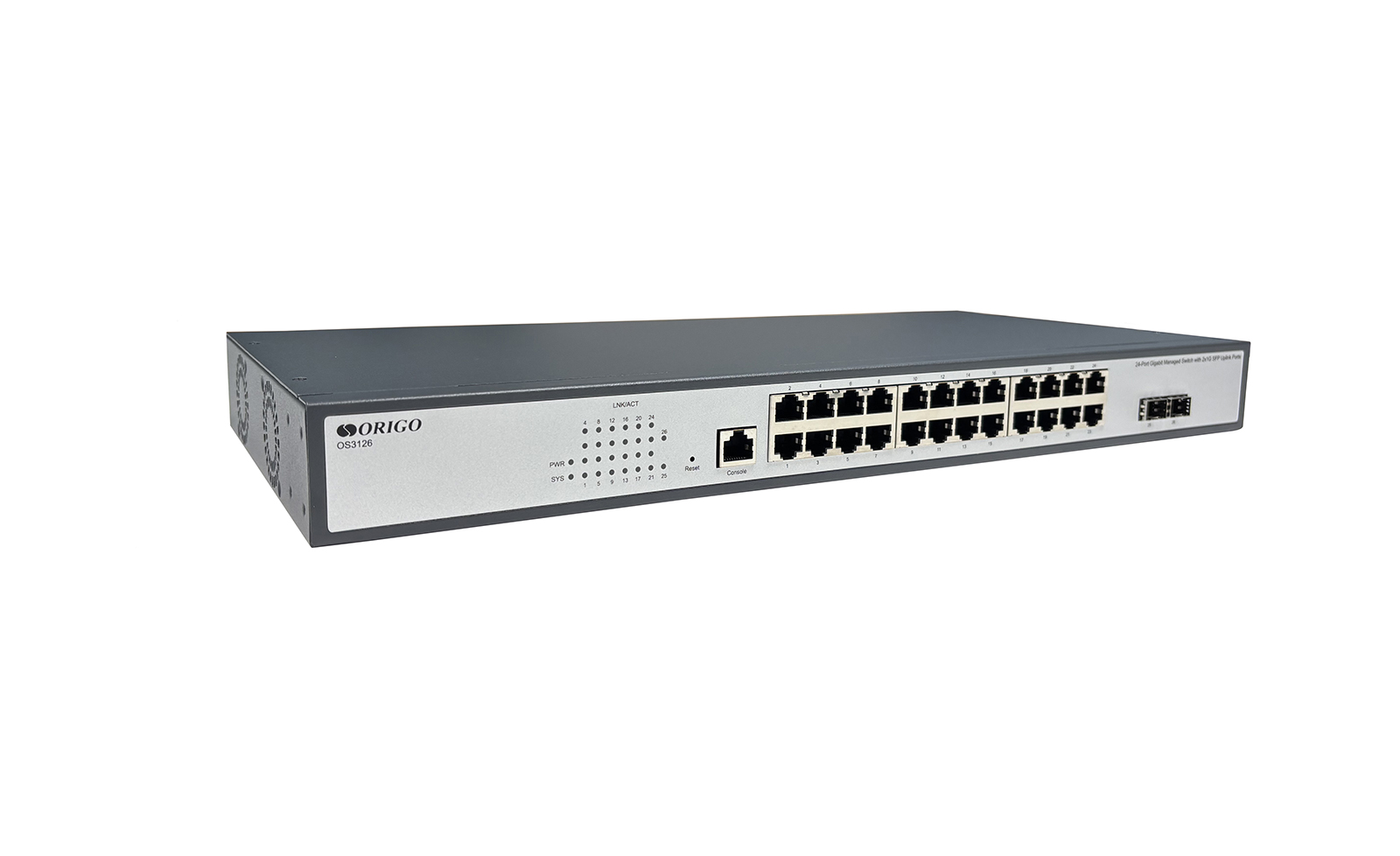

OS3126 – управляемый L2-коммутатор с 24 гигабитными портами RJ-45 и 2 портами SFP.
Коммутатор ORIGO OS3126 рекомендован для применения на предприятиях малого, среднего и крупного бизнеса, которым требуется современное гигабитное решение с функциями обеспечения безопасности, контроля доступа, отказоустойчивости, качества обслуживания и сегментации сети.
OS3126 поддерживает статическую маршрутизацию, аутентификацию 802.1X, ACL, разделение трафика с помощью 802.1Q VLAN, функции Voice VLAN и Surveillance VLAN. Для повышения производительности и отказоустойчивости сети реализована поддержка агрегирования каналов связи (LACP), резервирование соединений с помощью протоколов STP/RSTP/MSTP и функция Loopback Detection, обеспечивающая дополнительную защиту от образования петель. Функция диагностики кабеля позволяет определить состояние витой пары и тип неисправности кабеля.
Управление коммутатором OS3126 может осуществляться с помощью интерфейса командной строки (CLI), протокола SNMP и Web-интерфейса.
Характеристики
|
Аппаратное обеспечение
|
|
|
Процессор и память
|
• Процессор: RTL8382M
• Оперативная память: 128 МБ
• Flash-память: 32 МБ
|
|
Порты
|
• 24 порта 10/100/1000Base-T c разъемом RJ-45
• 2 порта 1000Base-Х SFP
• Консольный порт с разъемом RJ-45
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3z 1000Base-X
• IEEE 802.3x (Управление потоком)
• Автоматическое согласование скорости и режима дуплекса
• Автоматическое определение MDI/MDIX на всех медных портах
|
|
Индикаторы
|
• PWR
- Горит – питание включено
- Не горит – питание выключено
• Link/Act (для портов 1 – 26)
- Горит постоянно – устройство подключено
- Мигает – передача данных
- Не горит – соединение не установлено
• SYS
- Горит постоянно – питание включено, коммутатор готов к работе
- Мигает – коммутатор загружается, коммутатор не готов к работе
- Не горит – питание выключено или произошел сбой
|
|
Кнопки
|
• Reset
|
|

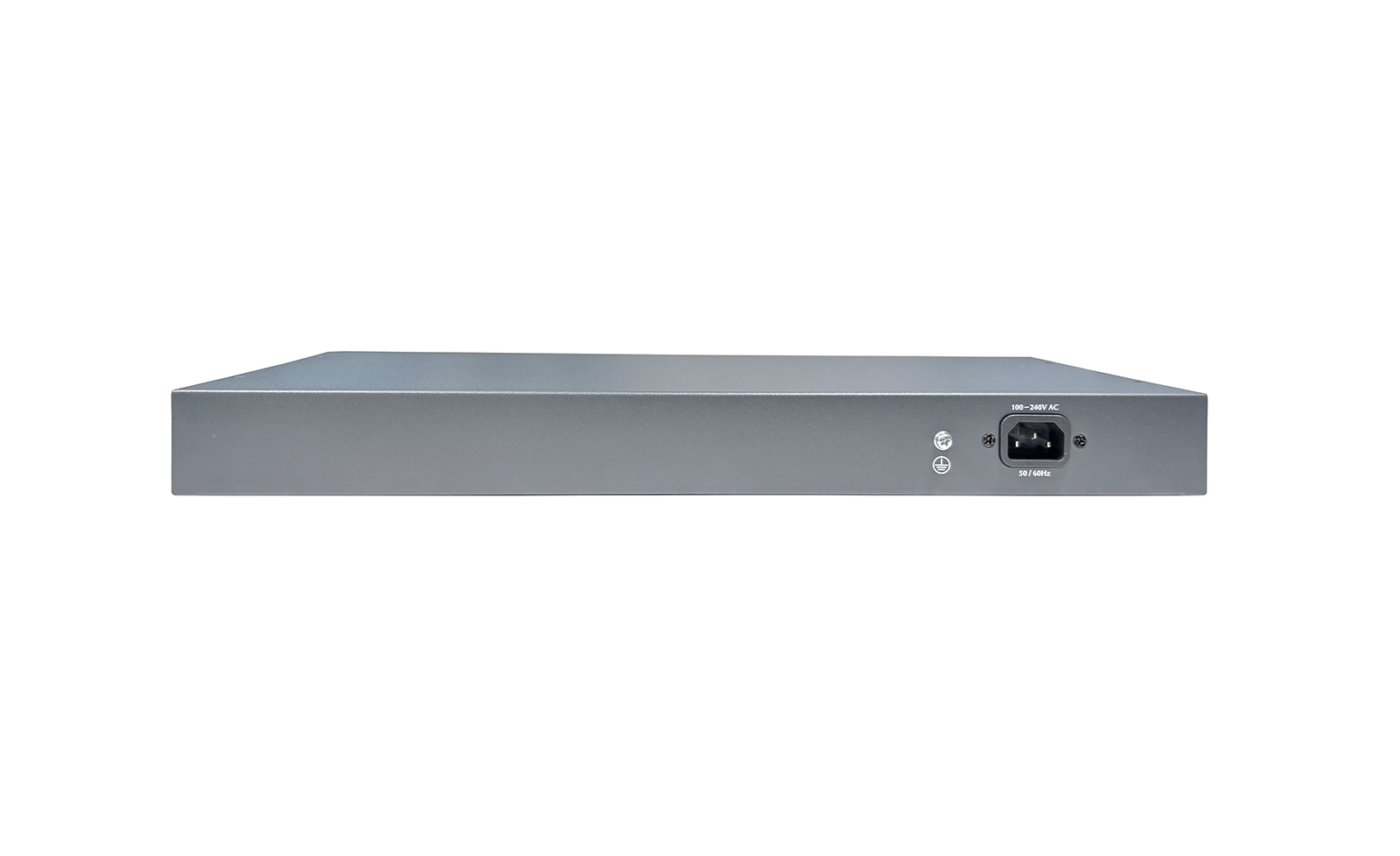

Разъем питания
|
• Разъем для подключения питания (переменный ток)
|
|
Система вентиляции
|
• Пассивная (без вентиляторов)
|
|
Корпус
|
• Металл
|
|
Установка
|
• На стол
• В 19” стойку
|
|
Производительность
|
|
|
Коммутационная матрица
|
• 52 Гбит/с
|
|
Скорость перенаправления 64-байтных пакетов
|
• 41.66 Mpps
|
|
Метод коммутации
|
• Store-and-forward
|
|
Таблица MAC-адресов
|
• 8К записей
|
|
Jumbo-фрейм
|
• 9 216 байт
|
|
Программное обеспечение
|
|
|
Функции уровня 2
|
• Зеркалирование портов
• Link Aggregation
- Static
- 802.3ad
• Loopback Detection
• Spanning Tree Protocol
- 802.1D STP
- 802.1w RSTP
- 802.1s MSTP
- Root Guard (Restriction)
- BPDU Guard (Restriction)
• LLDP
• LLDP-MED
• Диагностика кабеля
|
|
Многоадресная рассылка уровня 2
|
• IGMP Snooping
- IGMP v1/v2/v3
• MLD Snooping
- MLD v1/v2
• MVR
|
|
Функции уровня 3
|
• Статическая маршрутизация IPv4/IPv6
• Статические записи ARP
|
|
VLAN
|
• 802.1Q
• VLAN на основе MAC-адресов
• VLAN на основе протоколов (802.1v)
• Private VLAN
• Management VLAN
• Voice VLAN
• Surveillance VLAN
• Double VLAN (Q-in-Q)
|
|
QoS
|
• 802.1p
• CoS на основе:
- Порта коммутатора
- DSCP
- IP Precedence
- TCP/UDP (IPv4/IPv6)
• Обработка очередей
- Strict Priority (SP)
- Weighted Round Robin (WRR)
|
|
Безопасность
|
• Port Security
• Изоляция портов
• IP Source Guard
• Защита от сетевого шторма
• Dynamic ARP Inspection
• Предотвращение атак DDoS
• DHCP Snooping
|
|
Списки управления доступом (ACL)
|
• ACL на уровнях L2+/L3/L4
• Поддержка IPv6
• Management ACL
• Management ACE
|
|
AAA
|
• IEEE 802.1x
• Аутентификация на основе RADIUS и TACACS+
|
|
Управление
|
• Web-интерфейс
• CLI
• Telnet
• Системный журнал
• RMON: поддержка 1, 2, 3, 9 групп
• SNMP v1/v2c/v3
• SSH
• TFTP
• SNTP
• NTP
• Ping
• Traceroute
• DHCP-сервер
• DHCP-клиент
• DHCP Relay
• DHCP Option 82, 66, 67
• DNS-клиент
|
|
Физические параметры
|
|
|
Размеры устройства (Д x Ш x В)
|
• 440 x 208 x 44 мм
|
|
Условия эксплуатации
|
|
|
Питание
|
• 100-240 В переменного тока, 50/60 Гц
|
|
MTBF (часы)
|
• Более 50 000
|
|
Грозозащита
|
• до 4 кВ в обычном режиме
• до 2 кВ в дифференциальном режиме
|
|
Защита от электростатического разряда
|
• до 6 кВ при контактном разряде
• до 8 кВ при воздушном разряде
|
|
Температура
|
• Рабочая: от 0 до 40 °C
• Хранения: от -40 до 70 °C
|
|
Влажность
|
• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата
|
|
Комплектация
|
|
|

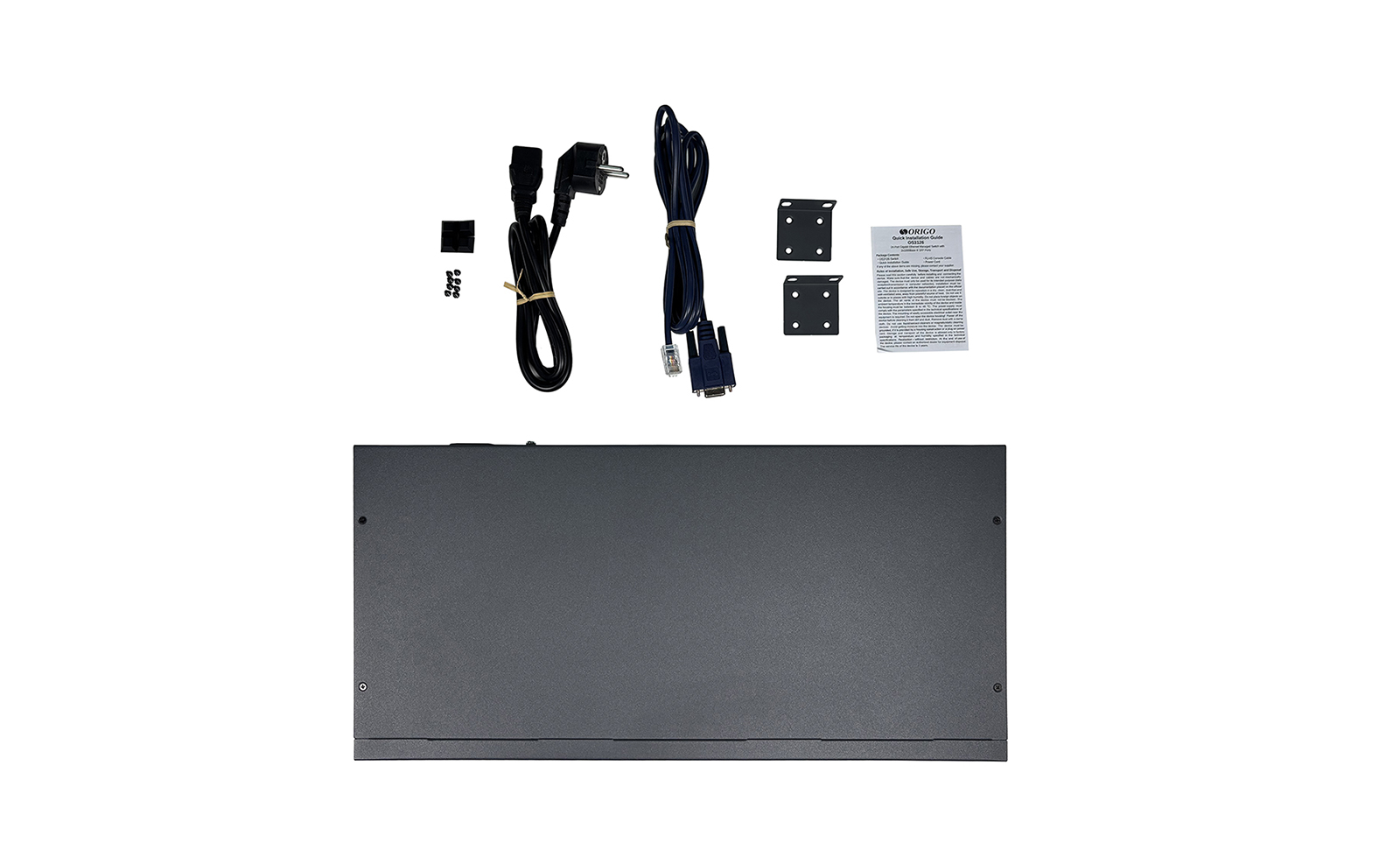

Комплект поставки
|
• Коммутатор OS3126
• Кабель питания
• Консольный кабель с разъемом RJ-45
• Комплект для установки в 19-дюймовую стойку
• Краткое руководство по установке
|
|
Дополнительное оборудование
|
|
|
Трансиверы SFP
|
• OFM310GT
• OFM311GT
• OFM314GT
|
|
Трансиверы WDM SFP
|
• OFM330R/3KM
• OFM330T/3KM
• OFM330R/10KM
• OFM330T/10KM
• OFM331R/20KM
• OFM331T/20KM
|
